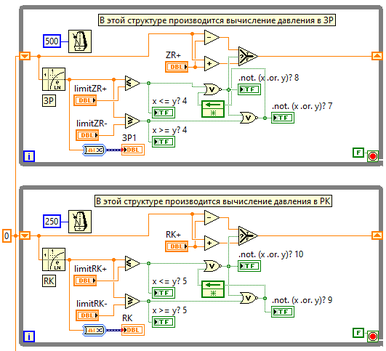

Рисунок 3.9 – Вычисление давления в ЗР и РК

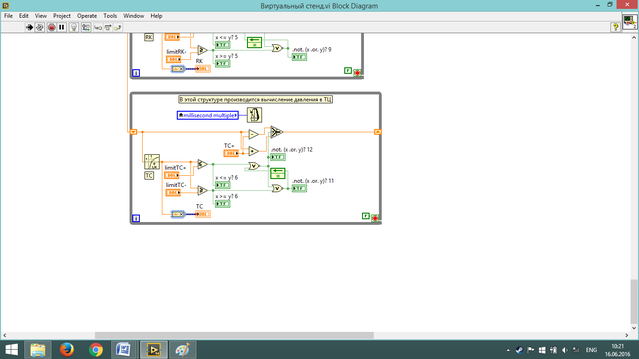

В данной структуре производится вычисление давления в тормозном цилиндре (ТЦ). Подсистема приведена на рисунке 3.10.

Рисунок 3.10 – Вычисление давления в ТЦ

4 БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

Основную часть информации человек получает через органы зрения, и носителем этой информации является излучение, называемое светом.

Благодаря действию светового излучения человек может не только воспринимать зрительные образы предметов, но и видеть окружающий его мир во всем разнообразии красок.

Технический прогресс сделал человека независимым от естественного света. Уже давно искусственное освещение стало неотъемлемой составной частью и существенным конструктивным элементом нашей жизни.

Осветительные установки создают необходимые условия освещения, которые обеспечивают зрительное восприятие (видение), дающее около 90% информации, получаемой человеком из окружающего мира. Без современных средств освещения невозможна работа ни одного предприятия. Без искусственного света не может обойтись ни один современный город, невозможно строительство, а также работа транспорта в темное время суток.

Рациональное освещение помещений и рабочих мест один из важнейших элементов благоприятных условий труда. При правильном освещении повышается производительность труда, улучшаются условия безопасности , снижается утомляемость. При недостаточном освещении человек плохо видит окружающие предметы и плохо ориентируется в производственной обстановке. Успешное выполнение рабочих операций требует от него дополнительных усилий и большого зрительного напряжения. Неправильное и недостаточное освещение может привести к созданию опасных ситуаций.

4.1 Виды и системы освещения

Для освещения производственных, служебных и бытовых помещений используют естественный свет и свет от источников искусственного освещения.

Различают следующие виды освещения:

а) Естественное освещение, создаваемое прямыми солнечными лучами и рассеянным светом небосвода;

б) Искусственное освещение, создаваемое электрическими источниками света;

в) Совмещенное освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным.

Помещения с постоянным пребывание людей должно иметь естественное освещение. Естественное освещение конструктивно подразделяют на боковое, верхнее и комбинированное (верхнее и боковое).

Боковое естественное освещение помещений осуществляется через световые проемы в наружных стенах зданий, а в некоторых случаях через стены, если они выполнены из материалов, частично пропускающих свет. При ширине помещения до 12 метров рекомендуется боковое одностороннее освещение, при ширине 12…24 метра боковое двухстороннее.

Верхнее естественное освещение производится через световые проемы в перекрытии, аэрационные и зенитные фонари, также через световые проемы в местах перепада высот здания.

Комбинированное освещение рекомендуется при ширине помещения более 24 метров. Оно является наиболее рациональным, так как создает относительно равномерное по площади освещение.

Искусственное освещение по конструктивному исполнению может быть двух видов общее и комбинированное. Систему общего искусственного освещения применяют в помещениях, где по всей площади выполняются однотипные работы (литейные, сварочные, гальванические цехи), а также в административных, конторских и складских помещениях.

Различают общее равномерное освещение (при котором светильники размещаются в верхней зоне помещения равномерно и световой поток распределяется равномерно по всей площади без учета расположения рабочих мест) и общее локализованное освещение (с учетом расположения рабочих мест или применительно к расположению оборудования). Систему общего искусственного освещения выполняют потолочными или подвесными лампами, размещенными параллельно светопроемам.

Наряду с общим освещением применяют местное освещение дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах. Совокупность местного и общего освещения называют комбинированным искусственным освещением. Применение одного местного освещения внутри производственных помещений не допускается, поскольку образуются резкие тени, глаза быстро утомляются и создается опасность производственного травматизма.

По функциональному назначению искусственное освещение подразделяется на рабочее и аварийное, которое может быть охранным, сигнальным, прожекторным, эритемным, бактерицидным и др.

Рабочее освещение предназначено для обеспечения нормального выполнения производственного процесса, прохода людей, движения транспорта и является обязательным для всех производственных помещений.

Аварийное освещение предусматривают в случае выхода из строя питания рабочего напряжения для продолжения работы в тех случаях, когда внезапное отключение рабочего освещения и связанное с этим нарушение нормального обслуживания оборудования могут вызвать взрыв, пожар, отравление людей и т.д. Минимальная освещенность рабочих поверхностей при аварийном освещении должна составлять 5 % нормируемой освещенности рабочего освещения, но не менее 2 лк.

4.2 Расчет искусственного освещения в помещении

Расчет электрического освещения выполняют при проектировании осветительных установок для определения общей установленной мощности и мощности каждой лампы.

Необходимые исходные данные:

а) Размеры помещения: длина, ширина, высота потолка;

б) Высота рабочих поверхностей;

в) Высота подвеса светильников (при общем освещении) над рабочей поверхностью;

г) Коэффициенты отражения стен и потолка;

д) Характер выполняемых работ (минимальный размер объекта различения).

При проектировании общего освещения производственного интерьера (независимо от системы освещения) на рабочих местах должны быть обеспечены необходимые уровень и равномерность распределения освещенности, регламентируемые нормами, при этом освещенность в проходах не учитывается.

Расчет искусственного освещения рекомендуется производить в следующей последовательности:

а) Определяется точность зрительных работ (разряд устанавливается по СНиП 23-05-95 или соответствующим отраслевым нормативным документам по освещению) и уровень нормируемой освещенности.

б) Выбирается система освещения. При этом необходимо учитывать, что система комбинированного освещения экономичнее, но в гигиеническом отношении общее освещение более предпочтительно, так как равномернее распределяет световой поток. Используя локализованное общее освещение, можно добиться высоких уровней освещенности на рабочих местах без значительных затрат.

в) Выявляются специфические требования к освещению, связанные с особенностями технологии производственного процесса или оборудования, а также спецификой зрительных задач (например, в цехе цветной печати требуется различение цветов или имеется возможность затенения рабочих мест элементами оборудования и т.д.).

г) Выбирается тип источника света. Для освещения производственных помещений следует применять, как правило, газоразрядные лампы белого света в нормальном исполнении ЛБ. При организации местного освещения, там, где температура воздуха может быть менее +5° С и напряжение в сети переменного тока падать ниже 90 % номинального, допускается использование ламп накаливания.

При выборе типа источника света для помещений разной высоты необходимо учитывать, что в помещениях высотой до 6-8 м наиболее экономичны осветительные установки (ОУ) с люминесцентными лампами; в помещениях высотой более 8 м наиболее выгодны ОУ с дуговыми ртутными люминисцентными лампами (ДРЛ).

д) Выбирается расположение и количество светильников. При общем освещении светильники могут располагаться рядами, в шахматном порядке, в виде светящихся линий. Для достижения необходимой равномерности освещения, следует соблюдать требуемое отношение расстояния между центрами светильников к высоте их подвеса над рабочей поверхностью. Для ламп накаливания - это расстояние должно быть меньше двойной высоты подвеса, а оптимальное расстояние между рядами люминесцентных светильников составляет 1,4 высоты их подвеса.

е) Рассчитывается световой поток лампы или светильника, выбирается марка источника света. При необходимости уточняется количество и расположение светильников.

Исходные данные:

- объект: Лаборатория со стендом;

- размеры помещения: 12х6 м;

- стены выполнены из бетона, потолок покрыт побелкой.

Расчет:

а) Определяем точность зрительных работ и уровень нормируемой освещенности.

По таблице ведомственных норм искусственного освещения находим, что в помещении рекомендуется применять комбинированное освещение с уровнем 500 лк, при этом общее освещение должно составлять 300 лк.

б) Определяем специфические требования к освещению. Так как в лаборатории требуется различение цветов, необходимо использовать источники света с улучшенной цветопередачей.

в) Выбираем тип источника света. Так как необходимо обеспечить контроль цветных оттисков, в соответствии с таблицей рекомендуемых источников света при системе общего освещения выбираем люминесцентную лампу с улучшенной цветопередачей ЛДЦ.

г) Выбираем тип, расположение, число светильников при ширине цеха 6 м и высоте подвеса 4,2 м принимаем два ряда светильников (оптимальное расстояние между рядами люминесцентных светильников составляет 1,4 высоты их подвеса). При длине помещения 12 м в одном ряду может поместиться не более 7 светильников с лампами ЛДЦ-65 (длина светильника типа ЛБП02 составляет 1630 мм).

Таким образом, расчет производим для 14 светильников.

Определяем показатель помещения

, (4.1)

где a и b - длина и ширина помещения, м;

‑ высота подвеса светильников, м.

Принимаем i = 1,25

Коэффициент отражения потолка (побелка) 0,75-0,65, принимаем 0,7. Коэффициент отражения стен (силикатный кирпич и бетон) 0,25-0,2, принимаем 0,3. Светильник типа ЛБП02 имеет отражатель в виде открытого желоба, тогда = 0,49.

Принимая К = 1,6, определяем световой поток светильника

, (4.2)

где ‑ нормированная освещенность, лк;

К ‑ коэффициент запаса (для основных цехов при лампах накаливания К = 1,3 1,5, при люминесцентных К =1,5 1,8);

S ‑ площадь освещаемого помещения, м ;

z ‑ коэффициент минимальной освещенности, равный отношению (для ламп накаливания и ДРЛ z = 1,15; для люминесцентных z = 1,1);

n ‑ число ламп накаливания или число люминесцентных ламп в светильнике;

N ‑ число светильников в помещении;

‑ коэффициент использования светового потока ламп.
