Организация производственного процесса во времени, как правило, отражается в календарном плане-графике.
Календарный план-график производственного процесса – это документ, наглядно изображающий ход производственного процесса во времени.
Показатели полного производственного процесса представлен в таблице 3.7.
Таблица 3.7 – Сводные показатели полного производственного процесса
Условное обозначение | Наименование показателя | Единица измерения | Источник численного значения | Величина |
1 | 2 | 3 | 4 | 5 |
| Принятая программа ремонта | агрегат |
| 1233 |
| Принятая трудоемкость полного производственного процесса | нормо·ч |
из приложения А | 20,91 |
Окончание таблицы 3.7
1 | 2 | 3 | 4 | 5 |
| Действительный фонд рабочего времени исполнителя | ч |
из таблицы 3.1 | 2467 |
| Действительный фонд рабочего времени цеха | ч |
из таблицы 3.1 | 2467 |
| Принятый ритм выпуска продукции | ч процесс |
| 2 |
| Оценка явочного контингента исполнителей | исполн. | По плану-графику | 9 |
| Принятый фронт производственного процесса | процесс |
| 11 |
| Оценка длительности производственного процесса | ч |
| 22 |
В данном пункте можно сделать вывод, что по построенному календарному плану графику необходимо 9 исполнителей, чтобы равномерно распределить работу по ремонту колесной пары.
3.7 Определение рабочего состава цеха
В данном пункте произведен расчет контингента состава цеха, необходимого для организации ремонта продукции в колесном цехе.
Расчёт рабочего состава производится в следующем порядке.
1. Производственные рабочие. Явочный контингент слесарей по ремонту колесных пар электровоза определен по результатам оптимизации календарного плана-графика в подразделе 3.5. Списочный контингент рабочих увеличивается на 1017 %, что учитывает невыход на работу по уважительным причинам рабочих.
Количество рабочих, обслуживающих станки и оборудование, определяется исходя из номенклатуры и количества оборудования, режима работы цеха и равняется сумме рабочих мест на обслуживание станков.
2. Вспомогательные рабочие. К категории вспомогательных рабочих относят наладчиков станков, раздатчиков инструмента, кладовщиков, контролеров, электромонтеров и т.п. При укрупнённом проектировании расчёт подробного количества вспомогательных рабочих не производят.
Общее количество вспомогательных рабочих целесообразно разбить на две группы: обслуживающих оборудование, составляющих примерно 60 %, и не обслуживающих – 40 % от общего количества вспомогательных рабочих. В серийном производстве общее количество вспомогательных рабочих в цехе составляет примерно 1420 % от общего количества производственных рабочих.
3. Инженерно-технические работники. И количество составляет около 10 % от общего количества рабочих.
4. Счётно-конторский персонал. Составляет 23 % от числа производственных рабочих.
5. Младший обслуживающий персонал. Составляет 23 % от числа производственных рабочих.
Расчет рабочего состава цеха сводится в таблице 3.8.
Таблица 3.8 – Рабочий состав цеха
Рабочие | Остальные категории работников | ||||||||||||||
Списочное количество производственных рабочих | Процент вспомогательных рабочих % | Расчетное кол-во вспомогательных рабочих | Принятое кол-во вспомогательных рабочих | Общее кол-во рабочих | Наименование | Процент от общего кол-ва | Расчетное количество | Принятое количество | Общий контингент цеха | ||||||
11 | 15 | 1,65 | 2 | 13 | Инженерно-технические работники | 10 | 1,3 | 2 | 2 | ||||||
– | Счетно-конторский персонал | 3 | 0,39 | 0 | 0 | ||||||||||
Младший обслуживающий персонал | 3 | 0,39 | 0 | 0 | |||||||||||
Всего по цеху: | 13 | Итого: | 15 |
Для организации ремонта в колесных мастерских необходимо 15 исполнителей. В состав которого входит: инженерно-технический персонал – 2 человек; производственный персонал – 13 человек.
4 РАЗРАБОТКА КАРТ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА КОЛЕСНЫХ ПАР ЭЛЕКТРОВОЗА 2ЭС5К
Карта технологического процесса, далее КТП является технологическим документом. В котором содержится описание процесса изготовления, ремонт агрегата, а также его сборку с описанием последовательно всех процессов. Все операции выполняются в одном цеху в строго последовательном действии, с указанием требуемой оснастки и оборудования. В КТП так же указывается об основных узлах оборудования, вид, материал и их размер.
КТП разрабатывается согласно ГОСТ 3.1118-82 и предназначен для операционного описания технологического процесса изготовления или ремонта изделия (составных частей изделия) в технологической последовательности по всем операциям одного вида формообразования, обработки, сборки или ремонта, с указанием переходов, технологических режимов и данных о средствах технологического оснащения, материальных и трудовых затратах.
4.1 Размещение цеха
В данном пункте приведена общая информация о расположении депо, организационной структуре СЛД-87. Приведена численность персонала, работающая в данном депо.
Колесные пары ремонтируются в режиме обычного и полного освидетельствования в здании «Дорожная колесная мастерская» (ДКМ), находящейся в распоряжении депо Магдагачи. Магдагачинское депо находится в подчинении «Свободненской отделении дороги» и осуществляет свою деятельности от имен ООО «ТМХ-Сервис».
Сервисное ремонтное депо СЛД-87 осуществляет все виды ремонта локомотивов:
- электровозы серии ВЛ80С, ВЛ80Т, 3ЭС5К, 2ЭС5К, ВЛ60, ЭП1;
- тепловозы серии ТЭМ2, ТЭМ18Д, 2ТЭ10В.

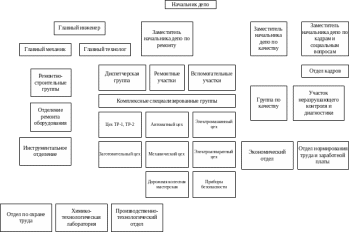

В Магдагачинском депо существует линейно-функциональная организационная структура управления, представленная на рисунке 4.1.
Рисунок 4.1. – Организационная структура управления депо СЛД-87

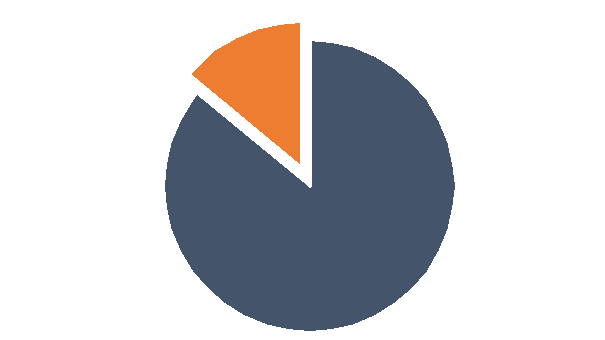

Численность работников составляет 703 человека. Из этого числа сотрудников к производственному персоналу, а именно к категории – рабочие, относится 605 человека, а остальные к управляющему персоналу – служащие, 98 человек. Наглядно демонстрирующее процентное соотношение сотрудников представлено на рисунке 4.2.
Рисунок 4.2. – Процентное соотношение сотрудников СЛД-87
Депо состоит из пяти корпусов прямоугольной формы, образуя ступенчатую форму построения на тракционных путях депо.
Дорожная колесная мастерская выполняет плановые и вне плановые ремонты колесных пар, а также выполняют ремонт буксового узла. Общая схема продемонстрирована на рисунке 4.3.
Рисунок 4.3. – Общая схема ДКМ
4.2 Подбор оборудования
В данном пункте представлена информация об оборудовании, которое уже располагается в колесном цехе и их количества.
Перечень типового оборудования, который на данный момент располагается в ДКМ, представлен в таблице 4.1. Общая схема ДКМ представлена на рисунке.
Таблица 4.1 – Табель оборудования
Наименование оборудования | Номер позиции |
1 | 2 |
Моечная машина КП. Тип А2254 | 1 |
Поворотный кран на 180°. Тип А2536.00.00 | 2 |
Стенд для замера геометрических параметров | 3 |
Поворотный механизм на 90° Тип А2543 | 4 |
Станок зачистки средней части оси. Тип МЗБ94.00.00 ООО МЗ | 5 |
Продолжение таблицы 4.1
1 | 2 |
Дефектоскопия колесных пар: - ультразвуковой: УД2-102; - вихретоковый: ВД12НФМ; - магнитопорошковый: УМДЗ, МД12-ПС, УМ-5 | 6 |
Колесотокарный станок Тип КЗТС 1836 | 7 |
Механизм передвижения. КП Тип А2535.00.04 | 8 |
Индукционный нагреватель электровозных КП. Тип ИНК-15П | 9 |
Индукционный нагреватель тепловозных КП. Тип ИНК-15П | 10 |
Обточка колесных центров – колесотокарный станок. Тип РТ-917 | 11 |
Изготовление резьбы оси – колесотокарный станок. Тип РТ-917 | 12 |
Расточка бандажей тепловозных – токарно-карусельный станок СЗС-1512 | 13 |
Расточка бандажей электровозных – токарно-карусельный станок. Станок СЗС-1516 | 14 |
Обточка по профилю – колесно-токарный станок. Станок КЗТС 1836М10 | 15 |
Пресс вальцовочный. Тип ПБ – 7730 | 16 |
Пресс вальцовочный. Тип ПБ – 7730 | 17 |
Шеечно-накатный колесотокарный станок. Станок КЗТС 1841 | 18 |
Накопитель снятых бандажей | 20 |
Накопитель колесных пар | 21 |
Станок для гибки колец | 22 |
Позиция насадки бандажей – индукционный нагреватель | 23 |
Дефектоскопия бандажей – поворотный стенд | 24 |
Накопитель бандажей перед расточкой | 25 |
Накопитель бандажей пред дефектоскопией | 26 |
Накопитель бандажей после дефектоскопии | 27 |
Бандажное железо | 28 |
Накопитель бандажей после расточки | 29 |
Новые бандажи | 30 |
Накопитель колесных пар перед обточкой по профилю | 31 |
Колесно-токарный станок– обточка по профилю. Станок КЗТС 1836 | 32 |
Колесно-токарный станок – обточка по профилю. Станок КЗТС 1836 | 33 |
Окончание таблицы 4.1
1 | 2 |
Заточной станок | 34 |
Механизм передвижения тип А2535.00.04 | 35 |
Упрочнение гребней. Тип УПУ-1 | 36 |
Участок наплавочных и сварочных работ | 37 |
Токарно-винторезный станок. Станок SPA10 | 38 |
Колесо-токарный станок – обточка по профилю. Станок КЗТС 1836М | 39 |
Позиция ремонта зубчатых колес – шлифовальная машинка | 40 |
Приемка, консервация | 41 |
Позиция покраски | 42 |
Моечная машина корпусов букс. Тип А2346М.00.00 | 43 |
Моечная машина подшипников. Тип А931М | 44 |
Накопитель корпусов букс для просушки | 45 |
Накопитель отремонтированных корпусов букс | 46 |
Шкаф для нагрева колец подшипников. Тип А2522 | 47 |
Шкаф для нагрева лабиринтных колец. Тип А2522 | 48 |
Поворотный механизм на 90°. Тип А2543 | 49 |
Позиция сборки корпусов букс с подшипниками | 50 |
Позиция сборки колесной пары | 51 |
Накопитель отремонтированной колесной пары | 52 |
Мостовой кран 5 т | 53 |
Мостовой кран 5 т | 54 |
Мостовой кран 10 т | 55 |
Мостовой кран 10 т | 56 |
По приведенной информации в таблице 4.1 можно сказать, что цех оборудован всем необходимым оборудованием.
4.3 Предложения по улучшению технического процесса
Для совершенствования технологического процесса по ремонту колесных пар локомотива произведено дооснащение участка следующим оборудованием.
