Текст из файла (страница 3)

, (1.8)

где - трехфазный ток короткого замыкания точки, кА.

.

Определим мощность трехфазного КЗ на шинах второй ступени напряжения, МВА:

, (1.9)

где - напряжение первой ступени, равное 10 кВ.

.

Определим максимальный рабочий ток вторичной обмотки ТСН1, по которому выберем кабель, А:

, (1.10)

где - номинальная мощность трансформатора собственных нужд, кВт; - коэффициент перспективы развития потребителей, равный 1,3; - напряжение на шинах третьей ступени подстанции, равное 0,4 кВ.

.

Выбираем одножильный кабель ВВГнг-LS сечением 120 мм² (по меди) в количестве 3 штук на фазу. Длительно допустимый ток такого кабеля , А, (для кабеля, прокладываемого в воздухе).

Данные кабеля:

Определим полное сопротивление ТСН, Ом1:

, (1.11)

где - напряжение короткого замыкания ТСН1, в %;

.

Определим активное сопротивление ТСН1, Ом:

, (1.12)

где - потери мощности в ТСН1, кВт;

Определим реактивное сопротивление ТСН1, Ом:

. (1.13)

Определим сопротивления кабельной линии, Ом:

, (1.14)

где - удельные реактивное и активное сопротивления кабеля, Ом/км; - длина кабельной линии, равная 60 м.

,

.

Приведем сопротивление до точки К2 к напряжению 3-ей ступени, Ом:

. (1.15)

Определим реактивное сопротивление до третьей ступени, Ом:

. (1.16)

Определим активное сопротивление до третьей ступени, Ом:

. (1.17)

Определим полное сопротивление до третьей ступени, Ом:

. (1.18)

Определим трехфазный ток короткого замыкания в точке К3, кА:

. (1.19)

Найдем однофазный ток короткого замыкания точки К3, кА:

, (1.20)

где - полное сопротивление третьей ступени при однофазном коротком замыкании, Ом; - суммарное активное и индуктивное сопротивления прямой последовательности, равные соответственно, Ом; - соответственно суммарное активное и индуктивное сопротивления нулевой последовательности цепи, Ом.

. (1.21)

, (1.22)

, (1.23)

где - активное и индуктивное сопротивления нулевой последовательности понижающего трансформатора. Для трансформатора мощностью 400 кВА и обмотками Y/Y-ͦ данные сопротивления отсутствуют; - активное и индуктивное сопротивления первичных обмоток трансформатора тока, равные 0,00007 и 0,00005 Ом соответственно; - активное и индуктивное сопротивления токовых катушек и контактов автоматических выключателей, равные 0,00041 и 0,00013 Ом соответственно; - активное и индуктивное сопротивления нулевой последовательности шинопровода, равные по 0,008 Ом; - активное сопротивление дуги в месте КЗ, равное 0,05 Ом.

,

,

,

.

Определим ударный ток точки К3, кА:

, (1.24)

где - трехфазный ток короткого замыкания точки К3, кА.

Определим мощность трехфазного короткого замыкания на шинах питающего напряжения К3, МВА:

. (1.25)

Расчет точки К4 проводится аналогично расчету точки К3. Ниже уже найденные величины.

Максимальный рабочий ток вторичной обмотки ТСН2, А: .

Выбрана медная плоская шина сечением 25х3 мм². Длительно допустимый ток такой шины .

Данные шины:

Полное сопротивление ТСН2, Ом:

Активное сопротивление ТСН2, Ом:

Реактивное сопротивление ТСН2, Ом:

Сопротивления плоской шины, Ом:

Полное сопротивление плоской шины, Ом:

Приведенное сопротивление точки К3 к напряжению 4-ей ступени, Ом:

Полное сопротивление до четвертой ступени, Ом:

Трехфазный ток короткого замыкания точки К4, кА:

Ударный ток точки К4, кА:

Мощность трехфазного короткого замыкания на шинах питающего напряжения точки К4, МВА:

Результаты расчетов сведены в таблицу 3.5

2 ВЫБОР ОБОРУДОВАНИЯ

2.1 Расчет максимальных рабочих токов основных присоединений подстанции

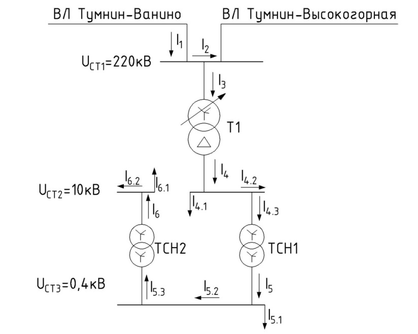

Рисунок 2.1 – Схема для расчета максимальных рабочих токов

основных присоединений подстанции

Определим максимальный рабочий ток на вводе опорной подстанции, А:

, (2.1)

где - коэффициент, учитывающий транзит энергии через шины подстанции, равный 1,5÷2; - число трансформаторов, подключенных к сборным шинам; - номинальная мощность понизительного трансформатора, МВА; - номинальное напряжение ступени, кВ.

Определим максимальный рабочий ток на сборных шинах переменного тока, А:

, (2.2)

где - коэффициент перегрузки трансформатора, фидера, равный 1,4÷1,5; - коэффициент распределения нагрузки по сборным шинам, равный 0,5÷0,7.

Определим максимальный рабочий ток на вводе трансформатора, А:

, (2.3)

где - коэффициент перегрузки трансформатора, фидера, равный 1,4÷1,5.

Расчеты приведены в таблице 2.1.

Таблица 2.1 – Максимальные рабочие токи присоединений подстанции

Окончание таблицы 2.1

2.2 Определение величины теплового импульса

Для проверки электрических аппаратов и токоведущих элементов по термической устойчивости в режиме КЗ необходимо определить величину теплового импульса для всех распределительных устройств.

Пример расчета теплового импульса, :

, (2.4)

где - периодическая составляющая сверхпереходной ток, кА; - время протекания тока короткого замыкания, с; - время срабатывания основной защиты. Выбирается сту­пень селективности ∆t = 0,3... 0,5 с; - полное время отключения выключателя, равное 0,1÷0,15 с; - постоянная времени цепи тока короткого замыкания, с; - синхронная угловая частота напряжения сети, рад/с.

Результаты расчетов сведены в Таблицу 2.2.

Таблица 2.2 – Расчет теплового импульса

2.3 Выбор выключателей

При выборе выключателей его паспортные параметры сравнивают с расчётными условиями работы:

1. По напряжению:

, (2.5)

где - номинальное напряжение, кВ; - рабочее напряжение распределительного устройства, кВ.

2. По длительно допустимому току:

, (2.6)
