ВВЕДЕНИЕ

Настоящий дипломный проект выполнен в рамках Задания на проектирование «Строительство понизительной трансформаторной подстанции (ПС) ТП 220/10 кВ на ст. Тумнин с заходами ВЛ 220 кВ Дальневосточной железной дороги» в соответствии с техническими условиями на проектирование от филиала ОАО «РЖД» Дальневосточной железной дороги и техническим условиям на технологическое присоединение к электрическим сетям ОАО «ФСК ЕЭС» от МЭС Востока.

Проектируемая ПС 220 кВ Тумнин подключается к сети 220 кВ существующей ВЛ 220 кВ Высокогорная – Ванино в рассечку, с образованием после присоединения ВЛ 220 кВ Высокогорная – Тумнин и ВЛ 220 кВ Тумнин – Ванино.

Открытое распределительное устройство 220 кВ ПС 220 кВ Тумнин выполнено по схеме № 220-6 – Заход-выход. Для обеспечения сохранения транзита в воздушных линиях присоединений к ПС 220 кВ Тумнин при повреждении силового трансформатора в цепь 220 кВ трансформатора устанавливается высоковольтный элегазовый выключатель.

На основе рассчитанных токов короткого замыкания осуществлен выбор основного оборудования.

Для воздушных линий выбраны высоковольтные элегазовые выключатели со встроенными трансформаторами тока (ТТ) с шестью вторичными, для трансформатора Т1 на стороне 220 кВ – с четырьмя вторичными обмотками.

На ПС 220 кВ Тумнин устанавливается трехфазный трансформатор 220/10 кВ мощность 10 МВА. На стороне 10 кВ трансформатор подключается к РУ 10 кВ, выполненному по схеме «Одна рабочая несекционированная система шин».

ТТ предусмотрены:

• для ремонтной перемычки 220 кВ с шестью вторичными обмотками;

• для цепи 220 кВ трансформатора Т1 с двумя вторичными обмотками;

• для цепи выключателя ввода 10 кВ трансформатора Т1 с четырьмя вторичными обмотками;

• для фидеров 10 кВ трансформатора Т1 с тремя вторичными обмотками.

На линиях выбраны четырехобмоточные трансформаторы напряжения с тремя вторичными обмотками.

В настоящем дипломном проекте выполнен комплекс релейной защиты (РЗА) с использованием многофункциональных микропроцессорных устройств релейной защиты и автоматики для ВЛ 220 кВ Тумнин – Ванино, релейной защиты и автоматики силового трансформатора Т1 ПС 220 кВ Тумнин, выбраны типы и производители оборудования релейной защиты и автоматики.

Критерием выбора принципов и типов устройств РЗА являлось выполнение основных требований, предъявляемых к функционированию (селективность, быстродействие, чувствительность и надежность), а также выполнение действующих нормативных и директивных документов и требований технических условий к обеспечению совместимости оконечного оборудования с установленным на противоположном конце ВЛ 220 кВ Тумнин – Ванино.

В настоящем дипломном проекте представлены методики и расчеты токов короткого замыкания, выбора основного оборудования и расчеты уставок релейной защиты и автоматики микропроцессорных терминалов. Расчеты производились с помощью методик, разработанных с учетом опыта проектирования зарубежных и отечественных фирм.

Для выбранного оборудования произведена оценка эффективности, с точки зрения экономической окупаемости, и срок реализации технологического потенциала не превышает допустимых сроков нормативов отечественной экономики.

1 РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

Для выбора уставок устройств релейной защиты и автоматики, их наладки и проверки поведения в аварийных ситуациях производится расчет токов коротких замыканий. Методика расчета токов КЗ, позволяет определить значение периодической составляющей полного тока КЗ для начального момента времени, т.е. сверхпереходной ток, точнее его действующее значение [2, 3, 4]. Именно эта величина является расчетной для выбора параметров устройств РЗА.

Расчетная схема сети с номерами элементов и данными приведена на схеме сети внешнего электроснабжения 220 кВ (см. чертеж ДП 140205.65 024 Э31). От ПС «Тумнин» отходят две линии 220 кВ выполненные проводом АС-300:

- ВЛ 220 кВ «Тумнин - Высокогорная» длиной 123.8 км.;

- ВЛ 220 кВ «Тумнин - Ванино» длиной 68 км.

Расчет параметров схемы замещения выполняется в именованных единицах.

1.1 Сопротивление системы

Для расчетов предоставлены узловая схема сети электроснабжения подстанций (см. рисунок 1.1) и параметры силового трансформатора ПС Тумнин (см. таблицу 1.1).

Расчет токов коротких замыканий производим с помощью программного комплекса ТКZ-3000, разработанного Новосибирским проектно-изыскательским и научно-исследовательским институтом «Энергосетьпроект», и загруженными данными Хабаровской ЭС. Результаты работы сведены в таблицы 1.2-1.4.

Рисунок 1.1 – Расчетная схема сети

1.2 Расчет сопротивления силового трансформатора ПС 220 кВ Тумнин

Таблица 1.1 – Параметры силового трансформатора

Сопротивление трансформатора определяем по формуле, Ом:

, (1.1)

где - напряжение короткого замыкания трансформатора (паспортные данные); - номинальная мощность трансформатора, МВА; - номинальное напряжение обмотки трансформатора высшей стороны, кВ.

Таблица 1.2 – Сопротивление силового трансформатора

1.3 Расчет сопротивления ВЛ 220 кВ

Активные и реактивные сопротивления прямой и нулевой последовательности ВЛ определяем по формуле, Ом:

, (1.2)

, (1.3)

, (1.4)

, (1.5)

где - удельное активное сопротивление прямой последовательности линии, Ом/км; - удельное реактивное сопротивление прямой последовательности линии, Ом/км; - удельное активное сопротивление нулевой последовательности линии, Ом/км; - удельное реактивное сопротивление нулевой последовательности линии, Ом/км; - длина линии, км.

Таблица 1.3 – Сопротивление ВЛ 220 кВ

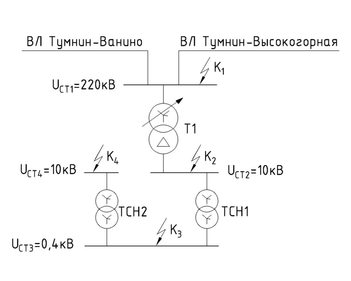

Рисунок 1.2 – Расчетная схема ПС 220 кВ Тумнин

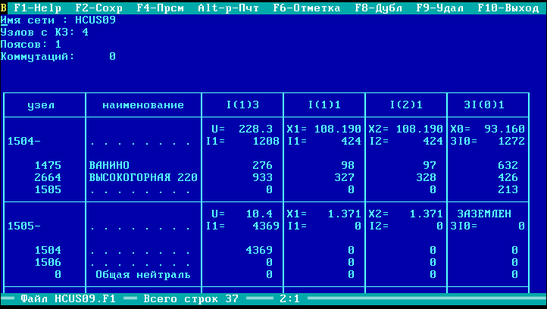

Рисунок 1.3 – Результат расчета токов КЗ в программном комплексе

TKZ-3000

Таблица 1.4 – Величины токов трехфазного и одного фазного КЗ

1.4 Расчет параметров короткого замыкания

Определим ударный ток точки К1, кА:

, (1.6)

где - трехфазный ток короткого замыкания точки, кА; - ударный коэффициент, равный 1,8.

.

Определим мощность трехфазного КЗ на шинах первой ступени напряжения, МВА:

, (1.7)

где - напряжение первой ступени, равное 220 кВ.

.

Определим ударный ток точки К2, кА:
