- Низкая стоимость установки;

- Два независимых импульсных выхода с высокой помехоустойчивостью;

- Исполнение для высокого давления;

Опции:

- Высокая температура до 2000 ⁰C;

- Герконовый выход для опасных областей применения (искробезопасное исполнение);

- Встроенный или отдельно стоящий сумматор с автономным питанием (с масштабируемым импульсом, аналоговым выходом, сигналы тревог;

- Высокоскоростной контроллер;

- Немагнитный ротор для ферромагнитных суспензий;

- Индуктивный выход и двунаправленный дискриминатор;

Наиболее характерные области применения: учет холодной и горячей воды, системы пожаротушения, распределение воды, обработка реагентами – хлорирование, опреснение, очистка, мониторинг в нагревательных и охлаждающих системах, системах питания бойлеров, перекачка дизельного топлива в различных отраслях промышленности.

3.3 Предлагаемая методика

Обобщенная методика проведения теплотехнических испытаний, основой является объединение схемы топливной аппаратуры и системы охлаждения в уже преображенном виде, то есть схемы с использованием расходомеров. Что бы понять данную методику, можно посмотреть рисунок 3.6.

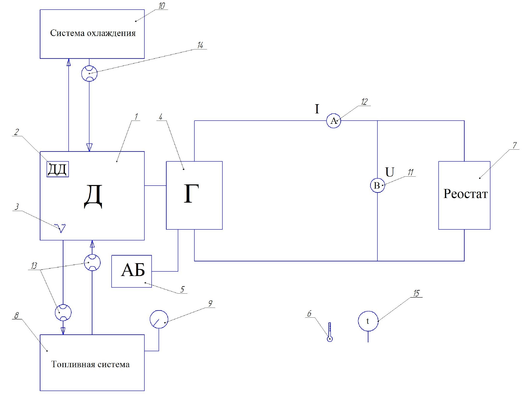

Рисунок 3.6 – Обобщенная схема: 1 – дизель; 2 – датчик давления в камере сгорания; 3 – термопара; 4 – генератор; 5 – аккумуляторная батарея; 6 – ареометр; 7 – реостат; 8 – топливная система; 9 – топливомер; 10 – система охлаждения; 11 – вольтметр; 12 – амперметр; 13 – расходомер топливной системы; 14 – расходомер системы охлаждения; 15 – измеритель температуры окружающей среды

Перед началом расчета нам понадобится таблица 3.2 с постоянными единицами, и таблица 3.3 где указаны данные для расчета.

Таблица 3.2 Постоянные единицы для расчета результатов опыта.

Наименование постоянных для расчета	Значение
Механический К.П.Д	0,89
Коэффициент полноты диаграммы для 4х тактного двигателя	0,99
Политропа сжатия	1,32
Процент СО в ОГ, по объему	0,5
Барометрическое давление, Па	101000
R воздуха, кДж/(кгК)	287
Теплоемкость воздуха кДж/(кгК)	1,004
Теплоемкость ОГ, кДж/(кг К)	1,055
Теплота сгорания СО, кДж/кг	10180
КПД генератора	0,8
Рабочий объем двигателя, л	0,719
Коэффициент наполнения	1,8

Таблица 3.3 Данные для расчета

Рассчитываемые показатели	Наименование
Среднее эффективное давление	ρme
Эффективный К.П.Д	ηe
Эффективная мощность	Ne
К.П.Д генератора	ηг
Удельный эффективный расход топлива	be
Среднее индикаторное давление	Pmi
Рабочий объем	Vs
Полный объем	Va
Объем камеры сгорания	Vc
Индикаторный К.П.Д	ηi
Удельный индикаторный расход топлива	bi
Давление в конце сжатия	P2
Температура в конце сжатия	Т2
Часовой расход топлива	Вч
Часовой расход воды	Мж
Напряжение в фазе	Iф
Ток в фазе	Uф

Расчет эффективных показателей двигателя:

Определяем среднее эффективное давление р_me, Мпа,

, (3.6)

Определим эффективный КПД двигателя η_e

, (3.7)

Эффективная мощность двигателя N_e

, (3.8)

Определим удельный эффективный расход топлива b_e, кг / кВт ч

, (3.9)

В данной формуле используется массовый расход топлива, а так как нам требуется расчет объемного расхода, то для перевода мы умножаем его на 2,7·10^-4 м³/с.

Расчет индикаторных показателей двигателя:

Рассчитываем среднее индикаторное давление теоретического цикла р_miT, Мпа

(3.10)

Вычислим среднее индикаторное давление действительного цикла р_mi, МПа

(3.11)

Определим рабочий объем цилиндра V_s, м³ по уравнению

(3.12)

Определим объем камеры сгорания V_с, м³

(3.13)

Вычислим полный объем цилиндра V_а, м³

(3.14)

Определим объем в конце процесса сгорания V₄, м³

(3.15)

Рассчитаем индикаторный КПД двигателя η_i

(3.16)

Рассчитаем удельный индикаторный расход топлива b_i, кг/(кВт ч)

(3.17)

Расчет процесса сжатия:

Определим давление в конце сжатия р₂, МПа по уравнению

, (3.18)

Определяем температуру в конце сжатия Т₂, К

, (3.19)

Расчет теплового баланса:

Теплота, подведенная с топливом (ф-ла Менделеева)

Hu=339Cp+1030Hp-109(Op-Sp) , (3.20)

Э ффективная мощность Ne, кВт

(3.21)

Часовой расход топлива

(3.22)

Эффективный КПД

(3.23)

(3.24)

Ч асовой расход воды

(3.25)

Расход воды на 1 кг топлива

(3.26)

(3.27)

После вышеперечисленных формул, представляем таблицу 3.4, куда записываются результаты расчета.

Таблица 3.4 – Результаты расчета

Рассчитываемые показатели	Наименование	Результаты расчета
Среднее эффективное давление	ρme
Эффективный К.П.Д	ηe
Эффективная мощность	Ne
К.П.Д генератора	ηг
Удельный эффективный расход топлива	be
Среднее индикаторное давление	Pmi
Рабочий объем	Vs
Полный объем	Va
Объем камеры сгорания	Vc
Индикаторный К.П.Д	ηi
Удельный индикаторный расход топлива	bi
Давление в конце сжатия	P2
Температура в конце сжатия	Т2
Часовой расход топлива	Вч
Часовой расход воды	Мж
Напряжение и ток в фазе	Iф, Uф
