ППМП = Псан. . (3.60)
Численность пострадавших, нуждающихся в эвакуации в лечебные учреждения (Пэвак.ЛУ, чел.), производится по формуле
Пэвак.ЛУ = 0,75 Псан. . (3.61)
Численность персонала объекта, эвакуируемого (рассредоточиваемого) в безопасные районы, определяется следующим образом
. (3.62)
Определение потребности во временном жилье для эвакуируемого (рассредоточиваемого) персонала (SВЖ, м2) определяется по формуле
SВЖ = 3 Nэвак. , (3.63)
где: 3 – норма размещения населения в общественных зданиях и временном жилье при эвакуации (рассредоточении), чел./м2.
Определение численности персонала объекта, подлежащего жизнеобеспечению (NЖО, чел.), определяется из условий:
. (3.64)
3.4.3 Определение объемов завалов
Объём завалов на объекте (Vзав., м3) в зоне полных разрушений промышленных зданий определяется из условий:
, (3.65)
где: – плотность застройки объекта, %;
Sоб. – площадь объекта, м2;
hзав. – высота завалов для промышленных зданий, м, определяется из условий –
, (3.69)
где:
Rполн. – радиус зоны полных разрушений для промышленных зданий, м, определяется из условий – (3.71);
Rоб. – условный радиус объекта, м, определяется по формуле
, (3.70)
где: S – площадь объекта, км2;
Радиус зоны полных разрушений промышленных зданий (Rполн., м) определяется из условий:
, 3.71)
где: Q – количество вещества, находящегося на объекте, т.
Перечни взрывчатых веществ и воспламеняющихся газов приведены в таблице 3.7.
3.4.4 Определение площади поиска пострадавших в завалах на объекте
Площадь поиска пострадавших в завалах на объекте определяется из условий
. (3.72)
Протяженность маршрутов и проездов в завалах, подлежащих расчистке (М, км), определяется по формуле
, (3.73)
где: Rполн. – ед. измерения, км;
0,4 – размерный коэффициент для зоны полных разрушений промышленных зданий.
Протяженность маршрутов ведения инженерной разведки определяется как
МИР = М . (3.74)
Количество аварий на коммунально–энергетических сетях на ПВОО определяется как
, (3.75)
где: Sоб. – площадь территории объекта, км2;
6 – размерный коэффициент, соответствующий сильной степени разрушения объекта, ед./км2.
3.4.5 Определение пожарной обстановки
Пожарная обстановка определяется для горючих жидкостей, перечисленных в таблице 3.7, при следующих допущениях и ограничениях:
– воздействие теплового излучения от пожара на объекте на промышленные и жилые здания не учитывается;
– площадь зоны огня эквивалентна площади приведенного круга, в центре которого находится источник горючего вещества;
– условия растекания горючей жидкости – свободное;
– в расчет принимается весь запас горючей жидкости, находящейся на объекте.
Площадь зоны пожаров (Sпож., м2) определяется по формуле
, (3.76)
где: Q – масса горючей жидкости, находящейся на объекте, т;
p – плотность горючей жидкости, т/м3;
hслоя – толщина слоя свободного разлития горючей жидкости, м, определяется из условий:
, (3.77)
Протяжённость зоны пожара (Lпож., км) определяется по формуле
, (3.78)
где: Sпож. – ед. измерения – км2;
11 – безразмерный коэффициент.
Объем завалов, подлежащих разборке для извлечения пострадавших и погибших среди персонала объекта ( ), осуществляется по формуле
, (3.79)
где: K – удельный объём разбираемого завала для извлечения одного пострадавшего, м3/чел., определяемый по формуле
К = Sпостр. * hзав. , (3.80)
где: Sпостр. – удельная площадь разбираемого завала для извлечения одного пострадавшего, м2/чел., принимается равной 1 м2.
Объем завалов, подлежащих сплошной разборке для восстановления функционирования объекта (VСР, м3), осуществляется по формуле
. (3.81)
Для расчета наибольшей работающей смены (НРС) предлагается использовать две формулы:
1) Когда имеется штатное расписание:
НРС = (Прс + Пддс + По + Групр/бр) : S + Побс, (3.82)
где:
НРС – наибольшая работающая смена;
Прс – персонал рабочих, служащих, руководителей, входящих в состав смены, человек;
Пддс – персонал дежурной диспетчерской службы, человек;
По – персонал охраны (вахтовый персонал), человек;
Групр/бр – группа управления (руководящий состав) смен боевого расчета, человек;
S – количество смен в сутки в военное время;
Побс – персонал, обслуживающий работающий смены, человек.
2) Когда нет штатного расписания:
НРС = (Пвс + Пддс + По + Групр/бр) : S + Побс – Пвсрф + Пзам, (3.83)
где:
НРС – наибольшая работающая смена;
Пвс – всего рабочих, служащих, руководителей, входящих в состав смены, человек;
Пддс – персонал дежурной диспетчерской службы, человек;
По – персонал охраны (вахтовый персонал), человек;
Групр/бр – группа управления (руководящий состав) смен боевого расчета, человек;
Пвсрф – персонал, убывающий в ВС РФ, человек;
Пзам – персонал, подготовленный отделом кадров на смену убывающим в ВС РФ, человек;
S – количество смен в сутки в военное время.
3.5 Степень опасности субъектов Российской Федерации
Дальневосточный федеральный округ, Хабаровский край – 1 степень.
3.6 Методика расчёта пожарного риска
В дополнение к пункту 3.4.5 выше рассмотренной методики [19], целесообразно воспользоваться методиками расчёта пожарного риска применительно к обычным условиям функционирования объекта.
Расчёт пожарного риска целесообразно выполнить с использованием действующих в настоящее время методик:
1) «Методика определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности», утверждённая Приказом МЧС России от 30.06.2009 г. № 382 [31];
2) «Методика определения расчетных величин пожарного риска на производственных объектах» утверждённая приказом МЧС России от 10.07.2009 № 404 с изменениями, утвержденными и введенными в действие приказом МЧС России от 14.12.2010 № 649 «О внесении изменений в Приказ МЧС России от 10.07.2009 № 404» [37].
3.7 Методика создания базы данных для проведения эвакуационных мероприятий
Учитывая крайне ограниченные сроки проведения эвакуационных мероприятий при переводе для функционирования объекта в загородной зоне, определённые Постановлением Правительства РФ от 16.05.2005 № 303 «О порядке эвакуации населения, материальных и культурных ценностей в безопасные районы» [36], а именно:
– частичная эвакуация проводится в срок не более 5 суток;
– общая эвакуация начинается не позднее чем через 4 часа после принятия решения о проведении эвакуационных мероприятий и заканчивается:
– через 12 часов для городов с населением до 500 тыс. чел.;
– через 20 часов для городов с населением от 500 тыс. до 1 млн. чел;
применительно к условиям университета:
– для работников университета – эвакуация начинается через 4 часа после принятия решения об эвакуации и заканчивается через 20 часов;
– для материальных ценностей – до 5 суток,
крайне важно заблаговременно иметь необходимые расчёты на эвакуацию сотрудников университета и членов их семей, учащихся и материальных ценностей.
В целях заблаговременного составления эвакуационных списков, необходимо разработать соответствующую программную оболочку. Применительно к университету, разработана и используется в интересах работы эвакуационной комиссии и сборного эвакуационного пункта № 18 (СЭП–18), электронная база данных на платформе Microsoft Access.
Главное меню базы данных представлено на рисунке 3.1.

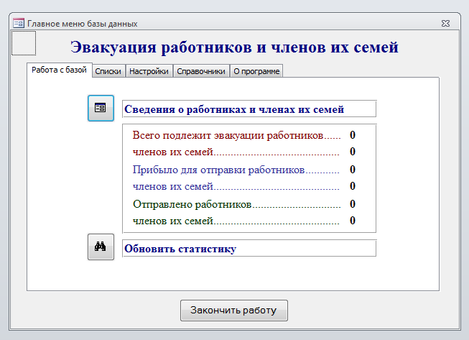

Рисунок 3.1 Главное меню программной оболочки базы данных
«Эвакуация работников и членов их семей»

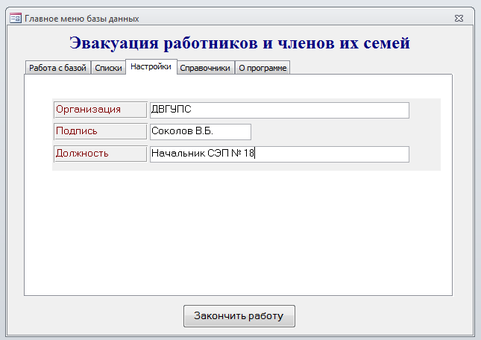

Рисунок 3.2 Меню «Настройки базы данных»

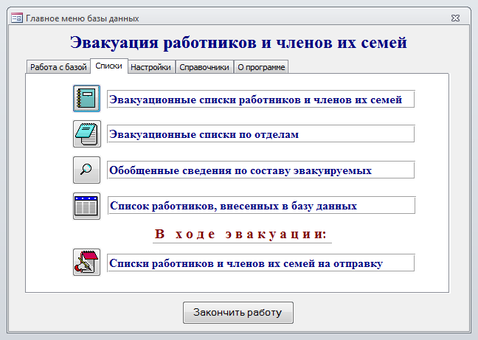

Рисунок 3.3 Списки, формируемые базой данных

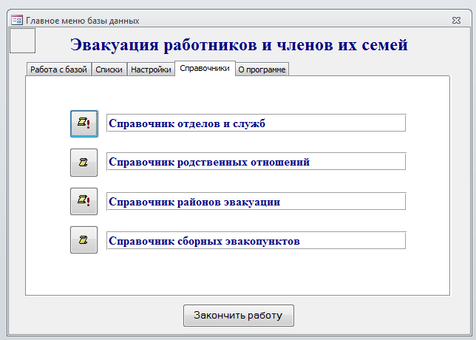

Рисунок 3.4 Справочники, формируемые в интересах базы данных
ВЫВОДЫ ПО ТРЕТЬЕЙ ГЛАВЕ
1) Рассмотрены основные формы и методы оценки возможной обстановки, которая может сложиться в результате применения потенциальным противником обычных ССП, а также в результате техногенных аварий и катастроф на ПОО в районе размещения объектов университетского комплекса.
2) Как основа, рассматривается комплексная «Методика по прогнозированию обстановки, объемов аварийно–спасательных и других неотложных работ (далее – АСДНР) при воздействии на объект тыла обычными современными средствами поражения».
3) В целях расчётов по п.п. 1–2, определена степень опасности Хабаровского края, как 1–я степень.
Расчёт пожарного риска, как дополнение к вышеуказанным методикам, целесообразно выполнить с использованием действующих в настоящее время методик:
-
«Методика определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности», утверждённая Приказом МЧС России от 30.06.2009 г. № 382 [31];
-
«Методика определения расчетных величин пожарного риска на производственных объектах» утверждённая приказом МЧС России от 10.07.2009 № 404 с изменениями, утвержденными и введенными в действие приказом МЧС России от 14.12.2010 № 649 «О внесении изменений в Приказ МЧС России от 10.07.2009 № 404» [37].
4) Учитывая крайне ограниченные сроки проведения эвакуационных мероприятий при переводе для функционирования объекта в загородной зоне, крайне важно заблаговременно иметь необходимые расчёты на эвакуацию сотрудников университета и членов их семей, учащихся и материальных ценностей.
В целях заблаговременного составления эвакуационных списков, целесообразно разработать соответствующую программную оболочку для формирования электронная база данных на платформе Microsoft Access.
4 Научно–обоснованные технические, экономические или технологические разработки и их внедрение
4.1 Прогнозирование обстановки, объемов АСДНР при воздействии на объекты тыла обычными ССП с помощью программного комплекса
Далее рассматриваем возможности автоматизированных расчётов в соответствии с методикой [19] с помощью программного комплекса, адаптированного к условиям университета.
ФКУ ЦСИ ГЗ МЧС России разработан и директивно предписан МЧС России к применению «Программный комплекс по прогнозированию обстановки, объемов АСДНР при воздействии на объекты тыла обычными современными средствами поражения» (далее – программный комплекс).
