QВ – расчетная величина индивидуального пожарного риска 3,8∙10–6
Таким образом – величина индивидуального пожарного риска для УК–1 превышает допустимые значения.
В совокупности с изложенным в п. 4.1.7, превышение допустимых значений величины индивидуального пожарного риска, подтверждает тезис о необходимости серьёзных выводов по реорганизации всей системы комплексной безопасности университета и гражданской защиты в частности.
4.2.5 Противопожарные мероприятия, направленные на снижение индивидуального пожарного риска
Как следует из предыдущего пункта 4.2.4, для главного УК–1 расчетная величина индивидуального пожарного риска превышает нормативное значение, поэтому при планировании мероприятий пожарной защиты, в здании следует предусмотреть дополнительные противопожарные мероприятия, направленные на обеспечение безопасной эвакуации людей при пожаре.
К числу противопожарных мероприятий, направленных на обеспечение безопасной эвакуации людей при пожаре, относятся:
1) Применение дополнительных объемно–планировочных решений и средств, обеспечивающих ограничение распространения пожара.
Применение в качестве дополнительного противопожарного мероприятия объемно–планировочных решений и средств, обеспечивающих ограничение распространения пожара, достигается обеспечением нормируемых пределов огнестойкости и пониженной пожарной опасности облицовочных строительных материалов, используемых в ограждающих конструкциях помещения, в котором находится вероятный очаг пожара.
Параметр tбл оценивает степень влияния данного дополнительного противопожарного мероприятия на динамику распространения пожара.
Свод правил СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно планировочным и конструктивным решениям» [42] регламентирует данные мероприятия.
2) Устройство дополнительных эвакуационных путей, отвечающих требованиям безопасной эвакуации людей при пожаре.
Свод правил СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы» [43] регламентирует обустройство эвакуационных путей и выходов.
В целях устройства дополнительных путей эвакуации, целесообразно:
– ввести в эксплуатацию эвакуационные выходы из библиотеки и столовой на цокольном этаже здания;
– определить и обозначить установленным порядком ряд окон первого этажа здания, как эвакуационные выходы;
– освободить пути эвакуации от строительного и хозяйственного мусора;
– держать эвакуационные выходы открытыми или на замке, легко открывающимся с внутренней стороны.
Данные мероприятия позволят уменьшить время эвакуации и скопления людей.
3) Устройство систем оповещения людей о пожаре и управления эвакуацией людей повышенного типа. Рекомендуется использовать системы пожарной сигнализации и оповещения с более высокой вероятностью эффективного срабатывания.
4) Применение систем противодымной защиты от воздействия опасных факторов пожара.
В УК–1 отсутствует противодымная защита. Рекомендуется предусмотреть включения в смету расходов и доходов университета монтаж вытяжной вентиляции. Выполнение этого условия позволит увеличить видимость и уменьшить концентрацию углекислого газа при пожаре.
5) Ограничение количества людей в здании до значений, обеспечивающих безопасность их эвакуации из здания.
В УК–1 максимально могут находиться 4020 человек. Согласно расписанию наибольшее скопление наблюдается в период времени с 10.00 до 15.00. Рекомендуется рационально распределять нагрузку на корпус по времени. Снижение количества людей в помещении уменьшит скопление людей и, как следствие – время эвакуации.
4.3 Организация оповещения органа управления гражданской защиты и работников университета
Организация оповещения органа управления гражданской защиты и работников университета посредством телефонной связи (в том числе и мобильной) и автоматизированной системы речевого оповещения посредством сети АТС, реализованной на платформе IP–телефонии Asterisk8.
Как указывалось в пункте 2.6, система оповещения организована на базе платформы Asterisk с открытым программным кодом, адаптированным к условиям и техническим средствам коммуникаций университета.
Asterisk – это открытый программный сервер IP–телефонии, который работает в сочетании с необходимым интерфейсным оборудованием, обеспечивающим подключение Call–центра к существующим телефонным сетям, в том числе и посредством сети Internet.
Технические средства коммуникаций университета представлены:
– сервером ДВГУПС, на базе которого организован программно–технический Call–центр телефонным номером – 406–406;
– оператором связи ДВГУПС на базе цифровой АТС типа S3000.
Платформа Asterisk в комплексе с вышеуказанным оборудованием обладает всеми возможностями классической АТС, поддерживает множество VoIP–протоколов и предоставляет расширенные функции управления звонками, среди них:
-
Голосовая почта;
-
Конференц–связь;
-
IVR (интерактивное голосовое меню);
-
Центр обработки звонков (постановка звонков в очередь и распределение их по абонентам, используя различные алгоритмы);
-
Call Detail Record (подробная запись о вызове).
Управление системой оповещения возможно с любого компьютера сети университета, компьютера, смартфона или планшетного компьютера, имеющего выход на сеть Internet, а также мобильного или стационарного телефона через мобильную или городскую телефонную сеть. Доступ к управлению осуществляется по паролям.
В целях адаптации платформы Asterisk к условиям университета и создания дополнительной функциональности использовался собственный программный язык Asterisk – для написания плана нумерации, один из модулей написан на языке Си, а также применялся AGI — гибкий и универсальный интерфейс для интеграции с внешними системами обработки данных.
Rem: Модули, выполняющиеся через AGI, могут быть написаны на любом языке программирования.

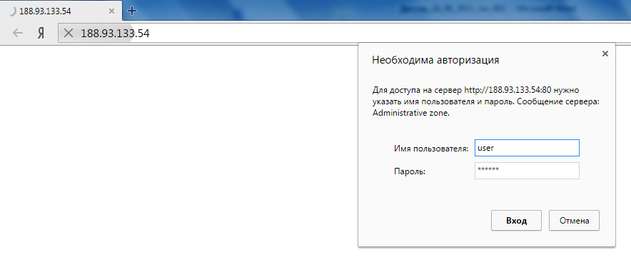

Вход в систему по паролям представлен на рисунке 4.57.
Рисунок 4.57 Вход в систему оповещения по персональному паролю

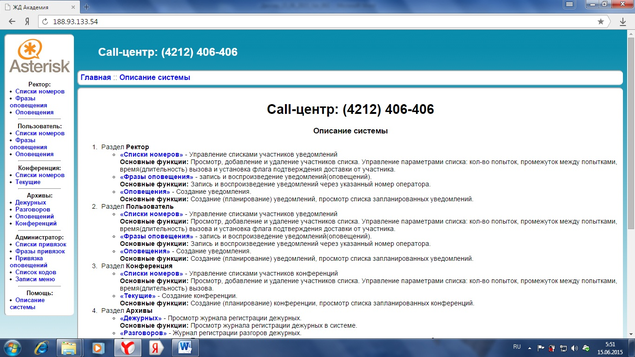

Стартовое меню Call–центра системы оповещения представлено на рисунке 4.58.
Рисунок 4.58 Стартовое меню Call–центра системы оповещения ДВГУПС
4.3.1 Описание функций системы оповещения
1) Раздел Ректор.
«Списки номеров» – Управление списками участников уведомлений.
Основные функции: Просмотр, добавление и удаление участников списка. Управление параметрами списка: количество попыток, промежуток между попытками, время(длительность) вызова и установка флага подтверждения доставки от участника.
«Фразы оповещения» – запись и воспроизведение уведомлений(оповещений).
Основные функции: Запись и воспроизведение уведомлений через указанный номер оператора.
«Оповещения» – Создание уведомления.
Основные функции: Cоздание (планирование) уведомлений, просмотр списка запланированных уведомлений.
2) Раздел Пользователь.
«Списки номеров» – Управление списками участников уведомлений.
Основные функции: Просмотр, добавление и удаление участников списка. Управление параметрами списка: количество попыток, промежуток между попытками, время(длительность) вызова и установка флага подтверждения доставки от участника.
«Фразы оповещения» – запись и воспроизведение уведомлений (оповещений).
Основные функции: Запись и воспроизведение уведомлений через указанный номер оператора.
«Оповещения» – Создание уведомления.
Основные функции: Cоздание (планирование) уведомлений, просмотр списка запланированных уведомлений.
3) Раздел Конференция.
«Списки номеров» – Управление списками участников конференций.
Основные функции: Просмотр, добавление и удаление участников списка. Управление параметрами списка: количествово попыток, промежуток между попытками, время(длительность) вызова.
«Текущие» – Создание конференции.
Основные функции: Создание (планирование) конференции, просмотр списка запланированных конференций.
4) Раздел Архивы.
«Дежурных» – Просмотр журнала регистрации дежурных.
Основные функции: Просмотр журнала регистрации дежурных в системе.
«Разговоров» – Журнал регистрации разговоров дежурных.
Основные функции: Просмотр журнала регистрации входящих вызовов и прослушивание записей разговоров.
«Оповещений» – Просмотр архива оповещений.
Основные функции: Просмотр архива уведомлений зарегистрированных в системе, просмотр статусов вызовов и подтверждения доставки уведомлений.
«Конференций» – Просмотр архива конференций.
Основные функции: Просмотр архива конференций зарегистрированных в системе, просмотр статусов вызовов участников.
5) Раздел Администратор.
«Списки привязок» – Управление списками участников уведомлений.
Основные функции: Просмотр, добавление и удаление участников списка. Управление параметрами списка: количество попыток, промежуток между попытками, время(длительность) вызова и установка флага подтверждения доставки от участника.
«Фразы привязок» – Запись и воспроизведение уведомлений(оповещений).
Основные функции: Запись и воспроизведение уведомлений через указанный номер оператора.
«Привязка оповещений» – Создание привязки номера абонента к списку уведомления.
Основные функции: Назначение события (запуск указанного оповещения) по номеру звонящего.
«Список кодов» – Управление кодами доступа для дежурных.
Основные функции: Добавление и удаление кодов доступа для дежурных.
«Записи меню» – Запись и воспроизведение голосовых сообщений меню.
Основные функции: Запись и воспроизведение голосовых сообщений меню через указанный номер оператора.
6) Раздел Помощь.
«Описание системы» – Описание разделов данного ресурса.
Основные функции: Документация по разделам ресурса.
Перечень списков оповещения представлены на рисунке 4.59.
Меню записи голосовых сообщений представлено на рисунке 4.60.
4.4 Предложения по реорганизации системы гражданской защиты университета
В целях фундаментальных изменений в общей архитектуре комплексной безопасности университета целесообразно принять ряд кардинальных мер, которые можно разделить на следующие группы:
– административно – организационные,
– методологические,
– технические.
4.4.1 Административно–организационные изменения
Существующая в настоящее время структура университета определена приказом ректора от 12.01.2015 № 1 «Об утверждении структуры университета» [47] и имеет вид, представленный на рисунках в ПРИЛОЖЕНИИ В.
Рисунок 4.59 Перечень списков оповещения
Рисунок 4.60 Меню записи голосовых сообщений
Структура гражданской защиты университета рассмотрена в главе 2 настоящей ВКР и представлена на рисунке 2.1.
