ПЗ (1220919), страница 2
Текст из файла (страница 2)
Размеры поездопотоков на станции Комсомольск – Сортировочный являются неравномерными и непостоянными, поэтому за основу в дипломном проекте взят поездопоток, являющийся средним значением за сентябрь 2014 года.
Среднесуточные объемы работы станции Комсомольск – Сортировочный представлены в таблице 2.1. Согласно таблице общие размеры грузового движения по станции составляют 107 поездов в сутки, в том числе 60 груженых и 47 порожних поездов. Из них в расформирование на станцию прибывает 41 поезд, станция формирует 43 поезда своего формирования, 13 транзитных поездов без переработки и 10 транзитных поездов с переработкой.

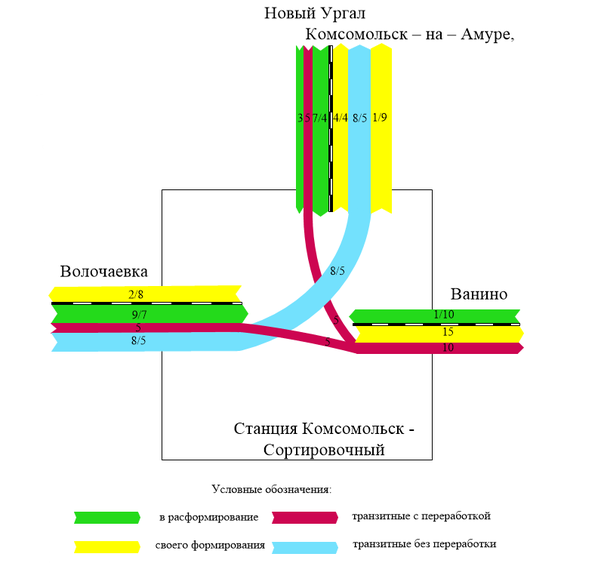

По данным таблицы разработана диаграмма существующих поездопотоков по станции Комсомольск – Сортировочный (рис. 2.1), которая дает наглядное представление о размерах и характере движения поездов по станции.
Пассажирский поездопоток по станции составляет две пары поездов в сутки: Советская Гавань – Сортировочная – Владивосток (351), Владивосток – Советская Гавань – Сортировочная (352), Хабаровск – 1 – Комсомольск – на – Амуре (667), Комсомольск – на – Амуре – Хабаровск (668).
Таблица 2.1
Существующие среднесуточные объемы работы станции Комсомольск – Сортировочный
| на
из | Волочаевка | Ванино | Новый Ургал | Комсомольск-на-Амуре | Комсомольск-Сортировочный |
Всего | |||||||||||||
| сф | с/п | б/п | итого | сф | с/п | б/п | итого | сф | с/п | б/п | итого |
сф | с/п | б/п | итого | рф | итого | ||
|
Волочаевка | 0 | 5 | 0 | 5 | 0 | 0 | 0 | 0 | 0 | 0 | 8/5 | 8/5 | 9/7 | 9/7 | 22/12 | ||||
| Ванино | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1/10 | 1/10 | 1/10 | ||||
| Новый Ургал | 0 | 0 | 0 | 0 | 0 | 5 | 0 | 5 | 0 | 0 | 0 | 0 | 3 | 3 | 8 | ||||
| Комсомольск-на-Амуре | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 7/4 | 7/4 | 7/4 | ||||
| Комсомольск -Сортировочный | 2/8 | 0 | 0 | 2/8 | 15 | 0 | 0 | 15 | 1/9 | 0 | 0 | 1/9 | 4/4 | 0 | 0 | 4/4 | 22/21 | ||
| Итого | 2/8 | 0 | 0 | 2/8 | 15 | 10 | 0 | 25 | 1/9 | 0 | 0 | 1/9 | 4/4 | 0 | 8/5 | 12/9 | 20/21 | 20/21 | 60/47 |
| Примечание. числитель – гружёные поездопотоки; знаменатель – порожние поездопотоки. | |||||||||||||||||||
Рис. 2.1. Диаграмма существующих поездопотоков по станции Комсомольск-Сортировочный
Серии поездных локомотивов и весовые нормы поездов по каждому направлению представлены в таблице 2.2 [3].
Таблица 2.2
Серии поездных локомотивов и весовые нормы поездов по каждому направлению
| Участки работы лок.бригад | Расч-ый подъем | Серия лок-ва | Весовая норма, кри-тическая, т. | Длина поезда, критич-я, усл.ед. | Примечание |
Северный ход четное направление | |||||
| Комсомольск -Высокогорная | 24.7 | 3ТЭ10 | 3800 | 74 | Толкач серии 2ТЭ10 на участке Эльдиган- Кун, серии 3ТЭ10 на участке Оунэ-Кузнецовский |
| Волочаевка-2-Комсомольск | 11 | 3ТЭ10 | 4900 | 74 | |
| 11 | 2ТЭ10 | 3200 | 74 | ||
| Комсомольск- сортировочный-Дземги | 5.3 | 2ТЭ10 | 4900 | 57 | |
| Постышево-Комсомольск | 19,1 | 3ТЭ10 | 5600 | 100 | С подталкивающим локомотивом серии 3ТЭ10 на один тепловоз на участок Болен-Мони |
Северный ход нечетное направление | |||||
| Комсомольск -Постышево | 19.4 | 3ТЭ10 | 5600 | 100 | С подталкивающим локомотивом серии 3ТЭ10 на один тепловоз на участок Эворон-Мони |
| Комсомольск -Волочаевка | 11.3 | 3ТЭ10 | 4900 | 74 | |
| Высокогорная-Комсомольск | 24,7 | 3ТЭ10 | 3600 | 74 | Толкач серии 2ТЭ10 на участке Кун-Пони, серии 3ТЭ10 на участке Соллу-Кузнецовский |
| Дземги-Комсомольск-Сортировочный | 5,4 | 2ТЭ10 | 4900 | 57 | |
2.2 Определение перспективных объемов перевозок по станции Комсомольск – Сортировочный
В соответствии с Программой развития Северного широтного хода определены планируемые объемы транзитной работы по ст. Комсомольск – Сортировочный до 2030 года, которые представлены в таблице 2.3.
Таблица 2.3
Планируемые объемы транзитной работы по ст. Комсомольск – Сортировочный
| Назначение | 2015 | 2020 | 2025 | 2030 | ||||
| млн. т | поездов | млн. т | поездов | млн. т | поездов | млн. т | поездов | |
| Волочаевка – Ванино | 3 | 6 | 10 | 9 | 10 | 9 | 10 | 9 |
| Ургал 1 – Ванино | 19 | 16 | 50,8 | 31 | 70,5 | 48 | 83,8 | 56 |
| Ванино – Волочаевка | 1 | 6 | 7 | 9 | 7 | 9 | 7 | 9 |
| Ванино –Ургал 1 | 1 | 16 | 4,2 | 31 | 4,2 | 48 | 4,2 | 56 |
| Всего | 24 | 44 | 57 | 80 | 91,7 | 114 | 105 | 130 |
| Примечание - В обратном направлении учтен порожний поездопоток. | ||||||||
Для освоения планируемых перевозок и обработки составов условной длиной 71(90) вагонов к 2030 году необходимо удлинение большинства станционных путей и укладка дополнительных.
Анализ перспективных поездопотоков представлен в таблице 2.4. Согласно таблице общие размеры грузового движения по станции составят 249 поездов в сутки, в том числе 195 груженых и 54 порожних поездов. Из них 146 транзитных поездов.
По данным таблицы разработана диаграмма перспективных поездопотоков по станции Комсомольск – Сортировочный (рис. 2.2), которая дает наглядное представление о характере движения поездов по станции.
Таблица 2.4
Перспективные объемы работы станции Комсомольск – Сортировочный
| на
из | Волочаевка | Ванино | Новый Ургал | Комсомольск-на-Амуре | Комсомольск-Сортировочный |
Всего | ||||||||||||||||||||
| сф | с/п | б/п | итого | сф | с/п | б/п | итого | сф | с/п | б/п | итого |
сф | с/п | б/п | итого | рф | итого | |||||||||
|
Волочаевка | 0 | 0 | 9 | 9 | 0 | 0 | 0 | 0 | 0 | 0 | 9/7 | 9/7 | 10/7 | 9/7 | 28/14 | |||||||||||
| Ванино | 0 | 0 | 9 | 9 | 0 | 0 | 56 | 56 | 0 | 0 | 0 | 0 | 4/11 | 1/10 | 69/11 | |||||||||||
| Новый Ургал | 0 | 0 | 0 | 0 | 0 | 0 | 56 | 56 | 0 | 0 | 0 | 0 | 4 | 3 | 60 | |||||||||||
| Комсомольск-на-Амуре | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 8/5 | 7/4 | 8/5 | |||||||||||
| Комсомольск -Сортировочный | 3/9 | 0 | 0 | 3/9 | 18 | 0 | 0 | 18 | 3/11 | 0 | 0 | 3/11 | 6/4 | 0 | 0 | 6/4 | 30/24 | |||||||||
| Итого | 3/9 | 0 | 9 | 12/9 | 18 | 0 | 65 | 83 | 3/11 | 0 | 56 | 59/11 | 6/4 | 0 | 9/7 | 15/11 | 26/23 | 26/23 | 195/54 | |||||||
| Примечание. числитель – гружёные поездопотоки; знаменатель – порожние поездопотоки. | ||||||||||||||||||||||||||
