Введение

Просадочные и насыпные грунты отлича­ются недостаточной несущей способно­стью. При строительстве на таких грун­тах тяжелых многоэтажных зданий использу­ют сваи длиной от 8 до 25 м (в зависимости от свойств грунта). Однако для реализации свай­ных фундаментов необходимо создание и со­держание специальных производственных мощностей для изготовления свай, примене­ние специального сваебойного оборудова­ния, организация транспортировки свай от заводов до строительных площадок. В итоге стоимость свайных фундаментов оказывает­ся очень высокой. Так, при постройке типо­вого 6-подъездного 9-этажного дома требует­ся до тысячи 12-метровых свай. Стоимость каждой забитой сваи около 8 тыс. руб., а сто­имость свайного основания фундамента око­ло 8 млн руб. К тому же забивание свай на определенную глубину в просадочный грунт требует значительных энергозатрат, а при не­достаточной мощности дизель-молота оказы­вается просто невозможным забить их до нужной отметки. При увеличении же мощности дизель-молота происходит разрушение свай.

При строительстве на предварительно трамбованном грунте реализуются следующие возможности:

1. Для размещения тяжёлых строительных объектов вместо глубокозаложенных свайных фундаментов применяются свободно опёртые блоки, монолитные плиты или обыкновенные ленточные фундаменты. При этом суммарные затраты нулевого цикла снижаются в 1,5-2 раза, а приведённая стоимость строительства уменьшается на 20 − 30 %.

2. Уменьшается по величине и становится более равномерной осадка грунтового основания под действием весовой нагрузки здания.

3. Обеспечивается стабильность физико-механических свойств грунта в условиях замачивания.

Агрегат для трамбования грунта представляет из себя гидравлический экскаватор 5 размерной группы, на стреле которого шарнирно закреплён рабочий орган - вибромолот-трамбовка.

Агрегат трамбования перемещается вдоль строительной площадки и, останавливаясь через каждые 1,5 м, формирует позади себя обработанную полосу грунта шириной 3 м, включающую пять вытрамбованных в полный профиль продольных рядов котлованов. Двигающийся за Агрегатом бульдозер полностью засыпает вытрамбованные котлованы грунтом, ранее складированным на строительной площадке. Совершая ход в обратном направлении, Агрегат повторно трамбует засыпанные котлованы, образуя в грунте выемки, составляющие 70 % от полного профиля. Эти выемки снова заполняются грунтом и затем третий раз вытрамбовываются на 30 % от полного профиля. После очередной засыпки и последующей четвёртой трамбовки выемок на 10 % профиля производится окончательная засыпка котлованов и их подтрамбовка пятью ударами. Затем выполняется планирование уплотнённого грунта бульдозером. В зависимости от состояния исходного грунтового массива производится от 4 до 6 актов повторного трамбования котлованов. В ходе подобного трамбования из котлована в окружающий массив вытесняется объём грунта равный двум объёмам трамбующей оболочки. После уплотнения грунта отсыпается дренажный слой щебня толщиной 100 мм, на котором впоследствии укладываются фундаментные блоки или отливается железобетонная плита, выполняющая роль фундамента строящегося здания.

Дипломный проект состоит из пояснительной записки в 106 страниц, 10 плакатов формата А1.

1 Обзор и анализ состояния проблемы

1.1 Актуальность работы

Просадочные и насыпные грунты отлича­ются недостаточной несущей способно­стью. При строительстве на таких грун­тах тяжелых многоэтажных зданий использу­ют сваи длиной от 8 до 25 м (в зависимости от свойств грунта). Однако для реализации свай­ных фундаментов необходимо создание и со­держание специальных производственных мощностей для изготовления свай, примене­ние специального сваебойного оборудова­ния, организация транспортировки свай от заводов до строительных площадок. В итоге стоимость свайных фундаментов оказывает­ся очень высокой. Так, при постройке типо­вого 6-подъездного 9-этажного дома требует­ся до тысячи 12-метровых свай. Стоимость каждой забитой сваи около 8 тыс. руб., а сто­имость свайного основания фундамента око­ло 8 млн руб. К тому же забивание свай на определенную глубину в просадочный грунт требует значительных энергозатрат, а при не­достаточной мощности дизель-молота оказы­вается просто невозможным забить их до нужной отметки. При увеличении же мощности дизель-молота происходит разрушение свай.

Стоимость свайных фундаментов составляет 30—40% от общей стоимости здания. Для снижения затрат на строительство целесооб­разно прежде всего снижать затраты на нуле­вой цикл. На протяжении двух последних де­сятилетий проводится поиск альтернативной, более дешевой технологии строительства.

В процессе проведения научно-исследо­вательских и экспериментальных работ, вы­полнявшихся в Московском НИИ основа­ний и фундаментов, Новосибирском госу­дарственном архитектурно-строительном университете (НГАСУ), Сибирском зональ­ном институте экспериментального проек­тирования (СибЗНИИЭП), Алтайском го­сударственном техническом университете, было установлено, что после глубокого ударного трамбования грунта на 20-30% по­вышается его плотность, улучшается струк­тура, устраняется просадочность, значитель­но снижается склонность грунта к водонасыщению, т.е. в несколько раз повышается его несущая способность. С учетом полу­ченных научных результатов был сделан вывод, что на хорошо утрамбованном грун­те вместо свайных можно успешно возво­дить более дешевые ленточные и ленточно-столбчатые фундаменты.

1.2 Классификация грунтов и требования к ним

В соответствии со СНиП П-15-74 грунты классифицируются на три основные группы: насыпные (рисунок 1.1), скальные (рисунок 1.2) и нескальные (рисунок 1.3).

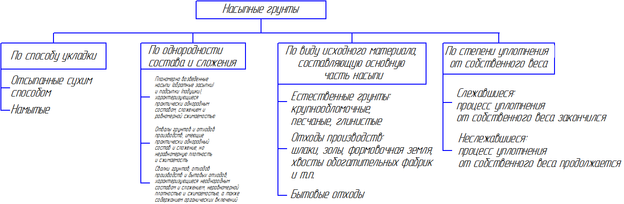

Рисунок 1.1 − Классификация насыпных грунтов

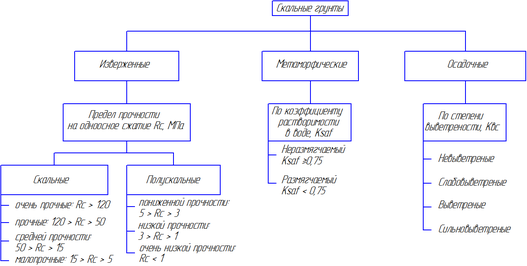

Рисунок 1.2 − Классификация скальных грунтов

Рисунок 1.3 − Классификация нескальных грунтов

В зависимости от вида конструкций строительных сооружений (фундаменты, трубопроводы, коллекторы и пр.) в качестве обратных засыпок допускается применять насыпные, скальные и нескальные грунты.

Устойчивость обратных засыпок должна обеспечиваться как в строительный период, так и во время эксплуатации сооружений, путем соблюдения определенных требований, предъявляемых к виду и состоянию применяемых в засыпках грунтов.

Для обеспечения совместной работы засыпок с земляным сооружением они должны преимущественно выполняться из того же грунта, что и само земляное сооружение. Использование в засыпках привозных грунтов допускается только в том случае, когда их физико-механические свойства близки к свойствам местного грунта и когда это обосновано технико-экономической целесообразностью. При этом учитываются те свойства, которые характеризуют определяющий для этого сооружения вид деформаций грунта в зависимости от условий строительства и погодно-климатических факторов.

Запрещается использовать в засыпках грунты, разнородные с грунтом земляного сооружения, без достаточного на то обоснования.

Исключение составляют засыпки конусов и участков сопряжения насыпей с мостами, которые всегда должны выполняться из дренирующего грунта: гравия, щебня и песка (за исключением пылеватого).

Влажность грунта обратной засыпки должна обеспечивать возможность достижения требуемой плотности и быть такой, при которой требуемая плотность достигается при наименьших затратах труда. Последнее особенно важно при уплотнении грунта обратных засыпок траншей с наличием различного рода трубопроводов и около фундаментов сооружений.

Для обеспечения качественного уплотнения следует преимущественно применять оптимально влажные грунты. Применение грунтов повышенной влажности допускается в тех случаях, когда может быть достигнута требуемая плотность. Грунты сухие и особенно переувлажненные (кроме непылеватых песков) для обратных засыпок не допускаются.

Сухие грунты должны быть искусственно доувлажнены, а переувлажненные - высушены.

1.3 Методы механического уплотнения грунтов

Методы механического уплотнения грунтов характеризуются принципом воздействия грунтоуплотняющих машин на уплотняемый грунт.

Существуют пять основных методов механического уплотнения грунтов: укаткой, вибрированием, вибротрамбованием, трамбованием и комбинированным воздействием.

Метод уплотнения грунта укаткой основан на передаче статического давления от вальцов (или колес) на уплотняемый грунт. Этот метод не нашел применения для уплотнения грунтов обратных засыпок в стесненных условиях строительства по той причине, что статические катки, работающие по этому методу, обладают малой маневренностью и большими габаритами.

Метод уплотнения грунта вибрированием основан на передаче механических гармонических колебаний от рабочих органов (вальца, колеса, плиты, вибробулавы) на уплотняемый грунт.

Метод вибрирования подразделяется на поверхностный и глубинный.

Метод поверхностного виброуплотнения грунта характеризуется тем, что во время работы уплотняющий рабочий орган расположен на поверхности грунта и, совершая колебательные движения, воздействует на него.

При глубинном методе уплотняющий рабочий орган во время работы находится внутри грунта.

Поверхностный вибрационный метод нашел применение при уплотнении несвязных и малосвязных грунтов обратных засыпок.

Глубинный вибрационный метод можно эффективно использовать при уплотнении песчаных грунтов, особенно находящихся в водонасыщенном состоянии.

В зависимости от основных параметров вибрации которыми являются частота и амплитуда колебаний, вибрационные машины для поверхностного уплотнения грунта могут работать также в виброударном режиме. Амплитуда их колебаний значительно больше, а частота колебаний меньше, чем у вибрационных машин,

В этом случае вибрационные машины называются вибротрамбующими, а метод уплотнения вибротрамбованием.

Метод уплотнения грунтов вибротрамбованием нашел применение в строительстве при уплотнении обратных засыпок в стесненных местах.

Метод уплотнения грунта трамбованием основан на передаче уплотняемому грунту ударных нагрузок. В отличие от вибрационного и вибротрамбующего методов этот метод обладает значительно большей энергией удара за счет высокой скорости приложения нагрузки в момент соударения рабочего органа с грунтом, благодаря чему этот метод обеспечивает уплотнение связных и несвязных грунтов слоями большой толщины (практически до 2 м).

Метод уплотнения грунта трамбованием нашел наиболее широкое применение в промышленном строительстве при устройстве грунтовых подушек под основание фундаментов зданий и сооружений, технологическое оборудование и полы. Этот метод применяется также для вытрамбовывания котлованов в просадочных грунтах при устройстве столбчатых фундаментов.

Комбинированный метод уплотнения грунтов основан на использовании различного сочетания воздействия на грунт статических, вибрационных, вибротрамбующих и трамбующих нагрузок. Этот метод позволяет уплотнять все виды грунтов и применяется, главным образом, при широком фронте работ.

1.4 Классификация машин для уплотнения грунтов

Для уплотнения грунтов в стесненных условиях строительства в отечественной и зарубежной практике применяются (рисунок 1.4): малогабаритные самоходные виброкатки; самопередвигающиеся виброплиты и вибротрамбовки; подвесные на: кране виброплиты и вибротрамбовки; управляемые вручную механические трамбовки; взрывтрамбовки; сменное навесное грунтоуплотняющее оборудование к гидроэкскаваторам; подвесные на экскаваторах и кранах трамбовки со свободным падением; трамбующие машины на самоходном шасси; глубинные вибраторы.

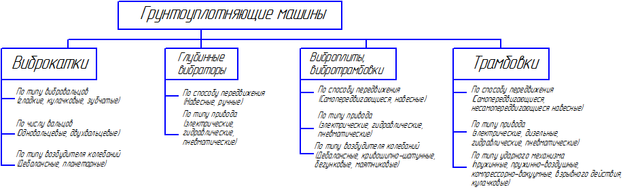

Рисунок 1.4 − Классификация машин для уплощения грунта в стесненных условиях строительства

Используя эти машины или применяя их в различном сочетании, можно обеспечить механизацию уплотнения грунтов в стесненных условиях строительства и требуемую производительность труда.

Из всех грунтоуплотняющих средств для стесненных условий самоходные вибрационные катки и самопередвигающиеся виброплиты являются наиболее высокопроизводительными машинами, а по части стоимости машино-смены - наиболее дешевыми. Однако эти машины особо требовательны к качеству планировки грунта, которую в стесненных условиях строительства проводить весьма затруднительно.

В некоторых случаях, например при уплотнении грунта в узких траншеях и в местах сложных по конфигурации котлованов, когда применение виброкатков и виброплит становится практически невозможным, уплотнение производится преимущественно управляемыми вручную трамбовками.

Практика показала, что работа с управляемыми вручную трамбовками приводит к быстрой утомляемости оператора, вследствие чего снижается его производительность труда. Поэтому в этих случаях эффективнее применять подвесные на экскаваторах и кранах трамбовки со свободным падением груза или подвесные вибротрамбовки с электрическим приводом или от двигателя внутреннего сгорания.

Широкое распространение за последние годы экскаваторов с гидравлическим приводом позволило успешно применять для уплотнения грунта в особо труднодоступных местах сменное грунтоуплотняющее оборудование к ним. Некоторые модели этих машин позволяют уплотнять также и наклонные поверхности грунта в значительном (на величину вылета стрелы) удалении от экскаватора.

1.4.1 Виброкатки
