Примечания:
При количестве графиковых пригородных и пассажирских поездов с максимальными скоростями движения 80 км/ч и более, независимо от значения грузонапряженности, путь должен быть не ниже:
1 класса – более 100 поездов в сутки;
2 класса – 31 – 100 поездов в сутки;
3 класса – 6 – 30 поездов в сутки.
На участках со сложным планом пути, на которых протяженность кривых с радиусом менее 350 м составила более 20% всего протяжения или протяженность всех кривых – более 40%, при прочих равных условиях класс пути повышается на один класс.
Пути сортировочных горок классифицируются в зависимости от объемов среднесуточной переработки вагонов:
сортировочные горки большой и повышенной мощности: переработка в среднем в сутки 3500 вагонов и выше или при числе путей в сортировочном парке 30 и более – относятся ко 2 классу;
сортировочные горки средней мощности: переработка в среднем в сутки от 1500 до 3500 вагонов или при числе путей в сортировочном парке от 17 до 29 – относятся к 3 классу;
сортировочные горки малой мощности: переработка в среднем в сутки от 250 до 1500 вагонов или при числе путей в сортировочном парке до 16 включительно относятся к 4 классу.
Класс стрелочного съезда определяется по более высокому классу соединяемых путей.
При специализации линии Г, О, Т устройство кривых определяется скоростью движения грузовых поездов в грузовом направлении, в порожнем направлении устройство кривых производится как для линий смешанного движения.
Характеристика участка проектирования:
– участок Эворон – Харпичан (23 км)
– средняя грузонапряжённость 34,17 млн.тн.км брутто/год;
– участок однопутный;
– пропущенный тоннаж 444,71 млн. ткм брутто в год;
– максимальные установленные скорости движения поездов:
– пассажирских поездов – 60 км/ч;
– грузовых поездов – 80 км/ч.
Согласно распоряжению ОАО «РЖД» от 31.12.2015 г. № 3188р, класс линии 3, специализация линии Г, класс пути 3, группа пути В, подгруппа пути 5, полный код пути 3Г3В5.
1.2. Выбор конструкции бесстыкового пути
Выбор конструции бесстыкового пути осуществляется в соответствии с Распоряжением ОАО «РЖД» от 31.12.2015 г. № 3188р.[1].
1.2.1. План и профиль пути
Бесстыковой путь на главных и станционных путях может укладываться в прямых участках и в кривых радиусами не менее 250 м. На станционных путях 5-го класса при использовании гравийного или песчано-гравийного балласта бесстыковой путь в кривых участках может укладываться при радиусах не менее 600 м.[1].
Крутизна проектируемых уклонов продольного профиля, сопряжения элементов плана и профиля на участках бесстыкового пути должны соответствовать требованиям СП 119.13330.2012 Свод правил. Железные дороги колеи 1520 мм. Актуализированная редакция СНиП 32-01-95.[1].
1.2.2. Земляное полотно
Земляное полотно должно быть прочным и устойчивым и иметь достаточные размеры для размещения балластной призмы. Минимальная ширина обочины земляного полотна для линий 1-го, 2-го и 3-го классов – 50 см, 4-го и 5-го классов – 40 см.
Не допускаются пучины высотой более 10 мм, просадки пути, сплывы и оползания откосов насыпей и другие деформации земляного полотна. Они должны быть устранены в соответствии с техническими условиями на работы по реконструкции (модернизацию) и ремонту железнодорожного пути.
На подходах к большим мостам земляное полотно, независимо от класса линии, должно быть уширено дополнительно на 0,5 м в каждую сторону на протяжении 10 м от задней грани устоев, а на последующих 25 м постепенно сведено к нормальной ширине.
На стадии проектирования земляное полотно должно быть обследовано в соответствии с Инструкцией по содержанию земляного полотна железнодорожного пути. Выявленные дефекты – пучины, просадки пути, сплывы и оползания откосов насыпей и другие деформации земляного полотна должны быть устранены в соответствии с Техническими условиями на работы по реконструкции (модернизации) и ремонту железнодорожного пути до укладки бесстыкового пути.[1].
1.2.3. Балластный слой
На вновь укладываемых участках бесстыкового пути должен применяться щебеночный балласт.
Балластная призма должна содержаться в соответствии с типовыми поперечными профилями, приведенными в таблице 1.4.
Таблица 1.4 Номинальные размеры балластной призмы в зависимости от класса пути, см
| Класс пути | Толщина слоя балласта в подрельсовой зоне (в кривых - по внутренней нити) без учета песчаной подушки, hщ | Ширина плеча призмы, d |
| 1С, 2С | 40 | 45 |
| 1 и 2 | 40 | 45 |
| 3 | 40 | 40 |
| 4 | 30 | 40 |
| 5 | 20 | 40 |
П р и м е ч а н и я:
1. Балластная призма указанных размеров должна состоять из очищенного или нового щебеночного балласта.
2. Под слоем нового или очищенного щебня нормируемой толщины могут находиться песчаная подушка толщиной 20 см, слой песчано-гравийной смеси или щебня фракций 5-25 мм, толщина которого определяется в проекте по ремонту пути. Вместо подушки также может быть уложен защитный разделительный слой из геотекстиля и геосентетического материала в соответствии с проектом по ремонту пути.
3. Крутизна откосов балластной призмы при всех видах балласта должна быть 1:1,5, а песчаной подушки -1:2, на путях 5 класса крутизна откосов допускается 1:2,5.
4. Находящийся в эксплуатации асбестовый, песчано-гравийный балласт при плановых видах ремонта пути должен быть заменен на щебеночный балласт.
Балластный слой по виду, качеству балласта и очертанию балластной призмы должен соответствовать требованиям Технических условий на работы по реконструкции (модернизации) и ремонту железнодорожного пути.
На участках со скоростями 201 – 250 км/ч при строительстве и реконструкции пути должен применяться щебень I-ой категории по ГОСТ Р54768-2011 «Щебень из плотных горных пород для балластного слоя железнодорожного пути» .[1].
1.2.4. Шпалы
Шпалы в зависимости от типа рельсового скрепления подразделяют на:
- тип I для раздельного рельсового скрепления с резьбовым прикреплением рельса и подкладки к шпале;
- тип II для нераздельного анкерного рельсового скрепления с безрезьбовым прикреплением рельса к шпале;
- тип III для нераздельного рельсового скрепления с резьбовым прикреплением рельса к шпале.
Схемы шпал типов I, II и III представлены на рисунках 1.1-1.3.

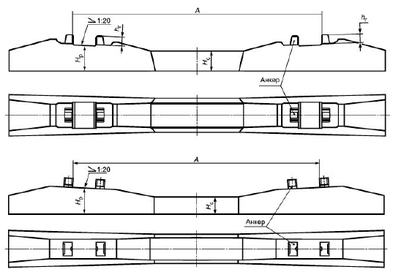

Рисунок 1.1 Схема шпал типа I

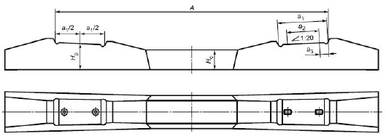

Рисунок 1.2 Схема шпал типа II
Рисунок 1.3 Схема шпал типа III
Для применения на участках железнодорожного пути, требующих установки охранных приспособлений (контруголков), для всех типов шпал должны быть предусмотрены специальные конструкции, именуемые "мостовыми" и "челноковыми".
По качеству изготовления шпалы относят к первому или второму сорту.
Ко второму сорту относят шпалы:
- с пониженными показателями по трещиностойкости;
- по точности соблюдения геометрических размеров;
- по качеству бетонных поверхностей.
Шпалы второго сорта допускаются к применению только на малодеятельных внутристанционных соединительных и подъездных путях, а также внутризаводских путях промышленных предприятий.
Шпалы изготавливают в соответствии с требованиями ГОСТ 33320-2015 «Шпалы железнодорожные для железных дорог», технической документацией и утвержденной предприятием изготовителем технологической документацией, содержащей требования по изготовлению шпал на всех стадиях производственного процесса.
Шпалы подлежат изготовлению в формах, обеспечивающих соблюдение установленных настоящим стандартом требований к качеству и точности изготовления шпал. Подуклонка подрельсовых площадок шпал первого сорта должна быть в пределах от 1/18 до 1/22, для шпал второго сорта - от 1/16 до 1/24.
Отклонения от прямолинейности в плоскости подрельсовых площадок шпалы по всей длине и ширине не должны превышать 1 мм для шпал первого сорта и 2 мм - для шпал второго сорта.
Толщина защитного слоя бетона от верхней поверхности шпалы до крайнего ряда рабочей арматуры должна быть не менее 25 мм и от нижней поверхности - не менее 30 мм.
Шпалы всех типов следует изготовлять из тяжелого бетона класса прочности на сжатие не ниже В40. Марка бетона по морозостойкости для всех типов шпал должна быть не ниже F 200. Водоцементное отношение должно быть не более 0,35. В качестве вяжущего материала следует применять портландцемент ПЦ-ДО марки не ниже 500.
Дополнительные (обязательные) требования к цементу для производства шпал:
- содержание трехкальциевого алюмината (С А) в количестве не более 8%
по массе;
- содержание щелочных оксидов в пересчете на Na О не должнотпревышать 0,6%;
- содержание хлорид-иона CI не более 0,1% массы цемента;
- содержание оксида магния МgО в клинкере не должно быть более 5,0% массы клинкера;
- цемент должен выдерживать испытания на равномерность изменения объема, расширение не должно превышать 10 мм;
- цемент не должен обладать признаками ложного схватывания.
В качестве крупного заполнителя для бетона шпал следует применять щебень плотных горных пород (плотностью 2,0-2,8 г/см ) из изверженных пород марки не ниже 1200 и метаморфических пород марки не ниже 1000, с наибольшей крупностью 20 мм. Применение гравия не допускается. Рекомендуемое содержание отдельных фракций в крупном заполнителе в составе бетона: 5-10 мм - 25%-40% и 10-20 мм - 60%-75% от общей массы крупного заполнителя. Допускается применять заполнитель в виде смеси двух смежных фракций. Морозостойкость щебня должна быть не ниже нормированной марки бетона по морозостойкости F 200.
В качестве мелкого заполнителя для бетонов следует применять природный, обогащенный, дробленый песок и из отсевов дробления.
Общее содержание растворенных солей в воде, применяемой при изготовлении бетонной смеси для предварительно напряженных железобетонных конструкций, не должно превышать 2000 мг/л, хлорид-ионов - 500 мг/л, сульфат-ионов - 600 мг/л. Вода не должна содержать более 100 мг/л сахаратов, фенолов и других органических поверхностно-активных веществ, которые могут ухудшать качество бетона, а показатель pH должен быть не менее 4 и не более 12,5.
В качестве напрягаемой арматуры следует применять материалы в соответствии с технической документацией на шпалы. Для армирования шпал допускается применять:
- стальную холоднотянутую проволоку гладкую и периодического профиля диаметром от 3 до 8 мм, не ниже класса прочности В1200;
- арматурную холоднодеформированную гладкую и периодического профиля сталь диаметром от 8 до 10 мм, не ниже класса прочности А1400К;
- горячекатаную и термомеханически упрочненную гладкую арматуру и периодического профиля диаметром от 8 до 10 мм, не ниже класса прочности А1200К;
- арматурные канаты диаметром от 6 до 14 мм, не ниже класса прочности К1500К.
Арматуру с гладким профилем допускается применять только с концевыми анкерами.
На участках бесстыкового пути должны применяться железобетонные шпалы, в том числе на участках со сложными эксплуатационными, климатическими условиями в кривых радиусами 650 м и менее должны применяться шпалы с повышенным сопротивлением сдвигу поперек оси пути (не менее 5,0 кН при сдвиге на 0,4 мм). При обосновании и согласовании с Управлением пути и сооружений Центральной дирекции инфраструктуры ОАО «РЖД» (далее – ЦДИ ЦП) разрешается применение шпал других типов, а также безбалластного основания. На линиях 3-5 классов специализаций линий «П», «Г» и «М» должны применяться, как правило, старогодные отремонтированные шпалы.
Эпюры шпал на путях линий 1 - 3-го классов должны быть: в прямых участках и в кривых радиусом более 1200 м - 1840 шт./км, радиусом 1200 м и менее - 2000 шт./км; на путях 4 - 5-го класса: в прямых и кривых радиусом более 1200 м - 1600 шт./км, радиусом 1200 м и менее - 1840 шт./км.
В местах примыкания рельсовых плетей бесстыкового пути с железобетонными шпалами к участкам звеньевого пути с деревянными шпалами, к стрелочным переводам с деревянными брусьями, башмакосбрасывателям, уравнительным приборам, мостам, эксплуатируемым с деревянными мостовыми брусьями преимущественно на линиях 4-5 классов, железобетонные шпалы следует укладывать в соответствии со схемами, приведенными на рисунках 1.4 и 1.5.
Рисунок 1.4 Схемы примыкания бесстыкового пути на железобетонных шпалах к звеньевому пути (а) и к стрелочному переводу (б)
Рельсовые плети бесстыкового пути на мостах с железобетонными плитами стыкуются с бесстыковым путем на железобетонных шпалах за его пределами, с укладкой в пределах челноков шпал с эпюрой 2000 шт./км.
а)
