Рисунок 5.1 - Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для подкладочных скреплений

Рисунок 5.2 - Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для бесподкладочных скреплений

Рисунок 5.3 - Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для анкерных скреплений

В качестве «маячной» шпалы выбирается шпала, расположенная напротив пикетного столбика или километрового столба.

С учетом наличия в бесстыковом пути «дышащих» участков (подвижных концов) плетей при расположении первой (последней) «маячной» шпалы (по ходу километров) на расстоянии менее 60 м от конца плети подвижки ее относительно этой шпалы, при определении изменений длины участка плети между первой и второй «маячными» шпалами, не учитываются.При обнаружении смещений контрольных сечений относительно «маячных» шпал до 5 мм включительно необходимо проверить на участке состояние скреплений, заменить дефектные элементы, смазать резьбу болтовых скреплений, подтянуть гайки болтов, шурупы, а при скреплениях АРС-4 установить монорегулятор на четвертую позицию. В случаях, если смещения плетей наблюдаются на большей половине плети, подтягивание болтов, шурупов производится по всей ее длине.

При обнаружении смещений контрольных сечений более 5 мм контролер состояния железнодорожного пути (далее – ПК), бригадир или дорожный мастер незамедлительно информирует руководителя дистанции пути по должности не ниже заместителя начальника и диспетчера дистанции пути о месте выявленных смещений и их величине. После получения данных, техническим отделом дистанции пути незамедлительно рассчитывается изменение температуры на каждом 100-метровом участке плети в зависимости от размеров и направления смещений рисок на соседних «маячных» шпалах. При регулярных осмотрах производится наблюдение за участками плетей со смещением контрольных сечений от 5 до 10 мм. Если укорочения плети на контрольных участках не превышают 10 мм, необходимо по результатам полученных укорочений определить фактическую температуру закрепления, внести ее в Журнал учета службы и температурного режима рельсовых плетей, указать границы подвижек плети и пользоваться фактической температурой закрепления плети до восстановления ее в оптимальном режиме работы (t_опт±5^оС).

Если после обнаружения укорочения плети на 10 мм и более, но не свыше 20 мм (смещение рисок «внутрь» контрольного участка) ожидается повышение температуры рельсов относительно температуры закрепления плетей более чем на 15°С, то на период действия указанных температур до выполнения регулировки напряжений скорость движения поездов ограничивается до 60 км/ч.

При установлении укорочений плети на контрольных участках более 10 мм, но не свыше 20 мм, необходимо:

определить по методике, приведенной выше, изменения длин плетей на участках между «маячными» шпалами;

рассчитать фактическую температуру закрепления контрольных участков (между соседними «маячными» шпалами);

определить допускаемое по устойчивости пути повышение температуры закрепления плетей [∆t_у] для рассматриваемых контрольных участков;

рассчитать по методике расчетный интервал температуры закрепления плети, т.е. max t_з и min t_з и сопоставить его с полученной на угоняемых участках фактической температурой закрепления плети (t_з.ф).

Расчет фактической температуры закрепления плетей для схемы подвижек их относительно контрольных сечений относительно «маячных» шпал (рисунок 5.4) приведен ниже.

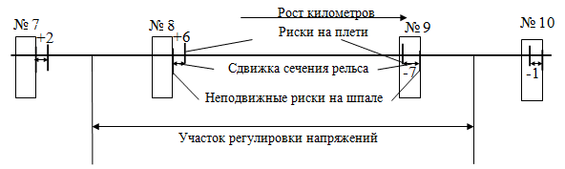

Рисунок 5.4 Схема определения подвижек рельсовых плетей относительно контрольных сечений на «маячных» шпалах

Оптимальная температура закрепления + 30 ± 5°С;

температура закрепления плети + 32°С;

на 7-й «маячной» шпале сдвижка + 2 мм (+ при смещении в направлении роста километров), на 8-й + 6 мм, на 9-й (–7) мм, на 10-й (– 1) мм.

Отклонение температуры закрепления определяется по формуле:

где – измеренное фактическое удлинение («+») или укорочение («–») участка плети, мм; – расстояние между «маячными» шпалами (≈100 м); 85 – переходный коэффициент, равный , где – коэффициент линейного расширения рельсовой стали, равный 0,0000118, 1/град.

Для 100-метрового участка _.

Для участка 8 – 9, длина которого укоротилась, отклонение температуры составит

Δt= 0,85((–7) – 6) = – 11°С,

т.е. фактическая температура закрепления (t_з.ф.) участка 8 – 9 составит

(t_з.ф.) = 32 – 11 = 21°С.

Так как t_з.ф. выходит за нижний предел оптимальной температуры, то необходимо принять меры по введению ее в оптимальную температуру закрепления. В этом случае возможно произвести регулировку температурных напряжений, т.к. подвижки по соседним «маячным» шпалам (№7, №10) не превышают 5 мм.

В данном примере регулировка напряжений должна быть выполнена на участке 8 - 9 плюс по 50 метров с обеих сторон.

Если укорочения плети на контрольных участках не превышают 10 мм, необходимо по результатам полученных укорочений определить фактическую температуру закрепления, внести ее в Журнал учета службы и температурного режима рельсовых плетей, указать границы подвижек плети и пользоваться фактической температурой закрепления плети до восстановления ее в оптимальном режиме работы (t_опт±5^оС).

Если t_з.ф ниже нижней границы (mint_з) расчетного интервала, то плети закрепляются и в декадный срок производятся работы по вводу плетей в оптимальный интервал температуры закрепления (t_опт±5^оС). До ввода плетей в t_опт±5^оС плети закрепляются, а скорость движения поездов ограничивается до 40 км/ч.

Если выявленный участок с t_зф≤mint_з находится в пределах затяжного спуска или в ближайшие дни ожидается повышение температуры рельсов, в прямых и в кривых радиусами 800 м и более не менее чем на 30-35⁰С, а в кривых радиусами менее 800 м на 20-25⁰С, то движение поездов прекращается и сразу же выполняются работы по восстановлению температурного режима работы плетей.

В суточный срок температура закрепления рельсовой плети, рассчитанная по величине смещения рисок на «маячных» шпалах, вносится в Журнал учета службы и температурного режима рельсовых плетей (оба экземпляра), а также в выписки из журнала бесстыкового пути у ПДБ, ПД, ПЧУ, ПК. Температура закрепления плети, рассчитанная по величине смещения рисок на «маячных» шпалах, может быть изменена в Журналах учета службы и температурного режима рельсовых плетей и выписках только после выполнения работ по разрядке (регулировке) напряжений в плетях бесстыкового пути.

При выявлении подвижек на концевых участках длинных плетей, протяженность которых не превышает 800 м производится разрядка напряжений и ввод в оптимальную температуру закрепления этих концов плети.

Если t_з.ф. выходит за нижний предел оптимального интервала (t_опт - 5⁰С) на большем протяжении длинной плети, то принимаются меры по введению ее в оптимальную температуру закрепления с разрезкой и последующим восстановлением сваркой.

Для предотвращения угона плетей необходимо обеспечивать постоянное усилие затяжки в пределах установленных норм гаек стыковых, клеммных, закладных болтов, шурупов, а также прижатие рельсов к основанию на участках со скреплениями АРС-4, Пандрол-350, КПП-5. Контроль затяжки опрделяется по обеим рельсовым нитям.

Плановое сплошное закрепление (подтягивание) клеммных и закладных болтов для скрепления КБ65, шурупов на путях различных классов и линиях различной специализации должно производиться с периодичностью:

на путях 1 и 2 классов линий специализация «В», «С», «О» и «Т» – не реже 1 раза в год;

на остальных путях 1 и 2 классов не реже 1 раза в 2 года;

на путях 3 класса не реже 1 раза в 3 года;

на путях 4 и 5 классов не зависимо от специализации линий не реже 1 раза в 4-5 лет.

Для промежуточных рельсовых скреплений с упругими клеммами периодичность подтягивания гаек болтов, шурупов и необходимость обеспечения требуемых усилий прижатия рельсов к основанию устанавливается по результатам измерений весной и осенью.

Контроль за величиной крутящего момента болтов, шурупов осуществляется динамометрическими ключами, усилием прижатия рельсов к основанию анкерных скреплений - специальными приборами (типа АпАТэК-ИПК-1 или др.) при осенних и весенних осмотрах пути. По результатам контроля, при необходимости, назначается затяжка болтов, шурупов.

Контроль за усилием затяжки клеммных и закладных болтов, шурупов и усилиями прижатия рельсов к основанию (скрепления АРС-4, Пандрол-350, КПП-5) осуществляется по обеим рельсовым нитям на 10 шпалах подряд, расположенных на коротких плетях (≤800 м) в трех зонах – на концевых участках (на протяжении до 50 м от концов плетей) и в средней части плети; на длинных плетях – на концевых участках и через каждые 400 м по длине плети.

По результатам контроля составляется ведомость. Ведомость хранится в техническом отделе дистанции пути в течение 5 лет.

При падении уровня затяжки болтов, шурупов ниже допускаемых значений, приведенных в таблице 2.1, а для регионов с годовыми амплитудами температуры рельсов более 110⁰С – в таблице 5.1, назначается сплошное их подтягивание. При снижении усилий прижатия рельса к основанию скреплениями АРС-4 до 17 кН и ниже - в прямых и в кривых радиусами более 1200 м, и до 15 кН и ниже - в кривых радиусами 1200 м и менее, монорегуляторы должны переводиться на 4 позицию.

Контроль крутящего момента болтов (шурупов) и усилий прижатия рельсов к основанию дополняется простукиванием молоточком. Если при простукивании будет обнаружено более 10% ослабших болтов, шурупов, клемм в недельный срок назначается инструментальная проверка. Если при этой проверке выявлено, что более 25% скреплений обеспечивают прижатие рельса к основанию ниже допускаемых значений, то на всем полигоне проверки назначается сплошное подтягивание болтов и шурупов и перевод монорегулятора скреплений АРС-4 на 4-ю позицию. Если менее 25% скреплений не обеспечивают допускаемого прижатия, то подтягивание производится лишь на тех скреплениях, на которых выявлено ослабление.

5.3 Контроль за температурной работой уравнительного пролёта и концов бесстыковых плетей

По данным расчета дипломника Трифонова Д.А. установлено, что сумма зазоров в уравнительном пролете зависит от величины сопротивления в стыке Rc и погонного сопротивления за счет промежуточного скрепления в активной зоне плети и в пределах уравнительных рельсов r. Рассмотрим график зависимости Ʃƛ =f(r) при R_c = 20 т (Рис5.5).

Рисунок 5.5 - Зависимость Ʃƛ =f(r) при R_c = 20 т (196 кН)

Исходя из рис 5.5 при =80ºС сумма зазоров может изменяться на150мм. Вследствие чего необходимо укладываем 3 уравнительных рельса каждый из которых составляет 12,55м и производим замену в осенне-зимний период и далее в весенне-летний, следовательно за год требуется 6 заменых уравнительных рельс.

1. Определение расчётного интервала температур для закрепления плетей и сопоставление с оптимальным интервалом

Возможность укладки бесстыкового пути в конкретных условиях устанавливается сравнением допускаемой температурной амплитуды [T] для данных условий с фактически наблюдавшейся в данной местности амплитудой колебаний температуры T_а.

Если T_а< [T], то бесстыковой путь можно укладывать.

Значение T_а определяется как алгебраическая разность наивысшей и наинизшей температур рельса, наблюдавшихся в данной местности (при этом учитывается, что наибольшая температура рельса на открытых участках превышает на 20 °С наибольшую температуру воздуха)

, (5.1)
