2 Организация вагонопотоков и поездопотоков на станции
Находка - Восточная
2.1 Определение объема работы станции
Объем работы и порядок направлений вагонопотоков станции устанавливается на основании плана формирования поездов, данных о составах транзитных поездов и поездов, поступающих в расформирование, а также остатков вагонов с предыдущих суток.
Технология работы сортировочной станции Находка-Восточная разрабатывается исходя из плановых среднесуточных вагонопотоков.
Различают следующие вагонопотоки:
– транзитные без переработки, прибывшие в поездах, с которыми после прибытия выполняют технические и коммерческие операции и отправляют со станции в том же или в частично измененном составе;
– транзитные с переработкой, прибывшие с участков в поездах поступающих в расформирование и включаемые затем в составы поездов своего формирования;
– местные, с которыми, кроме технических и коммерческих операций, выполняются также грузовые.
На основании справки о выполнении показателей станции Находка-Восточная за январь 2016 года определены размеры движения вагонопотоков станции Находка-Восточная. Для построения диаграмм вагонопотоков и дальнейших расчетов формируется косая таблица 2.1.
На станцию Находка-Восточная следуют полувагоны со станций: Ерунаково, Терентьевск, Мереть; платформы: Устьильинская, Облык, Москва-Повелецкая; цистерны: Дземги, Суховская. В косой таблице для удобства все вагоны, следующие с данных станций объединены в колонку «Находка», так как на станцию Находка - Восточная они поступают с одного направления.
Таблица 2.1
Корреспонденция гружёных вагонопотоков по роду подвижного состава станции Находка-Восточная
|
| Род подвижного состава | Находка-Восточная | Находка и далее | Всего: | |||||||||||
| Топливно-Бункерная Компания (ТБК) | Восточный Уральский терминал | ППК-1 - Лесной комплекс | ВСК – 2 (6 причал) | ВСК - 1 (7,8 причал) | Восточный лесной порт | СК Малый порт (35 причал) | ППК-3 "Угольный комплекс" | Итого: | |||||||
| Находка-Восточная | Топливно-Бункерная Компания (ТБК) | цистерны |
|
|
|
|
|
|
|
| 0 |
| 0 | ||
| Восточный Уральский терминал | полувагоны |
|
|
|
|
|
|
|
| 0 |
| 0 | |||
| ППК-1 - Лесной комплекс | полувагоны |
|
|
|
|
|
|
|
| 0 |
| 0 | |||
| ВСК - 2 (6 причал) | платформы |
|
|
|
|
|
|
|
| 0 | 55 | 55 | |||
| полувагоны |
|
|
|
|
|
|
|
| 0 |
| |||||
| ВСК - 1 (7,8 причал) | платформы |
|
|
|
|
|
|
|
| 0 | 120 | 120 | |||
| полувагоны |
|
|
|
|
|
|
|
| 0 |
| |||||
| Восточный лесной порт | полувагоны |
|
|
|
|
|
|
|
| 0 |
| 0 | |||
| СК Малый порт (35 причал) | полувагоны |
|
|
|
|
|
|
|
| 0 |
| 0 | |||
| ППК-3 "Угольный комплекс" | полувагоны |
|
|
|
|
|
|
|
| 0 |
| 0 | |||
| Находка и далее | цистерны | 4 |
|
|
|
|
|
|
| 4 |
| 4 | |||
| платформы |
|
|
| 55 | 150 |
|
|
| 205 |
| 205 | ||||
| полувагоны |
| 160 | 200 |
|
| 4 | 13 | 650 | 1027 |
| 1027 | ||||
| Всего: |
| 4 | 160 | 200 | 55 | 150 | 4 | 13 | 650 | 1236 | 175 | 1411 | |||
Количество порожних вагонов определяется как разность между выгруженными и погруженными вагонами. Если погрузка превышает выгрузку, то возникает недостаток порожних вагонов, в противном случае – избыток. Результаты расчета баланса порожних вагонов по станции Находка – Восточная сводятся в таблицу 2.2.
Таблица 2.2
Баланс порожних вагонов по станции Находка-Восточная
|
| Погрузка | Выгрузка | Избыток | Недостаток | |
| Находка-Восточная | Топливно-Бункерная Компания (ТБК) | 0 | 4 | 4 |
|
| Восточный Уральский терминал | 0 | 160 | 160 |
| |
| ППК-1 - Лесной комплекс | 0 | 200 | 200 |
| |
| ВСК - 2 (6 причал) | 55 | 55 |
|
| |
| ВСК - 1 (7,8 причал) | 120 | 150 | 30 |
| |
| Восточный лесной порт | 0 | 4 | 4 |
| |
| СК Малый порт (35 причал) | 0 | 13 | 13 |
| |
| ППК-3 "Угольный комплекс" | 0 | 650 | 650 |
| |
| Находка и далее | 1236 | 175 |
| 1061 | |
| Итого: | 1411 | 1411 | 1061 | 1061 | |
Из таблицы видно, что на станции скапливается большой избыток порожних вагонов.
По данным таблиц 2.1 и 2.2 строится диаграмма груженых и порожних вагонопотоков.

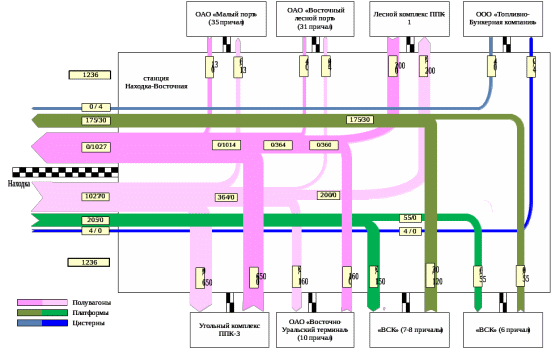

Рисунок 2.1. Диаграмма груженых и порожних вагонопотоков
2.2 Определение размеров движения в поездах
Рассчитанные размеры вагонопотоков должны быть включены в соответствующие поезда.
Число поездов, поступивших в расформирование на станцию Находка-Восточная определяется по формуле, поездов:
| | (2.1) |
где
– суточный транзитный вагонопоток с переработкой, вагоны;
– суточный вагонопоток местных вагонов.
Для четного направления число вагонов, поступающих в расформирование составит:
вагон (полувагоны и цистерны); 205 вагонов (платформы) следующие на ВСК-1 и ВСК-2 проходят станцию Находка-Восточная без переработки прямиком в Третий парк и далее на подъездные пути, состав которых может быть от 40 до 60 вагонов.
Для полувагонов и цистерн:
поездов.
Для получения целого количества поездов распределим вагоны на составы поездов, поступающих в расформирование, следующим образом: 6 поездов из 64 вагона; 6 поездов из 68 вагонов; 1 поезд из 70 вагонов;2 поезда из 56 вагонов; 1 поезд из 57 вагонов.
