Текст из файла (страница 14)

Рисунок 6.3. Перекидное устройство «Охрана труда»

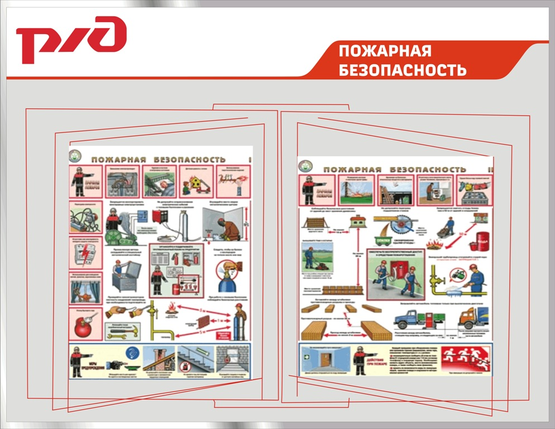

Рисунок 6.4. Перекидное устройство «Пожарная безопасность»

Рисунок 6.5. Перекидное устройство «Безопасность труда»

Рисунок 6.6. Перекидное устройство «Электробезопасность»

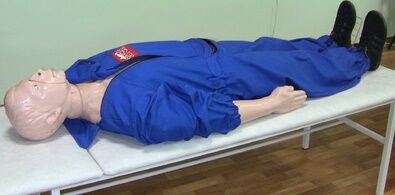

Слева от рабочего места ведущего инженера по охране труда установлена кушетка, где лежит манекен-тренажер сердечно-легочной и мозговой реанимации, оборудованный средствами индикации (рисунок 6.7).

Рисунок 6.8. Тренажер сердечно-легочной и мозговой реанимации «Максим»

Здесь же на стене закреплено перекидное устройство «Оказание первой доврачебной помощи» с плакатами, демонстрирующими (рисунок. 6.9)

Рисунок 6.9. Перекидное устройство «Оказание первой помощи»

Все экспонаты и устройства на стенах и стендах размещены на высоте от 0,8 метров до 3 метров от пола.

В качестве наглядного пособия в кабинете используются элементы одежды и средств индивидуальной защиты, неопломбированный газодымозащитный комплект, специальный инструмент для работы под напряжением, диэлектрические перчатки, полный комплект зимнего костюма марки «Движенец» со светоотражающим жилетом, расцепной рычаг, набор средств оказания первой медицинской помощи (аптечка, жгут, устройство для проведения искусственной вентиляции легких) и другие материалы.

В процессе обучения аудитории основное внимание слушателей обращено к той стене, где находится лектор. Для снижения зрительных нагрузок она не имеет окна, вместо оконного проема-магнитно-маркерная доска, нижний край находится на высоте 0,90 метра от пола. При использовании мультимедийных средств обучения над доской предусмотрен выдвижной экран для видеопроектора.

В ходе работы инженер по охране труда использует целый ряд журналов, которые находятся в книжном шкафу – различных видов инструктажей, выдачи средств индивидуальной защиты, проверки знаний, трехступенчатого контроля; регистрации несчастных случаев на производстве, регистрации проверки знаний работников по охране труда, учета занятий по охране труда, учета огнетушителей и других.

Для поддержания стабильных параметров микроклимата кабинет оборудован сплит-системой, а также автоматическим увлажнителем воздуха. Все розетки в кабинете заземлены, на входе электрических кабелей в кабинет установлен распределительный щиток с устройствами защитного отключения, для исключения поражения электрическим током. При тушении неконтролируемого горения в кабинете предусмотрены два огнетушителя марки ОП-5. Все электрические устройства в кабинете подключены к сети через сетевые фильтры, а учебные компьютеры – источники бесперебойного питания.

На случай чрезвычайного происшествия на выходе из кабинета прикреплен план эвакуации, а также на книжном шкафу у выхода размещен опломбированный газодымозащитный комплект.

Для улучшения освещенности в помещении произведена окраска стен в светлые тона: бледно-желтый с примесью розового. Простенки окон также окрашены в светлые тона.

Для удобства перемещения по кабинету в выбраны следующие расстояния между элементами интерьера:

• между рядами двухместных столов- 60 см;

• между рядами столов и наружной продольной стеной, а также между рядами и тематической витриной у внутренней стены- 50 см;

• между передними столами и преподавательским столом – 50 см;

• от классной доски до первых ученических столов – 180 см

• от последних столов до шкафов, стоящих у задней стены- 80 см;

• крайний ряд в кабинете находится на расстоянии 480 см от доски

Для демонстрации фильмов оконные проемы оборудованы светозащитными затемняющими шторами, сочетающимися с цветом стен и имеющими ткань с рисунком, успокаивающим глаза и создающим ровный фон.

Пол в кабинете деревянный, покрытие пола – негорючий промышленный линолеум с раскраской «под паркет», оттенок - светло-желтый «дуб», что способствует увеличению освещенности кабинета, так как светлые тона в сочетании с ламинированной поверхностью линолеума хорошо отражают солнечные лучи.

6.2 Расчет естественного и искусственного освещения кабинета по охране труда станции Находка

6.2.1 Расчет естественного освещения кабинета по охране труда станции Находка

Освещение рабочих мест на производстве является очень важным фактором охраны труда. Неверно рассчитанное освещение ведет к снижению производительности, невнимательности работников, а также ухудшению их зрения. Более того, неправильно подобранное освещение может повлечь увеличение затрат на электроэнергию и покупку дополнительных источников света. Параметры освещенности помещений бытовых и производственных назначений регламентируются [4].

Расчет естественного освещения помещения определяется исходя из площади световых проемов.

Требуемая площадь окна при боковом освещении, обеспечивающая нормированное значение коэффициента естественной освещенности, определяется по формуле:

(6.1)

где – площадь световых проемов при боковом освещении, м²;

– площадь пола помещения, м²;

– нормированное значение КЕО;

– коэффициент запаса, зависит от запыленности рабочего помещения и принятый 1,3;

– световая характеристика окна (по таблице 6 [7]);

– коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию (по таблице 10 [7]);

– коэффициент, учитывающий затенение окон противостоящими зданиями (по таблице 7 [7]);

– общий коэффициент светопропускания.

Общий коэффициент светопропускания определяется по формуле:

(6.2)

где – коэффициент светопропускания материала (таблица 8 [7]);

–коэффициент, учитывающий потери света в переплетах светового проема (таблица 8 [7]);

– коэффициент, учитывающий потери света в несущих конструкциях (при боковом освещении = 1);

– коэффициент, учитывающий потери света в солнцезащитных устройствах (таблица 9 [7]).

Нормированное значение КЕО определяется с учетом характера зрительной работы, системы освещения, светового климата района расположения здания на территории Российской Федерации, по формуле:

(6.3)

где N – номер группы административного района по обеспеченности естественным светом (Приморский край –район 5 по Приложению Д [4]);

– нормированное значение КЕО (по таблице 2 [7]);

– коэффициент, учитывающий особенности светового климата района (по таблице 4 [7] для Приморского края =0,8).

Расчёт по формулам (6.1) - (6.3):

м².

Для нормальной работы в помещении кабинета охраны труда станции Находка при выполнении всех требований техники безопасности и санитарных норм необходим световой проём площадью 10,4 м². В реальных условиях это выполняется.

6.2.2 Расчет искусственного освещения в кабинете охраны труда станции Находка

Расчёт сводится к необходимому количеству светильников для обеспечения нормируемого значения нормативной освещенности. Количество светильников по типу источника света определяется по формуле:

(6.4)

где Ф– световой поток лампы, лм;

– нормативная освещенность, лк, (таблица 2 [7]);

–коэффициент запаса, учитывающий запыление светильников и износ источников света в процессе эксплуатации, (таблица 5 [7]);;

– площадь помещения, м²;

–поправочный коэффициент, неравномерность освещения, = 1,1;

– количество ламп в светильнике;

– коэффициент затенения рабочего места работающим, =0,9;

–коэффициент использования светового потока , (таблица 13 [7]);.

Коэффициент использования светового потока определяется в зависимости от типа светильника, коэффициентов отражения стен и потолка помещения и индекса помещения, рассчитываемого по формуле:

(6.5)

где и – длина и ширина помещения, м;

– высота подвеса светильника над рабочей поверхностью, м.

Расчёт по формулам (6.4) - (6.5):

; следовательно, =0,48.

светильников.

Размещение светильников в кабинете охраны труда представлено на рисунке 6.10.

Рисунок 6.10. Размещение светильников в кабинете охраны труда станции Находка

Таким образом, в помещении кабинета охраны труда требуется пять светильников для качественного выполнения работ и поставленных задач. Кабинет охраны труда станции Находка оборудован пятью светильниками, что говорит о соблюдении в нем норм по искусственному освещению.

1. Расчет экономической эффективности при вводе в штатное расписание дополнительной бригады ПТО (4 человека)

В рамках раздела 5 «Построение суточного плана-графика работы станции Находка в условиях увеличения грузопотока» графическим методом произведено моделирование работы станции Находка. По итогам моделирования произведен расчет показателей работы и выявлено, что станция Находка условно справляется с планируемым увеличением грузопотока, однако наблюдается завышение норматива простоя тягового и нетягового подвижного состава, установленного технологическим процессом станции. В то же время коэффициенты загрузки бригад ПТО составляют 0,92 и 0,95, соответственно, для бригад транзитного и приемоотправочного парков, при установленном нормативе загрузки 0,75-0,80.

Таблица 7.1

Явочный штат работников ПТО станции Находка

Категория работника	Фактическая численность, бригад/ по чел	Нормативная численность
Оператор ПТО	1/1	1/1
Старший осмотрщик вагонов	1/1	1/1
Осмотрщик-ремонтник вагонов парка А	1/2	1/2
Осмотрщик-ремонтник вагонов парка ТР+СП	1/4	2/8
Осмотрщик-ремонтник вагонов парка ПОП+СП	1/4	1/4
Итого, чел	12	16

Железнодорожная станция Находка по факту является системой, которая производит обслуживание поступающих в неё требований – то есть системой массового обслуживания с накопителем конечной мощности, где в роли «требований» выступают подвижной состав и находящийся в нем груз. Согласно теории массового обслуживания, превышение норматива загрузки элемента системы влечет за собой увеличение очереди поступающих требований и заполнение накопителя-то есть путей. В случае поступления в систему запросов, требующих дополнительное время на обработку (в данном случае - это поступление на станцию технически неисправных вагонов и др.), накопитель переполняется и система отказывает требованиям в обслуживании, что замедляет работу более крупной системы массового обслуживания. Поэтому в рамках дипломного проекта предлагается снижение загрузки бригад ПТО посредством внедрения дополнительной бригады осмотрщиков-ремонтников вагонов, занятых осмотром отправляющихся поездов и уменьшение ожидания подвижным составом очереди на осмотр и отправление-то есть снижение непроизводительных простоев. Таким образом, целью раздела экономической эффективности является расчет целесообразности внедрения мероприятий по сокращению простоев подвижного состава и снижению загрузки бригад осмотрщиков-ремонтников вагонов ПТО станции Находка в условиях увеличения грузопотока.

Для определения эффективности предлагаемых мероприятий в рамках дипломного проекта принято решение использовать метод непосредственного расчета.
