Результаты измерений локальной вибрации

Данные уровней виброускорения в октавных полосах частот, полученные в ходе измерений, занесли в таблицу 2.5 и построили график (рисунок 2.6).

Уровни локальной вибрации на рабочем месте монтажника технического трубопроводов превышают ПДУ на 0,9 − 5,2 дБ в диапазоне от 63 до 500 Гц.

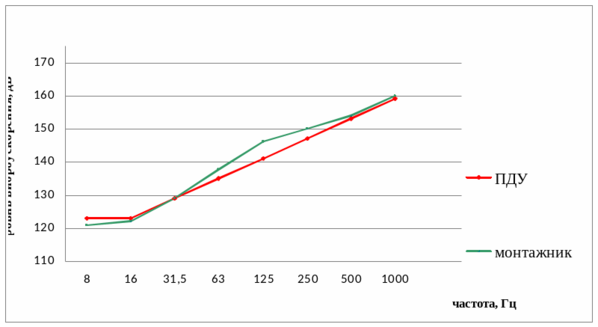

Рисунок 2.6 Уровни виброускорения локальной вибрации

Результаты хронометража рабочего дня монтажников, позволяют отметить, что время чистого бурения занимает 25 – 35 %, подготовительных 15 – 50 % и вспомогательных 5 – 15 %. Во время выполнения данных операций шум и вибрация действуют на всех членов бригады производства инженерных сетей, при бурении наибольшим уровням шума и вибраций в основном подвержен монтажник технологического трубопровода. При 8-часовой рабочей смене рабочие бригады находятся в контакте с вибрирующим оборудованием, создающим шум общего характера. Наряду с этим монтажники испытывают дополнительно и вибрации местного характера.

2.3 Разработка рекомендаций и их обоснование

Мероприятия по борьбе с производственным шумом и вибрацией в ООО «КонТек-Сервис» можно осуществлять по 2 направлениям:

1) Внедрять мероприятия направленные на снижения уровня шума и вибрации непосредственно в самом источнике.

2) Обеспечить сотрудников компании эффективными СИЗ в зависимости от специфики условий труда.

Для уменьшения шума в источнике его образования необходимо по возможности заменять ударные взаимодействия деталей безударными, возвратно-поступательные движения – вращательными, демпфировать вибрацию соударяющихся деталей и отдельных узлов агрегата путем сочленения их с материалами, имеющими большое внутреннее трение: резиной, пробкой, битумом, битумными картонами, войлоком, асбестом и др.

Интенсивность вибраций деталей агрегатов, имеющих большие излучающие шум поверхности (корпуса агрегатов, кожухов, крышек и т. п.), следует уменьшать путем:

1. облицовки этих поверхностей или заполнения специально предусмотренных в них воздушных полостей демпфирующими вибрацию материалами;

2. устройства гибких связей (упругих прокладок, пружин) между этими деталями и узлами агрегата, вызывающих вибрации;

3. замены металлических деталей деталями из пластмасс или других незвучных материалов;

4. предусматривание минимальных допусков при изготовлении и сборке деталей агрегата для уменьшения зазоров в сочленениях деталей и тем самым уменьшения энергии соударений;

5. широкого внедрения смазки соударяющихся деталей вязкими жидкостями и помещения в жидкостные масляные и другие ванны вибрирующих и издающих шум деталей (шестеренчатых редукторов и т. п.);

6. замены подшипников качения подшипниками скольжения в случаях, когда преобладающим шумом является шум подшипников;

7. заключения в изолирующие кожухи шумных узлов агрегата (шестеренчатых редукторов, цепных, ременных и других передач, соударяющихся деталей и двигателей.

Агрегаты, создающие сильный шум вследствие вихреобразования или выхлопа воздуха или газа, вентиляторы, воздуходувки, пневматические инструменты и машины необходимо снабжать специальными глушителями.

В качестве мер по снижению интенсивности вибраций в источнике вибрации можно применять специальные виброгасящие пружинные каретки, специальные пневмоподдержки, исключающие постоянный контакт человека с вибрирующим инструментом. Для предупреждения распространения вибраций на рабочие места проводятся технические мероприятия, заключающиеся в устройстве специальных фундаментов или амортизаторов [20, 26].

В ООО «КонТек-Сервис» в качестве средства индивидуальной защиты против шума используют противошумные вкладыши, недостатками которых является низкая эффективность и короткий период использования.

В этой связи было предложено в качестве СИЗ использовать противошумные наушники. Для сравнительного анализа по эффективности защиты и экономической целесообразности были выбраны 3 модели наушников СОМЗ-3 ПУМА, СОМЗ-5 ШТУРМ, VENITEX SUZUKA 2 (таблица 2.6).

В таблице 2.7 представлены данные по эффективности снижения уровня звукового давления на органы слуха в различных диапазонах среднегеометрических частот.

Таблица 2.6

Характеристика СИЗ от шума

Вид СИЗОС Технические характеристики	Вкладыши Макс-30	Наушники
		СОМЗ-3 ПУМА	СОМЗ - 5 ШТУРМ	VENITEX Suzuka 2
Снижение уровня шума, дБ	10	26	30	27
Производитель	Интертекстиль, Россия	ОАО «Суксунский оптико-механический завод», Россия	ОАО «Суксунский оптико-механический завод», Россия	DeltaPlus (Франция)
Масса, г	5	250	250	257
Срок годности	одноразовые	1 год	1 год	1 год
Цена, руб.	8,50	191,00	375,00	421,37
Затраты в год на одного рабочего, руб/год	1360,00	191,00	375,00	421,37

Таблица 2.7

Снижение уровня звукового давления в выбранных СИЗ органов слуха, дБ

Вид СИЗОС	Среднегеометрическая частота, Гц
	125	250	500	1000	2000	4000	8000
Вкладыши Макс-30	10	10	10	13	24	29	25
Наушники СОМЗ-3 ПУМА	11	12	19	26	30	40	35
Наушники СОМЗ-5 ШТУРМ	10	14	22	30	32	38	32
Наушники VENITEX Suzuka 2	8	14	19	27	25	31	29

Для того чтобы выбрать оптимальный вариант, обеспечивающий эффективную защиту от шума, были проведены расчеты в соответствии с представленной формулой [52]:

(2.1)

где: L_i, – уровень шума на рабочем месте, дБ; L_эi – эффективность средства индивидуальной защиты органов слуха на конкретный его вид (уменьшение шума), дБ; L – поправка на надежность защиты; L_доп – допустимый уровень шума по санитарным нормам, дБ.

Поправка на надежность L для полос 125, 250, 500 Гц равна – 5 дБ, для полос 1000, 2000, 4000, 8000 Гц – 10дБ.

Все результаты расчета сведены в общую таблицу 2.8 и построен график эффективности средств индивидуальной защиты (рисунок 2.7).

Из данных в таблице 14 видно, что применение наушников всех моделей будет способствовать эффективному снижению уровня шума ниже ПДУ (80 дБ). Таким образом, решающим моментом в выборе модели наушников будет их стоимость. Поскольку наушники СОМЗ-3 ПУМА являются самыми дешевыми из всех 3-х моделей, то расчет экономической эффективности был произведен именно по этой модели.

Таблица 2.8

Снижение уровня звукового давления в выбранных СИЗ органов слуха, дБ

Вид СИЗОС	Среднегеометрическая частота, Гц
	250	500	1000	2000	4000	8000
Вкладыши Макс-30	87,4	87,4	89,4	78,4	73,4	77,4
Наушники СОМЗ-3 ПУМА	79,4	78,4	76,4	72,4	62,4	67,4
Наушники СОМЗ-5 ШТУРМ	79,6	75,4	72,4	70,4	64,4	70,4
Наушники VENITEX Suzuka 2	83,4	78,4	75,4	77,4	71,4	73,4

Рисунок 2.7 Эффективность выбранных СИЗ органов слуха в различных диапазонах частот

Стоимость одной пары противошумных вкладышей Макс–30 составляет 8,5 руб. Определим затраты на вкладыши в год:

(2.2)

где: N – количество смен в год; n – количество пар вкладышей, используемых в смену; q – число слесарей; Ц – цена одной пары вкладышей, руб.

Стоимость одной пары противошумных наушников СОМЗ-3 ПУМА составляет 191 руб, тогда затраты на приобретение данных наушников в год составят:

(2.3)
