При проведении измерений максимальных уровней звука колеблющегося во времени шума переключатель временной характеристики прибора устанавливают в положение «медленно». Значения уровней звука снимают в момент максимального показания прибора.
Интервалы отсчета уровней звука колеблющегося во времени шума при измерениях эквивалентного уровня продолжительностью 30 мин составляют 5 – 6 с при общем числе отсчетов 360.
При проведении измерений эквивалентных уровней звука непостоянного шума переключатель временной характеристики прибора устанавливают в положение «медленно», измеряют уровни звука и продолжительность каждой ступени [32].
Для ориентировочной оценки непостоянной вибрации следует использовать метод дозной оценки; получаемая характеристика – эквивалентное корректированное значение (или уровень) виброскорости (или виброускорения).
Время усреднения (интегрирования) прибора при измерении локальной вибрации должно быть не менее 1 с, а общей вибрации – не менее 10 с. Измерения проводят непрерывно или через равные промежутки времени (дискретно).
При непрерывном измерении дозы вибрации или эквивалентного корректированного значения контролируемого параметра длительность наблюдения должна быть: для локальной вибрации – не менее 5 мин; для общей вибрации – не менее 15 мин.
Возможность использования результатов одного наблюдения для характеристики дозы за рабочую смену должна проверяться сравнением полученного результата с результатом непрерывного измерения за смену и последовательной статистической обработкой результатов, полученных при последовательном выполнении наблюдений указанной длительности.
При использовании приборов со стрелочным указателем или цифровой индикацией показания фиксируют в момент отсчета независимо от поведения стрелки (ее движения) или цифровой индикации (смены показаний), не производя визуального усреднения показаний.
Дискретные измерения начинают с проведения исходного числа наблюдений не менее 3.Необходимое число наблюдений, обеспечивающее требуемую точность результатов, определяют по итогам обработки результатов измерений [17, 32].
Для измерения шума и вибрации на рабочих местах, в процессе бурения, использовался шумомер, виброметр, анализатор спектра 1-го класса точности «Ассистент TOTAL» (рисунок 2.1) [58]. Данный прибор предназначен для измерения уровней звука, звукового давления и частотного анализа в диапазонах звука, инфразвука и ультразвука, уровней виброускорения, и частотного анализа в диапазонах общей и локальной вибрации по 3-м каналам одновременно.
Рисунок 2.1 Шумомер, виброметр, анализатор спектра «Ассистент TOTAL»
Принцип работы основан на преобразовании звукового давления с помощью микрофона или ускорения с помощью вибропреобразователя в электрический сигнал, обрабатываемый далее специализированным микропроцессором.
Прибор представляет собой малогабаритный моноблок с автономным питанием от аккумуляторов и состоит из блока измерительного, предусилителя микрофонного, микрофонов конденсаторных МК265, МК233, ВМК205, вибропреобразователя АР38, АР40. Принцип работы основан на преобразовании звукового давления с помощью микрофона или ускорения с помощью вибропреобразователя в электрический сигнал, обрабатываемый далее специализированным микропроцессором. Информация о режиме работы прибора и измеренных величинах отображается на цветном дисплее. Прибор имеет энергонезависимую память для записи служебной информации и результатов измерений. Результаты из энергонезависимой памяти прибора могут быть переписаны на стандартный USB флэш диск, или переданы в персональный компьютер с помощью программного обеспечения [58].
Прибор в режиме шумомера соответствует классу 1 по ГОСТ 17187-81, МЭК 61672-1, в режиме виброметра по ГОСТ ИСО 8041-2006. Октавные и третьоктавные фильтры соответствуют классу 1 по МЭК 61260.
Технические характеристики шумомера, виброметра, анализатора спектра «Ассистент TOTAL» приведены в таблице 2.1.
Таблица 2.1
Технические характеристики «Ассистент TOTAL» [58]
| Вид измерений | Что измеряется | ||||
| Диапазон, Гц | Частотные коррекции, диапазон | Временные характеристики | Спектры, Гц | ||
| Октавный | Третьоктавный | ||||
| Шум | 10-20000 | 20-140 дБА 22-140 дБС 30-140 дБZ 10-140 дБ спектры | Эквивалент, быстро, медленно, импульс, пик | 31,5-16 000 | 25-20000 |
| Инфразвук | 1,6-20 | 20-140 дБG 30-140 дБZI | Эквивалент, быстро, медленно, 30 сек. | 2-16 | 1,6-20 |
| Ультразвук | 12,5-40000 | 30-150 дБ | Эквивалент, быстро, медленно | 16000-31500 | 12500-40000 |
| Общая вибрация | 0,8-80 | 60-170 дБ Wd 60-170 дБ Wk 60-170 дБ Wm, Wc, We, Wj, Bw, Bwm | Эквивалент, 1c, 5c, 10c, Nc MTVV | 1-63,5 | 0,8-80 |
| Локальная вибрация | 8-1250 | 60-170 дБWh, Bh | Эквивалент, 1c, 5c, 10c, Nc MTVV | 8-1000 | 6,3-1250 |
Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ, не более ±0,7.
Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 79,58 Гц, дБ ± 0,5 [41].
2.2 Результаты проведенных измерений и их анализ
В результате теоретического исследования воздействия шума и вибрации на здоровье монтажников технологических трубопроводов ООО «КонТек-Сервис», занятых в производстве буровых работ, была поставлена цель: определить уровень шума и вибрации на рабочем месте монтажника технологических трубопроводов ООО «КонТек-Сервис» для разработки рекомендаций по снижению уровня звукового давления и локальной вибрации.
В ООО «КонТек-Сервис» при измерении уровня шума на рабочих местах монтажников технологических трубопроводов микрофон шумомера, марки «Ассистент TOTAL», устанавливался на уровне уха работающих (крепился на каску) – не менее 1,5 м от поверхности земли. Данный метод измерения уровня шума обеспечивает более высокую точность и является предпочтительным.
В соответствии с требованиями ГОСТ 12.1.050-86 ССБТ «Методы измерения шума на рабочих местах» перед началом измерений произвели калибровку прибора с помощью акустического калибратора SV30A [17].
Микрофон шумомера крепился к каске рабочего и был ориентирован в сторону бурового станка – источника шума. Прибор устанавливался в положение медленно, выбирался режим АРМ-Ш, после чего производился замер эквивалентного уровня шума на рабочих местах, при работе с буровой установкой марки DD 200 [28].
Время измерения эквивалентного уровня шума составляло не менее 30 минут для одного рабочего места.
По результатам проведенных нами замеров в феврале 2016 г. было установлено, что при работе бурового инструмента – станка марки DD 200 эквивалентные уровни шума на рабочем месте монтажника достигают 87,1 дБА и превышают допустимые уровни СН 2.2.4/2.1.8.562-96 на 7,1 дБА (8,8 %) (таблица 2.2) [52].
Таблица 2.2
Замеры уровня шума на рабочем месте монтажника в 2013 – 2016 гг.
| Рабочее место | Общий уровень звука, дБА | ПДУ | Превышение, % в 2016 | |
| 2013 г. | 2016 г | |||
| Монтажник технологического трубопровода | 86,9 | 87,1 | 80 | 8,8 |
Представим данные результатов измерения уровня шума на рабочих местах в графическом виде (рисунок 2.2).
Рисунок 2.2 Уровень шума на рабочем месте монтажника технического трубопроводов 2013 – 2016 гг.
Превышение допустимых уровней СН 2.2.4/2.1.8.562-96 отмечается на протяжении 4 лет. В среднем превышение составляет около 8 %.
В ходе исследований были также получены данные о спектре шума, создаваемого буровым станком марки DD 200 (таблица 2.3). Данные таблицы 2.3 представили в графическом виде (рисунок 2.3).
Таблица 2.3
Характеристика шума на рабочем месте в 2014 гг.
| Рабочее место | Уровни звукового давления, дБ в октавных полосах со среднегеометрическими частотами Гц | Общий уровень звука, дБА | ||||||||
| 31 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| ПДУ | 107 | 95 | 87 | 82 | 78 | 75 | 73 | 71 | 69 | 80 |
| Монтажник технологического трубопровода | 100,3 | 98,2 | 93,8 | 93,2 | 88,4 | 85 | 81,5 | 76,2 | 71,9 | 87,1 |

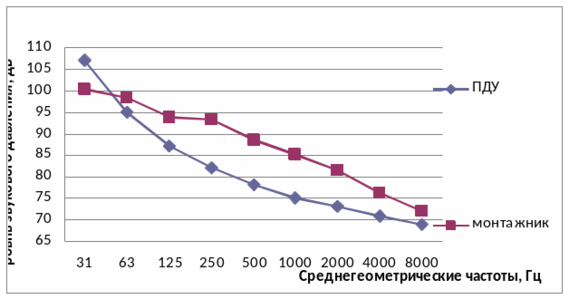

Рисунок 2.3 Частотная характеристика шума
Спектр шума, создаваемого буровым станком марки DD 200, носит среднечастотный характер. Уровни шума на рабочем месте монтажника технического трубопроводов превышают ПДУ на 3,2 дБ в диапазоне от 63 до 8000 Гц.
Для измерения уровня локальной вибрации на рабочем месте монтажника технического трубопроводов использовался прибор «Ассистент TOTAL». Перед началом проведения измерений, в соответствии с требованиями ГОСТ 12.1.012-2004 ССБТ «Вибрационная безопасность», выполнили калибровку прибора с помощью вибрационного калибратора АТ-01 [14].
При помощи меню прибора выбрался режим АРМ-Л, после чего акселерометр фиксировался на правой руке машиниста буровой установки, затем проводился замер фактического эквивалентного корректированного уровня локальной вибрации (рисунок 2.4). Измерение данной характеристики производилось не менее 30 минут.
Рисунок 2.4 Акселерометр зафиксированный на руке рабочего
Результаты измерений уровня локальной вибрации (фактический эквивалентный корректированный уровень, дБ) на рабочем месте монтажника, полученные в 2016 г., занесли в таблицу 2.4.
Таблица 2.4
Замеры уровня локальной вибрации на рабочем месте монтажника технического трубопроводов в 2013 – 2016 гг.
| Рабочее место | Фактический эквивалентный корректированный уровень, дБ | ПДУ | Превышение, % в 2013 г | |
| 2013 г. | . 2016 г | |||
| Монтажник технологического трубопровода | 117,1 | 117,0 | 112 | 4,5 |
Проанализировав полученные данные, было установлено, что при работе бурового станка марки DD 200 фактический эквивалентный корректированный уровень локальной вибрации достигает 117 дБ на рабочем месте монтажника технического трубопроводов. Данные значения превышают допустимые уровни, установленные СН 2.2.4/2.1.8.566-96 «Производственная вибрация в помещениях жилых и общественных зданий» на 4,5 % [53].
Превышение допустимых уровней СН 2.2.4/2.1.8.566-96 отмечается на протяжении 4 лет. В среднем превышение составляет около 5 % (рисунок 2.5, таблица 2.5) [53].
Рисунок 2.5 Уровень локальной вибрации бурового станка марки DD 200 на рабочем месте монтажника технического трубопроводов в 2013 – 2016 гг.
Таблица 2.5
