На рис. 2.2 показана ремонтная схема для пути 3Г3 со звеньевой конструкцией. Для данного пути нормативный срок службы составляет 18 лет. Для данного пути интервалы между промежуточными ремонтами принимаются 3 года.

Рис. 2.1 - Виды путевых работ и очерёдность их выполнения за межремонтный

цикл (3 класс, бесстыковой путь).Интервалы – млн.т.

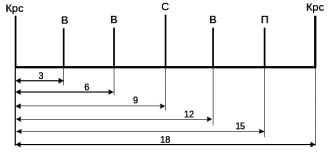

Рис. 2.2 - Виды путевых работ и очерёдность их выполнения за межремонтный

цикл (3 класс, звеньевой путь). Интервалы – годы.

На дистанции также эксплуатируется путь 4 класса (4Д5, 4Д6). Для данного пути срок между ремонтами устанавливается в годах. Максимальное значение составляет 20 лет. Ремонтная схема показана на рис. 2.3.

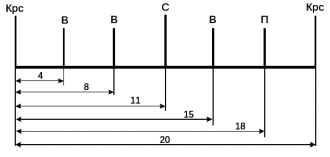

Рис. 2.3 - Виды путевых работ и очерёдность их выполнения за межремонтный

цикл (4 класс, звеньевой путь). Интервалы – годы.

Представленные величины пропущенного тоннажа (срок службы) являются среднесетевой нормой для данного класса пути и при необходимости должны корректироваться с учетом местных условий.

В интервале между основными ремонтами выполняются промежуточные ремонты (планово-предупредительный, подъемочный и средний). Для этих ремонтов нормативные значения пропущенного тоннажа (срока службы) не установлены. В связи с этим в дипломном проекте эти значения приняты самостоятельно с учётом требуемой периодичности. Определение нормативной потребности в путевых работах начинается с назначения класса пути. Перед определением классности путей дистанция пути через службу пути и отделение дороги должна внести коррективы в данные о конструкции пути, учитывающие перспективные условия эксплуатации. Если в ближайшие 3 года предусматривается повышение (или понижение) грузонапряжённости или установленных скоростей движения поездов, то это должно учитываться при определении классности путей и нормативной потребности путевых работ. Нормативная потребность работ по капитальному ремонту пути на новых материалах и капитальному ремонтам пути на старогодных материалах для каждого участка движения рассчитывается по формуле:

, (2.1)

где l – ежегодная нормативная потребность в ремонте, км; Г - грузонапряжённость, млн. ткм брутто на км в год; T , N – тоннаж в млн.т брутто и количество лет, соответствующие нормативному периоду между капитальными ремонтами пути;

L – развернутая длина участка пути данного класса, км: f_i - коэффициент, учитывающий дополнительные (местные) эксплуатационные факторы.

Потребный объём путевых работ других видов по участкам определяется по формуле:

(2.2)

где l - нормативная потребность работ по капитальному ремонту пути на новых материалах; n_i, - количество повторений работ конкретного вида за период между капитальными ремонтами пути. Расчет потребных годовых объёмов работ производится только для главных путей рассматриваемого полигона. Определение классности путей и нормативной потребности путевых работ выполнено в таблицах 2.1, 2.2.

Основной смысл данного расчета состоит в определении нормативных объёмов работ, которые требуются выполнять ежегодно, чтобы в интервале между капитальными ремонтами путь был отремонтирован на всем протяжении по полному перечню ремонтов. Недостатком данного подхода является то, что он не согласуется с периодичностью ремонтов пути, так как он предусматривает концентрацию ремонтов в определенные годы. По этой причине ежегодные потребные объемы должны накапливаться до тех пор, пока их выполнение не станет выгодным с экономической точки зрения.

На практике для выбора участков ремонта используются критерии, приведенные в [1] и рассчитывается частота отказов по методологии УРРАН.

Таблица 2.1

Определение классности путей и нормативной потребности путевых работ (направление Чегдомын - Известковая)

Таблица 2.2

Определение классности путей и нормативной потребности путевых работ (направление Тында-Комсомольск-на-Амуре)

Участок	L,км	Конструкция верхнего строения пути	Г, млн. ткм брутто на км в год	V, км/ч	Класс пути, группа и категория	Нормативная периодичность		Схема путевых работ в период между капитальными ремонтами	Нормативная потребность путевых работ, км
						Т, млн	N, лет		К	С	П	В
1	2	3	4	5	6	7	8	9	10	11	12	13
3283-3287	5	звеньевой	20,4	60/60	3Г3	-	18	КрсВВСВПКрс	0,278	0,278	0,278	0,833
3288-3289	2	звеньевой	20,4	60/60	3Г3	-	18	КрсВВСВПКрс	0,111	0,111	0,111	0,333
3290-3291	2	бесстыковой	20,4	70/70	3Г3	400	20	КрсВВСВПКрс	0,100	0,100	0,100	0,300
3292	1	бесстыковой	20,4	70/70	3Г3	400	20	КрсВВСВПКрс	0,050	0,050	0,050	0,150
3293-3296	4	бесстыковой	20,4	70/70	3Г3	400	20	КрсВВСВПКрс	0,200	0,200	0,200	0,600
3297-3304	8	звеньевой	28,3	40/40	3В5	400	15	КрсВВСВПКрс	0,533	0,533	0,533	1,600
3305-3311	7	звеньевой	28,3	60/60	3В5	400	15	КрсВВСВПКрс	0,467	0,467	0,467	1,400
3312-3347	36	звеньевой	28,4	60/60	3В5	400	15	КрсВВСВПКрс	2,400	2,400	2,400	7,200
3348-3353	6	звеньевой	28,5	60/60	3В5	400	15	КрсВВСВПКрс	0,400	0,400	0,400	1,200
3354-3355	2	звеньевой	28,5	60/60	3В5	400	15	КрсВВСВПКрс	0,133	0,133	0,133	0,400
3356-3357	2	звеньевой	28,5	60/60	3В5	400	15	КрсВВСВПКрс	0,133	0,133	0,133	0,400
3358-3371	14	звеньевой	28,6	60/60	3В5	400	14	КрсВВСВПКрс	1,000	1,000	1,000	3,000
3372-3375	4	звеньевой	28,6	60/60	3В5	400	14	КрсВВСВПКрс	0,286	0,286	0,286	0,857
3376-3379	3	звеньевой	28,6	60/60	3В5	400	14	КрсВВСВПКрс	0,214	0,214	0,214	0,643
								Итого:	6,306	6,306	6,306	18,917

3 РАЗРАБОТКА ОРГАНИЗАЦИОННОЙ СТРУКТУРЫ ТЕКУЩЕГО СОДЕРЖАНИЯ ПУТИ

3.1 Задачи текущего содержания пути

Железнодорожный путь представляет собой комплекс инженерных сооружений и устройств, расположенных в полосе отвода и предназначенных для осуществления движения поездов.
