Протяженность кривых по нечетному пути составляет 72,7 км (56% от общей протяженности нечетного пути), из них попадающих под действие приказа 20Ц – 21,8 км, что составляет 30 % от протяженности кривых по нечетному пути. Данный фактор определенно влияет на оценку километров с указанными параметрами кривых, в особенности в период выхода из зимы.
Также определенные предпосылки на увеличение трудозатрат на текущее содержание создает ежегодное не выполнение планово-предупредительной выправки пути с применением комплекса машин в соответствии с нормативной периодичностью. Что по мере наработки тоннажа приводит к накопительной потере равноупругого состояния подшпального основания, увеличению степени неравномерности отступлений и их количеству.
Количество неудовлетворительных километров по сравнению с 2015 годом уменьшилось на 13 шт.
Для оценки состояния рельсовой колеи была собрана информация, получаемая в результате ежемесячных проверок пути, вагонами-путеизмерителями в 2016 г. на Бикинской дистанции пути.
Информация формировалась в соответствии с ПУ-32 по следующим позициям:
-
сводное количество отступлений по степеням (сужение, уширение, просадки, перекосы, отклонения по уровню, рихтовка) по месяцам;
-
среднегодовое количество отступлений, по видам, по километрам, по околоткам на один километр главного пути;
-
сводное количество километров по оценкам и средней балльности;
-
количество отступлений 2-ой степени по видам по каждому километру, околотку;
-
количество отступлений 2-ой степени по видам по наиболее неблагополучному километру, месяцу.
Данные за 2016 год представлены в таблицах 3.5. и 3.6.
Таблица 3.5. Состояние пути по вагону-путеизмерителю
| Линейный участок | Ед. изм | 2015 год | 2016 год | Количество неудовлетворительных километров | |||||||
| План | Вып. | % Вып. | План | Вып. | % Вып. | 2015 г. | 2016 г. | ||||
| 1 | балл | 29 | 25 | 116 | 35 | 24 | 145 | 1 | |||
| 3 | ‘‘ | 29 | 22 | 131 | 34 | 30 | 113 | 1 | |||
| 4 | ‘‘ | 23 | 14 | 164 | 25 | 15 | 166 | 1 | |||
| 5 | ‘‘ | 24 | 17 | 141 | 28 | 23 | 121 | 2 | |||
| 6 | ‘‘ | 32 | 41 | 78 | 37 | 45 | 82 | 1 | 1 | ||
| 7 | ‘‘ | 31 | 42 | 73 | 35 | 42 | 83 | 6 | 4 | ||
| 8 | ‘‘ | 28 | 29 | 96 | 33 | 27 | 122 | 2 | |||
| 9 | ‘‘ | 33 | 57 | 57 | 35 | 28 | 125 | 7 | 3 | ||
| 10 | ‘‘ | 31 | 42 | 73 | 32 | 20 | 160 | 6 | |||
| 12 | ‘‘ | 29 | 24 | 120 | 25 | 10 | 250 | ||||
| 13 | ‘‘ | 31 | 47 | 65 | 35 | 26 | 134 | ||||
| 14 | ‘‘ | 31 | 53 | 58 | 38 | 38 | 100 | 4 | 2 | ||
| ГОД | ‘‘ | 29 | 34 | 97 | 32 | 27 | 133 | 27 | 14 | ||
Задание по содержанию главного пути в баллах, установленное на 2016 год, выполнено. В течение года были допущены 14 неудовлетворительных километров: по рихтовке - 1, по перекосу - 4, по уширению - 1, по просадке – 0, по другим - 8.
Оценка состояния пути по результатам прохода ВПИ за последние 12 лет приведена на рисунке.3.1, оценка состояния пути по линейным участкам в сравнении за период 2015-2016 г. - на рисунке 3.2.

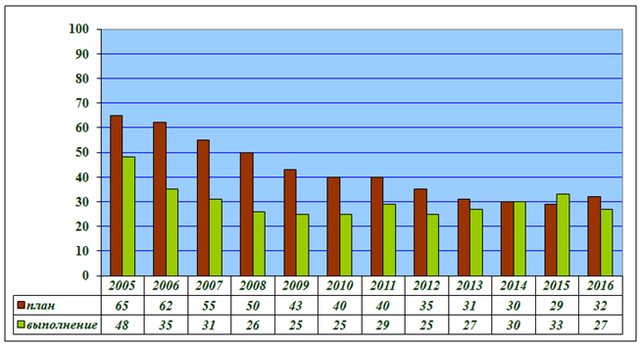

Рисунок 3.1 Оценка состояния пути по результатам прохода ВПИ за последние 12 лет

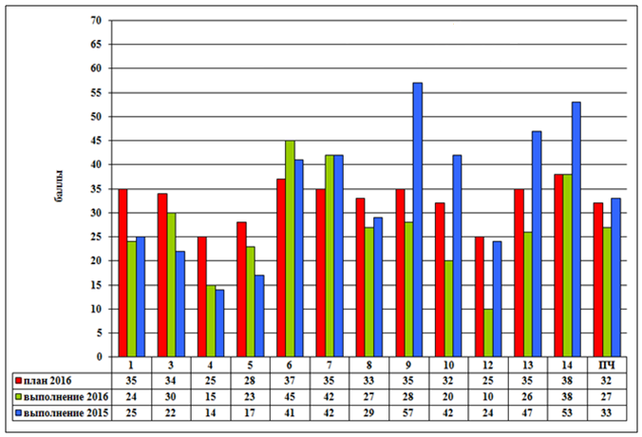

Рисунок 3.2 Оценка состояния пути по линейным участкам в сравнении за период с 2015 по 2016 гг.
Таблица 3.6. Количество отступлений по видам и степеням
| Месяц | Степень | Отступление | Итого | |||||||||
| Сужение | Уширение | Уровень | Перекос | Просадка | Рихтовка | Другие | ||||||
| Январь | 2 | 60 | 253 | 203 | 367 | 143 | 442 | - | 1468 | |||
| 3 | - | 8 | - | 1 | - | 5 | - | 14 | ||||
| 4 | - | - | - | - | - | - | - | 0 | ||||
| - | - | - | - | - | - | - | 0 | |||||
| Итого | 60 | 261 | 203 | 368 | 143 | 447 | 0 | 1482 | ||||
| Процент | 4 | 17,6 | 13,7 | 24,8 | 9,6 | 30,3 | 0 | 100 | ||||
| Февраль | 2 | 2 | 82 | 187 | 279 | 77 | 362 | - | 989 | |||
| 3 | - | - | - | - | - | 1 | - | 1 | ||||
| 4 | - | - | - | - | - | - | - | 0 | ||||
| - | - | - | - | - | - | - | 0 | |||||
| Итого | 2 | 82 | 187 | 279 | 77 | 363 | 0 | 990 | ||||
| Процент | 0,2 | 8,3 | 18,9 | 28,2 | 7,8 | 36,6 | 0 | 100 | ||||
| Март | 2 | 8 | 41 | 259 | 621 | 365 | 416 | - | 1710 | |||
| 3 | - | - | - | 6 | 1 | - | - | 7 | ||||
| 4 | - | - | - | 1 | - | - | - | 1 | ||||
| - | - | - | - | - | - | - | 0 | |||||
| Итого | 8 | 41 | 259 | 628 | 366 | 416 | 0 | 1718 | ||||
| Процент | 0,5 | 2,4 | 15,1 | 36,5 | 21,3 | 24,2 | 0 | 100 | ||||
| Апрель | 2 | 4 | 126 | 195 | 608 | 467 | 377 | - | 1777 | |||
| 3 | - | - | - | 2 | - | 1 | - | 3 | ||||
| 4 | - | - | - | - | - | 1 | - | 1 | ||||
| - | - | - | - | - | - | 1 | 1 | |||||
| Итого | 4 | 126 | 195 | 610 | 467 | 379 | 1 | 1782 | ||||
| Процент | 0,2 | 7,1 | 10,9 | 34,2 | 26,2 | 21,3 | 0,1 | 100 | ||||
| Май | 2 | 8 | 327 | 258 | 641 | 436 | 322 | - | 1992 | |||
| 3 | - | 2 | - | 4 | - | 1 | - | 7 | ||||
| 4 | - | - | - | 2 | - | - | - | 2 | ||||
| - | - | - | - | - | - | 2 | 2 | |||||
| Итого | 8 | 329 | 258 | 647 | 436 | 323 | 2 | 2003 | ||||
| Процент | 0,4 | 16,4 | 12,9 | 32,3 | 21,8 | 16,1 | 0,1 | 100 | ||||
| Июнь | 2 | - | 292 | 197 | 510 | 413 | 421 | - | 1833 | |||
| 3 | - | 5 | - | 2 | - | 1 | - | 8 | ||||
| 4 | - | 1 | - | 1 | - | - | - | 2 | ||||
| - | - | - | - | - | - | 1 | 1 | |||||
| Итого | 0 | 298 | 197 | 513 | 413 | 422 | 1 | 1844 | ||||
| Процент | 0 | 16,2 | 10,7 | 27,7 | 22,4 | 22,9 | 0,1 | 100 | ||||
| Июль | 2 | - | 329 | 188 | 392 | 349 | 356 | - | 1614 | |||
| 3 | - | 8 | - | 2 | - | 2 | - | 12 | ||||
| 4 | - | - | - | - | - | - | - | 0 | ||||
| - | - | - | - | - | - | - | 0 | |||||
| Итого | 0 | 337 | 188 | 394 | 349 | 358 | 0 | 1626 | ||||
| Процент | 0 | 20,7 | 11,6 | 24,2 | 21,5 | 22 | 0 | 100 | ||||
| Август | 2 | 7 | 329 | 147 | 350 | 372 | 409 | - | 1614 | |||
| 3 | - | 16 | - | - | - | 4 | - | 20 | ||||
| 4 | - | - | - | - | - | - | - | 0 | ||||
| - | - | - | - | - | - | - | 0 | |||||
| Итого | 7 | 345 | 147 | 350 | 372 | 413 | 0 | 1634 | ||||
| Процент | 0,4 | 21,1 | 9 | 21,4 | 22,8 | 25,3 | 0 | 100 | ||||
| Сентябрь | 2 | 1 | 261 | 158 | 374 | 364 | 325 | - | 1483 | |||
| 3 | - | 2 | - | 3 | - | 1 | - | 6 | ||||
| 4 | - | - | - | - | - | - | - | 0 | ||||
| - | - | - | - | - | - | - | 0 | |||||
| Итого | 1 | 263 | 158 | 377 | 364 | 326 | 0 | 1489 | ||||
Окончание таблицы 3.6
| Процент | 0,1 | 17,7 | 10,6 | 25,3 | 24,4 | 21,9 | 0 | 100 | |
| Октябрь | 2 | - | 241 | 183 | 356 | 310 | 267 | - | 1357 |
| 3 | - | 1 | - | 2 | - | 1 | - | 4 | |
| 4 | - | - | - | - | - | - | - | 0 | |
| - | - | - | - | - | - | 2 | 2 | ||
| Итого | 0 | 242 | 183 | 358 | 310 | 268 | 2 | 1363 | |
| Процент | 0 | 17,8 | 13,4 | 26,3 | 22,7 | 19,7 | 0,1 | 100 | |
| Ноябрь | 2 | 1 | 296 | 171 | 279 | 191 | 286 | - | 1224 |
| 3 | - | 1 | - | 1 | - | 1 | - | 3 | |
| 4 | - | - | - | 1 | - | 1 | - | 2 | |
| - | - | - | - | - | - | 1 | 1 | ||
| Итого | 1 | 297 | 171 | 281 | 191 | 288 | 1 | 1230 | |
| Процент | 0,1 | 24,2 | 13,9 | 22,8 | 15,5 | 23,4 | 0,1 | 100 | |
| Декабрь | 2 | - | 233 | 188 | 277 | 140 | 347 | - | 1185 |
| 3 | - | 5 | 1 | - | - | 2 | - | 8 | |
| 4 | - | - | - | - | - | - | - | 0 | |
| - | - | - | - | - | - | - | 0 | ||
| Итого | 0 | 238 | 189 | 277 | 140 | 349 | 0 | 1193 | |
| Процент | 0 | 19,9 | 15,8 | 23,2 | 11,7 | 29,4 | 0 | 100 | |
| Итого за год | 2 | 91 | 2810 | 2334 | 5054 | 3627 | 4330 | - | 18246 |
| 3 | - | 48 | 1 | 23 | 1 | 20 | - | 93 | |
| 4 | - | 1 | - | 5 | - | 2 | - | 8 | |
| - | - | - | - | - | - | 7 | 7 | ||
| Итого | 91 | 2859 | 2335 | 5082 | 3628 | 4352 | 7 | 18354 | |

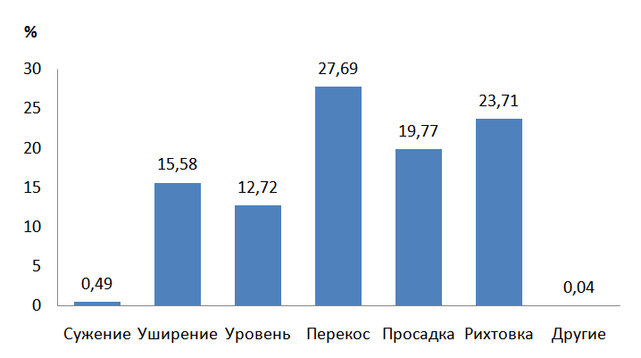

| Процент | 0,49 | 15,58 | 12,72 | 27,69 | 19,77 | 23,71 | 0,04 | 100 |
