Текст из файла (страница 4)

Нормальные вертикальные напряжения под расчетной шпалой определяются на основе решения плоской задачи теории упругости при рассмотрении шпального основания как однородной изотропной среды по формуле» [16]

, кг/см² (2.20)

, (2.21)

, (2.22)

«где σ_бр - напряжения под расчетной шпалой на балласте, осредненное по ширине шпалы, кг/см²; b - ширина нижней постели шпалы, для ж/б шпал b=27,5 см; h - глубина балластного слоя от подошвы шпалы, h=50 см; m - переходный коэффициент от осредненного по ширине шпалы давления на балласт к давлению под осью шпалы, при m<1 принимается m=1;

, (2.23)

где σ_Б1 и σ_Б3 - среднее значение напряжений по подошве соседних с расчетной шпал, кг/см²; А - коэффициент, учитывающий расстояние между шпалами , ширину шпалы b и глубину h (см. рисунок 2.1).

Рисунок 2.1 - Расчетная схема определения напряжений на основной площадке земляного полотна.

, (2.24)

Углы и (в радианах) между вертикальной осью и направлениями от кромки шпалы до расчетной точки (рисунок 1.1) определяются по формулам

(2.25)

Приведенные выше формулы применимы при h>15 см.»[16]

Напряжения в балласте под соседними с расчетной шпалами определяются из условия максимальной динамической нагрузки расчетного колеса, расположенного над расчетной шпалой, и средних нагрузок от остальных колес

, МПа (2.26)

,Н (2.27)

, МПа (2.28)

,Н (2.29)

Нормальное напряжение в балластом слое и на основной площадке земляного полотна определяются на глубине h от подошвы шпалы в сечении пути под расчетным колесом. Расчетное колесо располагается по направлению оси шпалы.

Для расчета верхнего строения пути на прочность принимаем четырехосный вагон с осевой нагрузкой 23,5 тс. Характеристики четырехосного вагона приведены в таблице 2.1.

Таблица 2.1 - Характеристики четырехосного вагона.

Тип и серия подвижного состава	Рст,кг	qк , кг	Ж, кг/мм	d , см	n, шт.	fст, мм	Li, см	l0	Vконстр. км/ч
Четырехосный вагон с осевой нагрузкой 23,5 тс	11750	995	200	95	2	48	185	675	120

Характеристика пути: рельсы типа Р65 новые; шпалы железобетонные; эпюра шпал в кривой 2000 шт./км; в прямой 1840 шт./км; радиус кривой R = 242 м; балласт щебеночный, толщина под шпалой 0,3 м; толщина песчаной подушки 0,20 м; площадь полушпалы 3092 см², площадь подкладки 518 см².

Расчетные параметры, необходимые для определения нагрузок на путь и напряжений в элементах верхнего строения пути сведены в таблице 2.2.

Таблица 2.2 - Расчетные параметры верхнего строения пути

Продолжение таблицы 2.2

Расчет по вышеприведенным формулам:

, кг;

, кг;

, кг;

кг;

, кг;

, кг;

, кг;

, кг;

, кг;

, кг;

Таблица 2.3 - Значения  и  в зависимости от (l) для четырехосного вагона

V, Км/ч	k, см-1	li, см	k li,			σш	σб
60	0,0139	185	3,7	-0,1201	-0,0204	11,01	1,84
70	0,0139	185	3,7	-0,1201	-0,0204	11,44	1,92
80	0,0139	185	3,7	-0,1201	-0,0204	11,93	2,00
90	0,0139	185	3,7	-0,1201	-0,0204	12,47	2,09
100	0,0139	185	3,7	-0,1201	-0,0204	13,07	2,19

, кг;

, кг;

, кг/см²;

, кг/см²;

, кг/см²;

, кг/см²;

, кг/см²;

Полученные в результате расчета напряжения σ_ш и σ_б сравнивают с допускаемыми [σ_ш] и [σ_б]. В соответствии с [1] принимаем [σ_ш]=15 кг/см², [σ_б] = 3 кг/см². Данные расчетов не превышают допустимые значения, значит уменьшение скорости не требуется.

Напряжения в балласте под шпалами определяются из условия максимальной динамической нагрузки расчетного колеса, расположенного над расчетной шпалой, и средних нагрузок от остальных колес.

, кг/см²

кг

кг

, кг/см²

, кг/см²

, кг/см²

, кг/см²

, кг/см² < [ ] = 3 кг/см²

В результате сравнения определили, что полученные результаты не превышают максимально допустимых норм. Из этого следует, что конструкция пути соответствует всем нормам прочности пути и не требует каких либо изменений.

2.2.3 Расчет устойчивости пути против поперечного сдвига

Поперечный сдвиг рельсошпальной решетки под поездом является прямой угрозой безопасности движения поездов. «При неблагоприятных сочетаниях воздействующих на путь вертикальных и горизонтальных поперечных сил может произойти поперечный сдвиг рельсошпальной решетки по балласту, особенно загрязненному или в талом состояние» [16].

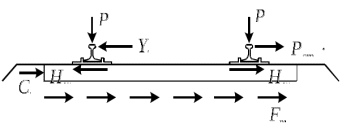

Рисунок 2.2 – Расчетная схема определения поперечной устойчивости пути.

«Р₁ и Р₂ – нагрузка от колеса на рельсы; Y_б – боковая сила; Q₁ и Q₂ – давление рельсов на шпалу; Н_ш-1 и Н_ш-z – поперечные силы, действующие на шпалу от двух рельсов; С₀ – начальное сопротивление смещению шпалы; F_тр – сила трения шпалы по балласту; f_р – коэффициент трения скольжения колеса по рельсу.»[16]

Из расчета на прочность известно, что

, (2.30)

где к_в – коэффициент относительной жесткости подрельсового основания и рельса, м^-1; l – расстояние между осями шпал, м.»[16]

«Удерживающая от сдвига шпал сила – сопротивление их поперечному перемещению в балласте определяется по формуле , (2.31)

где С₀ – начальное сопротивление смещению шпал при отсутствии вертикальной нагрузки, С₀ = 2…6 кН; F_тр – сила трения шпалы по балласту при наличии вертикальной нагрузки; - коэффициент трения шпалы по балласту.»[16]

Поперечная сдвигающая сила является равнодействующей двух сил, приложенных к рельсам и определяется по формуле

, (2.32)

где f_p – коэффициент трения скольжения колеса по рельсу, f_p = 0,25…0,45.
