2 Организация вагонопотоков

Вагонопотоком называется число вагонов, следующих по линии в каком-либо направлении за определенный промежуток времени, обычно в среднем за сутки. Среднесуточное число вагонов, следующих с одной определенной станции или одного участка назначением на другую определенную станцию или участок, называется струей вагонопотока. Число вагонов в каждой струе вагонопотока зависит от рода перевозимого груза, грузоподъемности вагонов и использования этой грузоподъемности.

Основными показателями работы станции являются суточные вагонопотоки, определяющие необходимое техническое оснащение и организацию работы. Суточные вагонопотоки распределяются по роду и количеству грузов, перерабатываемых на станции, типу подвижного состава.

Конкретной формой организации вагонопотоков является план формирования поездов, который для каждой станции формирования поездов устанавливает категории и назначения (т. е. станции расформирования) формируемых поездов, а также порядок включения в них вагонов.

2.1 Разработка корреспонденции груженых и порожних вагонопотоков

2.1.1Анализ работы железнодорожной станции Гродеково за 2015 год

За 2015 год перевезено 121021 вагон экспортного груза, среднесуточная передача груженых поездов с экспортным грузом на КНР в среднем за сутки составила 332 вагона.22

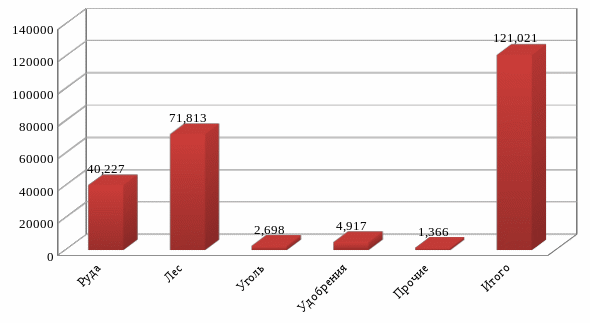

Рисунок 2.1. Экспортные перевозки за 12 месяцев 2015 года, в вагонах

За 2015 год принято 3 010 вагонов импортного груза, в среднем за сутки 8 вагонов.

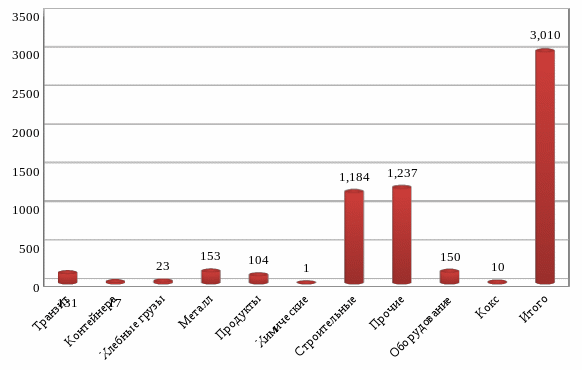

Рисунок 2.2. Приём импортного груза за 12 месяцев 2015 года, в вагонах

Выгрузка за 2015 год составила 624 вагона, среднесуточная выгрузка составила 1,7 вагона.

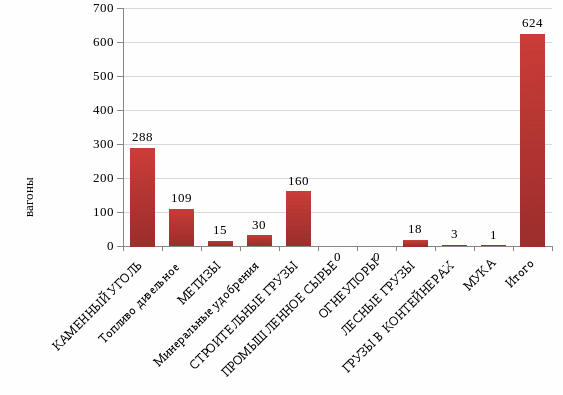

Рисунок 2.3. Выгрузка по роду груза за 12 месяцев 2015 года

Погрузка за 2015 год составила 1690 вагонов, среднесуточная погрузка за 2015 год составила 4,6 вагона.

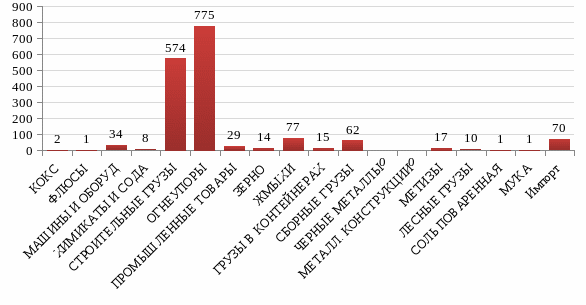

Рисунок 2.4. Погрузка за 12 месяцев 2015 года, по номенклатуре груза

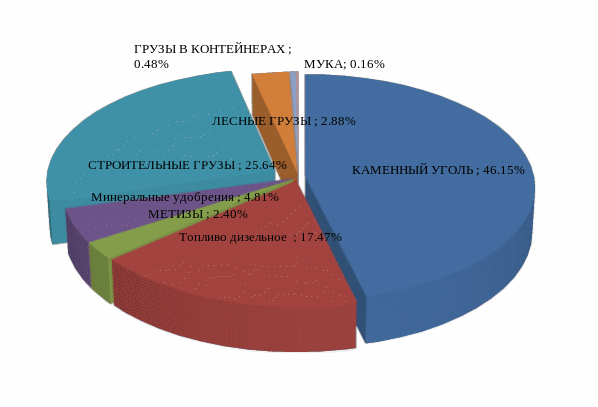

Рисунок 2.5. Долевое распределение выгруженных грузов за 12 месяцев 2015 года по номенклатурам

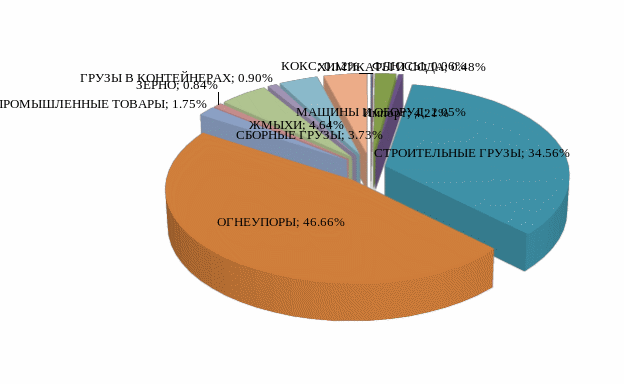

Рисунок 2.6. Долевое распределение местной погрузки за 12 месяцев 2015 года

На основании данного анализа работы железнодорожной станции Гродеково за 2015 разработаны таблицы вагонопотоков 2.1, 2.2 и 2.3.

2.2 Разработка диаграмм груженых, местных и порожних

вагонопотоков

На основании таблиц 2.1, 2.2 и 2.3 строятся диаграммы груженых и порожних вагонопотоков железнодорожной станции Гродеково.

Таблица 2.1

Корреспонденция порожних вагонопотоков

Таблица 2.2

Корреспонденция местных вагонопотоков

Таблица 2.3

Корреспонденция груженых вагонопотоков

2.3 Разработка схемы поездопотоков

Расчет количества поездов, обеспечивающих пропускную способность линии, ведется по размерам общих вагонопотоков и среднего состава поезда.

Расчет ведется по формуле:

, (2.1)

где – общий вагонопоток (груженый + порожний), ваг;

– состав поезда (74), ваг.

Расчет производится по категориям поездов и отдельно для каждого примыкающего участка, направления.

Участок Гродеково - Хабаровск:

- формируемые поезда(сквозные)

поезда

- поезда в расформирование(сквозные)

поезда

Участок Гродеково - Сибирцево:

- формируемые поезда(сквозные)

поезда

- поезда в расформирование(сквозные)

поезд

Участок Гродеково - Уссурийск:

- формируемые поезда(участковые)

поезд

- поезда в расформирование(участковые)

поезда

Участок Гродеково II - Гродеково:

- передаточные

поездов

Участок Гродеково - Суйфэньхэ:

- передаточные(1520)

поездов

- передаточные(1520)

поездов

- поезда в расформирование(1435)

поезд

- формируемые поезда(1435)

поезд

По полученным размерам движения построена схема поездопотоков (плакат 3).

22
