Соединяются все размещённые элементы по схеме рис.1.. Схему необходимо заземлить. Для этого на панели инструментов выбирается «Place Source ». В списке «Family » открывшегося окна выбирают тип элемента «Power Souces », в списке «Component » - элемент земля «GND ». Итоговая схем в поле Multisim рис.27.

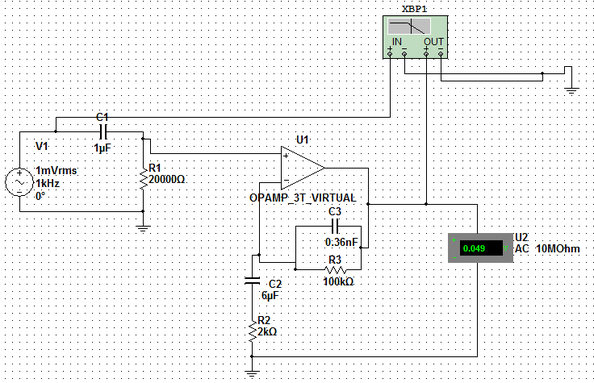

Рис.27 Схема активного фильтра в среде Multisim

Для подключения частотного анализатора выбирается на правой инструментальной панели «Bode Plotter » рис.21, и размешается на рабочем поле нажатием левой кнопки мыши. Приборы подсоединяются к схеме, как показано на рис.27.

Перед запуском схемы проводится настройка параметров генератора, ОУ и пассивных элементов.

Настройка генератора- источника питания: левой кнопкой мыши щелкнуть на генератор. Появляется окно, в котором установить частоту («Frequency ») равной 1к Гц (1 kHz), амплитуду («Amplitude ») – 1 мВ.

Для настройки параметров ОУ выполняются аналогичные операции. Открывается окно, изображённое на рис.28. Устанавливаются необходимые значения параметров ОУ. Unity-Gain Bandwidth (FU) – частота единичного усиления f_ед ,Open Loop Gain – коэффициент усиления ОУ.

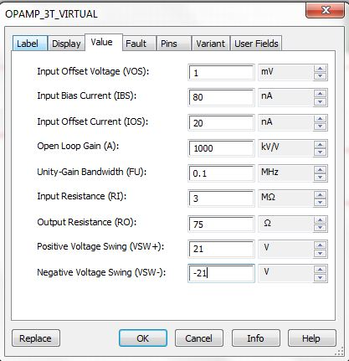

Рис.28 Настройка ОУ

Запустить схему нажатием «Simulation switch » рис.29. Снять ЛАЧХ и ЛФЧХ усилителя с помощью Боде-плоттера. После нажатия на него два раза левой кнопкой мыши, появится экран Боде-плоттера, представленное на рис.30. Для снятия ЛАЧХ выбрать в опции «Mode » режим «Magnitude ». Настроить шкалу для наиболее удобного просмотра графика. Вводить параметры горизонтальной и вертикальной шкал, как указано на рис. 31, (внимание! шкала должна быть логарифмическая).

Рис.29 «Simulation switch » включение схемы

На экране Боде-плоттера в левом верхнем углу есть стрелка-указатель, которую можно перемещаться вдоль горизонтальной оси с помощью мыши, и отмечать необходимые значения частоты f и коэффициента усиления K рис.30 ( f = 282,195 Гц, а K = 34,16 dB).

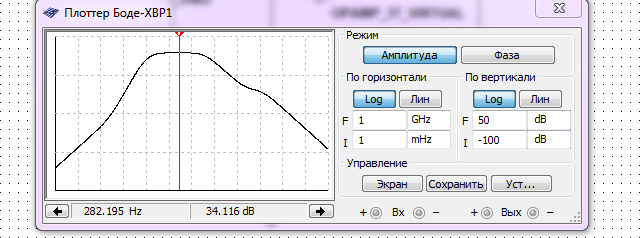

Рис.30 ЛАЧХ активного фильтра на экране Боде-плоттера

Для снятия ЛФЧХ переключают режим на «Phase ». Изменяется настройки шкалы фаз, как показано на рис.31.

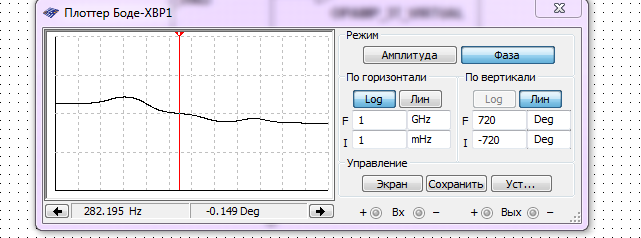

Рис.31 ЛФЧХ активного фильтра на экране Боде-плоттера

1. Определить величину комплексного коэффициента усиления на частотах f = 10, 100, 1000, 10000 Гц.

Определить значение коэффициента усиления и фазы из графика рис.18 или, используя Боде-плоттер. Результаты занести в таблицу 3.

Таблица 3

1. Определить коэффициент усиления с помощью осциллографа.

Подключить осциллограф к активному фильтру на вход и выход рис.32.

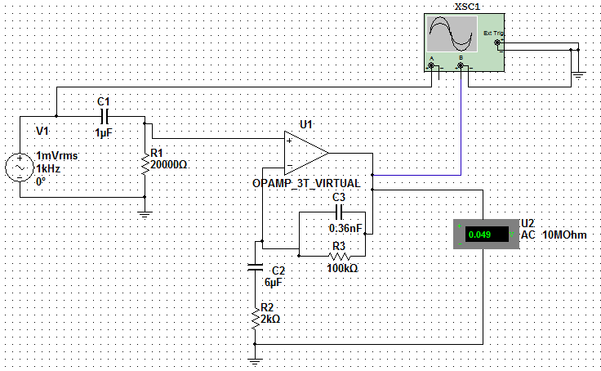

Рис.32 Подключение к схеме осциллографа и вольтметра

Показание вольтметра – это действующее значение выходного напряжения.

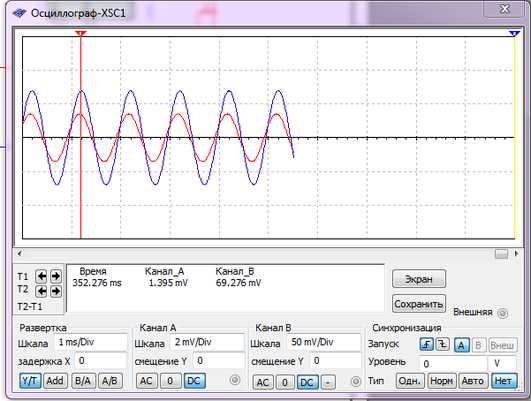

Рис.33 Осциллограммы входного и выходного напряжений

Коэффициент усиления определяется с помощью осциллографа. Входное напряжение на осциллографе это показания с канала А, которое определяется с помощью указателя рис.33. Выходное напряжение показание с канала В определяется аналогично. Данные напряжения имеют амплитудные значения. Коэффициент усиления – отношение выходного напряжения к входному напряжению:

1. Список рекомендуемой литературы

1. Фолкенбери Л. Применение операционных усилителей и линейных интегральных микросхем. Пер. с англ. – М.: изд. Мир, 1985 г.

2. Электротехника и электроника. Учебник для вузов. Книга 3. Под редакцией В.Г.Герасимова. - М.: Энергоатомиздат, 2000.

3. Конспект лекций Князькова Т.О. сайт http://hoster.bmstu.ru/-moodle, 2012г.

4. Операционные усилители для всех ID 6283385 Op Amps for Everyone. Автор: Картер Брюс, Манчини Рон. Издательство: Додэка XXI, ISBN 978-5-94120-242-3; 2011 г.

5. Марченко А.Л., Освальд С.В. Лабораторный практикум по электротехнике и электронике в среде MULTISIM. Учебное пособие для вузов.– М.: ДМК Пресс, 2010 г.

6. Р.Кофлин, Ф.Дрископ: Операционные усилители и линейные интегральные схемы. М., Изд. Мир, 1979г.

7. Агаханян Т.М. Интегральные микросхемы. М., Изд. Энергоатомиздат, 1983г.

1. Контрольные вопросы

1. Что такое операционный усилитель?

2. Для чего включают обратные связи в ОУ?

3. Основные статические параметры ОУ?

4. Каким параметром определяется полоса пропускания ОУ?

5. Основные характеристики ОУ?

6. Как влияет ООС на полосу пропускания ОУ?

7. На какой из входов ОУ подается отрицательная обратная связь?

8. Какая отрицательная обратная связь используется в схемах с ОУ?

9. Основные характеристики активных фильтров?

10. Как определить коэффициент усиления активного фильтра?

11. Что такое активный фильтр?

12. Как задать полосу пропускания активного фильтра?

13. Что такое фильтр низких частот? Схема. Основные свойства.

14. Что такое фильтр высоких частот? Схема. Основные свойства.

15. Что такое ЛАЧХ и ЛФЧХ?

16. Как можно задать коэффициент усиления активного фильтра?

17. Как можно задать полосу пропускания активного фильтра?
