4

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

имени Н.Э. БАУМАНА

Волченсков В.И.

Методические указания

к выполнению домашнего задания № 1

по курсу «Электротехника и электроника»

по теме «Расчет линейных цепей постоянного тока»

Москва

Издательство МГТУ имени Н.Э. Баумана

2010

Оглавление.

стр.

Введение………………………………………………………………. 3

1. Содержание домашнего задания. Выбор исходных данных……. 3

2. Методические указания……………………………………………. 5

   1. 2.1. Расчет токов в цепи при непосредственном использовании

законов Кирхгофа…………………………………………………. 5

1. 2.2. Составление уравнения баланса мощностей…………………. 6

2. 2.3. Расчет токов в цепи методом контурных токов……………… 7

3. 2.4. Расчет токов в цепи методом межузлового напряжения……. 8

4. 2.5. Расчет тока в цепи методом эквивалентного генератора……. 10

5. 2.6. Построение потенциальной диаграммы……………………… 13

3. Контрольные вопросы……………………………………………… 16

4. Список рекомендуемой литературы …………………………….... 17

Приложение 1. Таблица исходных данных…………………………... 18

Приложение 2. Образец титульного листа…………………………… 30

Введение.

Целью данной работы являются - изучение методов анализа электрических цепей с применением законов Ома и Кирхгофа, определение неизвестных токов и напряжений в заданных электрических цепях разными методами.

1. Содержание домашнего задания. Выбор исходных данных

1.1. В соответствии с номером варианта домашнего задания, нарисовать заданную схему и выписать исходные числовые данные из таблицы, приведенной в приложении 1.

1.2. Для заданной схемы составить систему уравнений по законам Кирхгофа, подставить в нее числовые значения, соответствующие рассматриваемому варианту задания, и, используя компьютер, определить все токи в ветвях схемы.

1.3. Записать уравнение баланса мощностей для исходной схемы, Подставить известные числовые значения и оценить относительную погрешность расчета.

1.4. Для исходной схемы составить систему уравнений по методу контурных токов, подставить числовые значения и, используя компьютер, определить все токи в ветвях исходной схемы.

1.5. Преобразовать исходную электрическую цепь в эквивалентную, заменив пассивный треугольник резисторов R₄, R₅, R₆ эквивалентной звездой. Начертить полученную цепь с эквивалентной звездой и показать на ней токи.

Рассчитать полученную цепь, используя метод узловых потенциалов (метод двух узлов). Определить все токи, соответствующие первоначальной схеме.

1.6. Определить ток в резисторе R₆ методом эквивалентного
генератора. Сопоставить полученное значение этого тока с результатами расчета его другими методами.

1.7. Определить показание вольтметра, указанного в исходной схеме.

1.8. Рассчитать и построить потенциальную диаграмму для
внешнего контура исходной схемы.

1.9. Сопоставить рассмотренные методы расчета электрических цепей, сделать соответствующие выводы.

Порядок выполнения расчетно-графической работы.

1. Вариант задания выбирается студентом из таблицы, приведенной в приложении. Номер варианта соответствует номеру, под которым студент записан в журнале старосты группы.

2. Расчетно-графическая работа выполняется на листах А4 и, желательно, с использованием компьютера. Образец оформления титульного листа приведен в приложении 2.

3. Перед выполнением очередного пункта задания необходимо

написать заголовок и пояснить, что Вы собираетесь делать дальше.

При выполнении вычислений следует: привести расчетную

формулу, подставить числовые значения всех величин,

входящих в формулу, затем - ответ с указанием единиц измерения в

системе СИ.

1. Используемые обозначения в формулах и на схемах должны соответствовать ГОСТу.

2. Работа над ошибками выполняется студентом с новой страницы, не

трогая уже проверенного преподавателем материала.

Следует написать заголовок «Работа над ошибками» и далее

выполнять работу над ошибками, заново приводя исправленные

рисунки, формулы и расчеты.

1. Срок сдачи первого домашнего задания – 8 неделя.

По указанию преподавателя отдельные пункты задания могут быть опущены.

2. МЕТОДИЧЕСКИЕ УКАЗАНИЯ

2.1. Расчет токов в цепи при непосредственном использовании законов

Кирхгофа.

Непосредственное применение законов Кирхгофа позволяет установить связь неизвестных токов во всех ветвях с за­данными источниками ЭДС при известных параметрах цепи в виде системы уравнений, совместное решение которых дает численное значение всех токов. При составлении этих уравнений выполняют определенную последовательность действий.

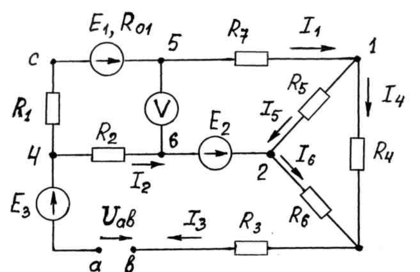

Рассмотрим в качестве примера электрическую цепь, изо­браженную на рис. 1. Сначала обозначим на схеме стрелками все токи. Направление их задаем произвольно. Число неизвестных токов в рассматриваемой схеме равно шести. Для определения шести неизвестных необходимо составить по законам Кирхгофа систему из шести уравнений.

В рассматриваемой схеме четыре узла (у = 4) и шесть ветвей (b = 6).

Первый закон Кирхгофа формулируется следующим обра­зом: алгебраическая сумма всех токов, сходящихся к узлу цепи, равна нулю:

∑ ± I_K = 0 .

Токи, направленные к узлу принимают положительными и записывают со знаком плюс, а от узла – отрицательными.

По первому закону Кирхго­фа следует составить (у - 1) независимых уравнений, то есть на единицу меньше, чем количество узлов в схеме.

Для любых трех узлов схемы (рис. 1) получим:

для узла 1: I₁ - I₄ - I₅ = 0 ;

для узла 2: I₂ + I₅ - I₆ = 0 ; (1)

для узла 3: I₆ + I₄ - I₃ = 0 .

Рис. 1

Второй закон Кирхгофа применяют к замкнутым контурам. Он формулируется так: в любом замкнутом контуре алгебраическая сумма ЭДС в ветвях контура равна алгебраической сумме падений напряжений на всех резисторах, входящих в этот контур, т.е.

(2)

К этой общепринятой записи следует добавить, что со зна­ком «плюс» в уравнение (2) входят все E_K и все произведения R_K I_K , для которых направления ЭДС и токов (указываемые в схеме стрелка­ми) совпадают с выбранным направлением обхода контура. Фор­мула (2) распространяется и на часть контура, обход по которому обрывается в точке "а" и возобновляется в точке "b". В этом случае в правую часть (2) добавляют напряжение между этими точками U_ab

(3)

и при этом учитывают прежнее правило знаков. Для цепи , показан­ной на рис.1, имеющей шесть ветвей, можно записать согласно второму закону Кирхгофа [b-(y-1)] = 3 независимых уравнения для трех независимых замкнутых контуров. Пусть ими будут конту­ры, обозначенные как I,II,III. Выбрав направление обхода во всех контурах, например, по ходу часовой стрелки, получим:

для верхнего контура: R₁I₁ + R₀₁I₁ + R₅I₅ - R₂I₂ = E₁ - E₂ ;

для нижнего контура: R₂I₂ + R₆I₆ + R₃I₃ - U_ab = E₂ + E₃ ; (4)

для правого контура: - R₅I₅ + R₄I₄ - R₆I₆ = 0 .

Уравнения (1) и (4) составляют полную систему уравнений, составленных по законам Кирхгофа для заданной схемы. Подставив в нее известные числовые значения сопротивле­ний, ЭДС и напряжения U_ab , необходимо, используя компьютер, определить все токи в схеме.

2.2. Составление уравнения баланса мощностей.

Для проверки правильности выполненного расчета используют метод, основанный на рассмотрении энергетических соотношений в рассматриваемой цепи.

Согласно закону Джоуля - Ленца, количество теплоты, вы­деляющейся в единицу времени в резисторах цепи (в приемниках электрической энергии), должно равняться энергии, доставляемой за то же время источниками пита­ния. Так как мощность равна энергии, расходуемой в единицу вре­мени, то уравнение баланса мощностей при питании от источников напряжения имеет вид Р_ИСТ = Р_ПРИЕМ

или .

Здесь Р_ИСТ - мощность, отдаваемая источниками в цепь;

Р_ПРИЕМ - мощность, потребляемая пассивными приемниками.

При этом, если через источник ЭДС Е течет ток I так, что направление тока совпадает с направлением ЭДС, то слагаемое E∙I берется со знаком плюс,

источник ЭДС отдает энергию в цепь. В противном случае Е∙I берется со знаком минус, т.е. источник ЭДС потребляет энергию из цепи.

Если источник задан в виде напряжения на его зажимах (например, U_ab на рис.1), то его мощность определяется как U_ab∙I со знаком плюс, если напряжение U_ab и ток I направлены встречно, и в противном случае, если напряжение U_ab и ток I , проходящий через этот источник, совпадают по направлению, произведение U_ab∙I берется со знаком минус.

При выполнении реальных расчетов Р_ИСТ и Р_ПРИЕМ могут несколько отличаться. Для оценки величины несовпадения Р_ИСТ и Р_ПРИЕМ вычисляют относительную погрешность

δ% = .

При выполнении расчетов на компьютере эта погрешность не должна превышать 1% .

2.3. Расчет токов в цепи методом контурных токов.

Метод контурных токов основан на использовании законов Кирхгофа. По сравнению с методом непосредственного применения законов Кирхгофа метод контурных токов проще, обладает меньшей трудоемкостью, т.к. требуется решать систему с меньшим количеством уравнений, равным числу независимых контуров в схеме.

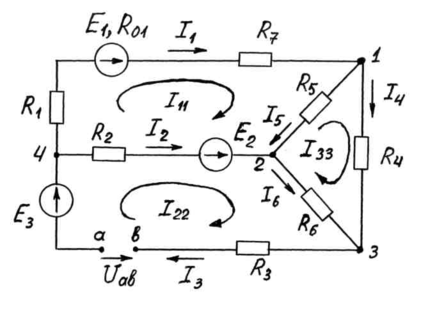

Рис. 2

В рассматриваемом примере (рис. 2) схема имеет три независимых контура и для расчета ее методом контурных токов потребуется решать систему только из трех уравнений.

Рассмотрим последовательность решения задачи методом контурных токов.

1. Задаем стрелками положительные направления токов в ветвях схемы (I₁, I₂, …, I₆).

2. Задаем стрелками положительные направления контурных токов (I₁₁, I₂₂, I₃₃) в независимых контурах схемы (желательно – либо все по часовой стрелке, либо все против.).

3. Записываем в общем виде систему из n уравнений, где n – число контурных токов:

I₁₁R₁₁ + I₂₂R₁₂ + I₃₃R₁₃ = E₁₁

I₁₁R₂₁ + I₂₂R₂₂ + I₃₃R₂₃ = E₂₂

I₁₁R₃₁ + I₂₂R₃₂ + I₃₃R₃₃ = E₃₃ .

1. Вычисляем все коэффициенты записанной системы уравнений:

R₁₁ , R₂₂ , R₃₃ – равны арифметической сумме сопротивлений

рассматриваемого контура (например, R₁₁ = R₁ + R₀₁ + R₇ + R₅ + R₂);

R₁₂ = R₂₁ , R₁₃ = R₃₁ , R₂₃ = R₃₂ – равны сопротивлению ветви, общей

для указанных в индексе контуров . Эти коэффициенты берутся со знаком минус, если направления контурных токов в схеме приняты одинаково - либо все по часовой стрелке, либо все против (например, R₁₂ = R₂₁ = - R₂ , т. е. равно сопротивлению ветви, общей для первого и второго контуров со знаком минус).
