6. Пламена углеводород-воздушных смесей
Состав газа в ламинарном пламени пропан-воздушной смеси исследован в работе [23].
Газоотборники представляли собой трубки из плавленного кварца с внутренним диаметром 1 мм и внешним 2 мм. Диаметр входного отверстия составлял 50—100 мкм. Авторы отмечают, что в процессе работы встретилась трудность, заключающаяся в том, что входное отверстие газоотборника от непрерывного воздействия газов пламени постепенно расширялось. Эту трудность удалось устранить, используя газоотборники с относительно короткими коническими наконечниками.
Форма газоотборника позволяла вводить его в пламя со стороны сгоревшего газа таким образом, что ось была направлена вдоль газового потока. Газоотборник монтировали на салазках, снабженных микрометрическими винтами, позволявшими перемещать его перпендикулярно к фронту пламени и параллельно щели горелки. Показания микрометров, при которых газоотборник касался светящейся зоны пламени со стороны сгоравшего газа, определяли визуально и принимали в качестве начала отсчета для перемещений газоотборника. Анализ газовых проб производили методом газовой хроматографии, причем хроматографы ежедневно градуировали.
Калибровочные стандарты изготовляли, измеряя парциальные давления; стандарт для паров воды изготовляли, вводя в газовый баллон взвешенное количество воды и заполняя его затем азотом при известном давлении. Молярные концентрации компонентов в калибровочных стандартах выбирали близкими к встречающимся в пробах газов пламени, чтобы свести к минимуму ошибки, обусловленные отклонением от линейной зависимости показаний прибора. Калибровочные процедуры дублировали процедуры, проводимые при анализе пробы. Точность анализа составляла примерно ±2%. Однако на основании воспроизводимости полученных результатов авторы считали, что обычно достигали более высокую точность, за возможным исключением анализа на воду.
Работу проводили на богатых горючим пропан-воздушных пламенах. Использовали осушенный воздух из лабораторной системы сжатого воздуха. Профили составов определяли вдоль линий, проходящих через фронт пламени в зонах максимальной кривизны.
На рис. 11.11 показан профиль состава по нормали к фронту пропан-воздушного пламени. Этот профиль качественно похож на профили, найденные другими исследователями [24, 25], а последовательность появления и исчезновения промежуточных углеводородов по нормали к фронту пламени согласуется с последовательностью, установленной при повышенной температуре в исследованиях превращения пропан-воздушной смеси в ударной трубе [26]. Как и в других работах, никаких продуктов окисления, кроме СО, CO2 и Н2О, не обнаружено. Полнота анализа, по крайней мере в отношении неконденсированных компонентов, подтверждалась тем, что сумма, мольных долей компонентов сухого газа была равна единице в пределах ±1 %

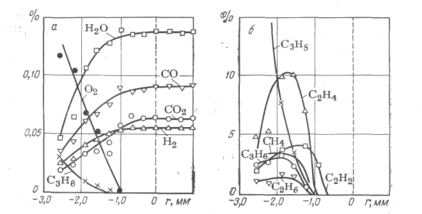

Рис. 11.11. Состав газа по нормали к фронту ламинарного пламени пропан-воздушной смеси с коэффициентом избытка горючего 1,44 [23]: а — реагирующие вещества и конечные продукты; б — промежуточные продукты. (Пунктирная линия — фронт пламени; r — расстояние по нормали к фронту пламени.)
Представленные здесь результаты, которые получены на богатьх горючим пламенах, отличаются от результатов для пламен смесей стехиометрического состава отсутствием в профилях СО и h2 явно выраженных максимумов.
7. Диффузионные пламена азот- и кислородсодержащих
соединений
Состав газа в коническом воздушном ламинарном диффузионном пламени уротропина C6H12N4 исследован в работах [18, 27], а 2,3,5,7,8,10-гексазадекалина C4H12N6— в работе [18]. Отбор и анализ проб выполнены методически аналогично отбору и анализу проб из пламени толуола [18] и парафина [22]. Результаты исследований представлены на рис. 11.12 и 11.13. Продуктами разложения уротропина являются водород, метан и этан. На основании кривой распределения концентрации азота можно предположить, что он является одним из продуктов разложения уротропина, Обнаружен также в пламени этилен и ацетилен. Содержание предельных углеводородов С2Н6 и СН4 по оси пламени быстро убывает. С уменьшением предельных углеводородов в составе газа увеличивается содержание водорода, этилена и ацетилена. Содержание водорода, окиси углерода, этилена и ацетилена по мере приближения к вершине пламени сначала увеличивается, а затем уменьшается. Максимумы концентраций этилена и ацетилена смещены друг относительно друга, причем максимум для ацетилена находится в более высокотемпературной области, чем максимум

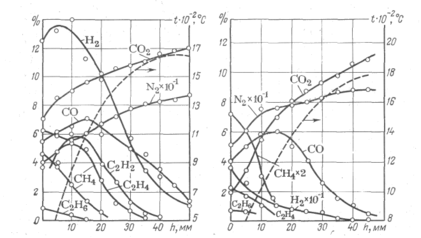

Рис. 11.12. Состав газа и температура по оси ламинарного диффузионного пламени
уротропина [18, 27].
Рис. 11.13. Состав газа и температура по оси ламинарного диффузионного пла-
мени гексазадекалина [18].
для этилена. По достижении некоторой высоты (на некотором расстоянии до реакционного слоя на поверхности пламени) все углеводородные составляющие газа исчезают.
Продуктами разложения гексазадекалина являются водород, метан и этилен, содержание которых по высоте пламени уменьшается. Обнаружен также в небольшом количестве этан. Азот является, по-видимому, одним из продуктов разложения. Следует отметить отсутствие ацетилена и более высокое содержание водорода в пламени гексазадекалина по сравнению с пламенем уротропина.
Состав газа в коническом воздушном ламинарном диффузионном пламени метанола исследован в работах [19, 28]. Сжигание метанола производилось на стеклянном фитиле. Измерение температур, отбор и анализ проб выполнены методически так же, как из пламени метана [19, 20]. В таблице II.2 приведены результаты анализа газовых проб, взятых из пламени, и температуры пламен, при которых отбирались эти пробы.
Таблица 11.2. Состав проб из метанолового пламени
Химический состав | Состав, % (об.) | ||||
1* | 2 | 3 | 4 | 5 | |
СО2 | 7,56 | 6,98 | 8,17 | 9,04 | 11,21 |
Аr | 0,55 | 0,51 | 0,55 | 0,61 | 0,63 |
СН3ОН | 16,29 | 14,76 | 6,03 | 3,04 | 0,04 |
O2 | — | 0,03 | 0,04 | — | 0,06 |
СН20 | 0,51 | 0,52 | 0,27 | 0,27 | 0,02 |
С2Н4 | 0,05 | 0,02 | 0,03 | 0,03 | 0,03 |
С2Н2 | 0,04 | 0,03 | 0,02 | 0,03 | — |
Н20 | 14,08 | 19,61 | 25,09 | 21,18 | 26,59 |
СН4 | 0,28 | 0,24 | 0,21 | 0,06 | 0,01 |
CO | 8,58 | 7,93 | 7,51 | 9,19 | 4,61 |
N2 | 46,09 | 43,41 | 47,23 | 51,33 | 54,71 |
Н2 | 5.95 | 5,94 | 4,83 | 5,23 | 2,07 |
∑ | 100,00 | 100,00 | 100,00 | 100,00 | 100,00 |
t, °С | 350 | 375 | 980 | 1150 | 1300 |
*Номер пробы.
Пробы 1 и 2 взяты из зоны, близкой к основанию пламени, пробы 3—5 — вдоль центральной оси, проходящей через вершину пламени. Результаты анализа показывают, что важным промежуточным продуктом является формальдегид, причем он. сравнительно устойчив, так что даже при температурах ~1150°С его еще легко обнаружить. В пробах, взятых из пламени, не обнаружено этана, хотя найдены небольшие концентрации этилена и ацетилена. Присутствие метана свидетельствует о существовании в пламени метальных радикалов. Окись углерода и водород присутствуют в больших концентрациях, чем в метановом диффузионном пламени.
8. Обсуждение результатов
Рассмотрим результаты исследований устойчивых газообразных продуктов, приведенные выше и в табл. 11.3. На наш взгляд, надо отметить следующее.
При диффузионном горении и горении гомогенных (предварительно перемешанных) смесей с участием органических соединений протекают сложные химические процессы. В пламенах предварительно перемешанных смесей и в диффузионных пламенах органических соединений (не содержащих в своем (Составе кислорода) отсутствуют окисленные углеводороды. Это свидетельствует о том, что процесс горения углеводородов отличается от предложенных в литературе схем низкотемпературного окисления этих соединений. Подобное предположение высказано еще в работе [21] при анализе результатов исследования диффузионного пламени парафиновой свечи.
Таблица 11.3. Состав газа в пламени в момент начала разложения исходных соединений
Горючее | Состав газа, % (об.) | ||||||||||||||
Н2 | СН4 | СаНв | С3Н8 | С2Н4 | С3Нв | С4Н8 | С4Н„ | С2Н2 | Метил-ацетилен | со | 02 | СО2 | Н2О | N2 | |
Светильный газ (42% Н2) | 20,3 | 30,3 | — | — | 3,8 | — | — | 2,75 | — | 6,6 | 0,59 | 1.7 | 7,5 | 26,4 | |
Городской газ (4,8% Н2)* | 6,8 | 56,7 | 3,3 | 1.2 | 1.0 | — | — | — | — | — | 3,6 | — | 3.8 | — | 23,6 |
Метан | 6,0 | 21 | 0,08 | — | 0,12 | — | — | — | 0,16 | 0,02 | 3,0 | 1.0 | 7.0 | 11 | 50 |
Парафин* | 4,0 | 2,6 | 0,46 | 0,29 | 12,6 | .5.0 | 0,85 | 0,26 | — | — | 5,77 | — | 6,0 | — | 62 |
Толуол* | 54,1 | 29 | — | — | — | — | — | — | — | — | з.о | — | 1.4 | — | 12,5 |
Пропан** | 2,5 | 0,25 | 0.1 | з.о | 0,5 | 0,2 | — | — | 0,18 | — | 3,5 | 10 | 2.2 | 5,0 | — |
Уротропин* | 12,6 | 4,6 | 0,8 | — | 4,0 | — | — | — | 3,8 | — | 5,5 | — | 7,0 | —• | 61,7 |
Гексазадекалин* | 36 | 3,6 | 0.7 | — | 2,3 | — | .— | — | •— | — | 4,0 | — | 2,0 | — | 51,4 |
Метанол | 6,0 | 0,28 | — | . — | 0,05 | — | — | — | 0,04 | — | 8,6 | — | 7,6 | 14 | 46 |
* Определение содержания паров воды не производилось, поэтому результаты газового анализа несколько завышены. ** Пропан-воздушная смесь.
