Поскольку полная емкость преобразователя изменяется в присутствии посторонних металлических предметов, преобразователь, а также идущие к нему провода и элементы измерительной цепи необходимо экранировать. Однако емкость экрана может изменяться под влиянем изменения влажности воздуха, вибрации и по другим причинам. Экранированные провода могут изменять свою емкость при их изгибах, когда токоведущий провод меняет свое положение относительно экрана. Эти изменения приводят к погрешности
Особенности применения емкостных преобразователей. Емкостные преобразователи имеют ряд специфических достоинств и недостатков, определяющих область их применения. Конструкция емкостного датчика проста, он имеет малые массу и размеры. Его подвижные электроды могут быть достаточно жесткими, с высокой собственной частотой, что дает возможность измерять быстропеременные величины. Емкостные преобразователи можно выполнять с заданной (линейной или нелинейной) функцией преобразования. Для получения требуемой функции преобразования часто достаточно изменить форму электродов. Отличительной особенностью является малая сила притяжения электродов.
Основным недостатком емкостных преобразователей является малая их емкость и высокое сопротивление. Для уменьшения последнего преобразователи питаются напряжением высокой частоты. Однако это обусловливает другой недостаток — сложность вторичных преобразователей. Недостатком является и то, что результат измерения зависит от изменения параметров кабеля.
Для уменынени погрешности измерительную цепь и вторичный прибор располагают вблизи датчика
0
Емкостные преобразователи широко применяются в научно-исследовательской работе, где имеется высококвалифицированный персонал для разработки, эксплуатации и ремонта датчиков и вторичных приборов. В условиях научного эксперимента ценным свойством датчиков является простота их конструкции и технологии.
4.2.4. Пьезоэлектрические преобразователи
Прямой пьезоэлектрический эффект. В кристаллических диэлектриках различно заряженные ионы располагаются в определенном порядке, образуя кристаллическую решетку. Поскольку разноименно заряженные ионы чередуются и расположены так, что их заряды взаимно компенсируются, в целом кристалл электрически нейтрален. Одной из особенностей кристаллов является их симметрия. Кристаллы могут быть симметричны относительно некоторой оси, плоскости или центра. В соответствии с видом симметрии по определенным законам построена кристаллическая решетка и расположены ионы. Электрическая структура кристалла, симметричного относительно оси или плоскости, схематически показана на рис. 4.20. В направлен™ оси X ионы различных знаков чередуются и взаимно компенсируют свои заряды. При действии на кристалл силы Fx в направлении X кристаллическая решетка деформируется, расстояния между положительными и отрицательными ионами изменяются и кристалл электризуется в этом направлении. На его гранях, перпендикулярных оси X, появляется заряд
q = dltFx, (4.80)
пропорциональный силе Fx. Коэффициент йх х, зависящий от вещества и его состояния, называется пьезоэлектрическим модулем. Индексы при коэффициенте d определяются ориентацией силы и грани, на которой появляется заряд, относительно кристаллических осей. При изменен™ ориентации пьезоэлектрический модуль изменяется.
Электризация кристалла под действием внешних сил называется прямым пьезоэффектом. Вещества, обладающие пьезоэффектом, называются пьезоэлектриками. Для изотовления измерительных преобразователей наибольшее применение нашли естественные кристаллы кварца и искусственные пьезоэлектрические материалы — пьезокерамики.

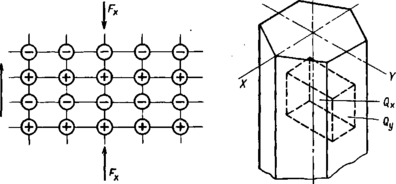

Кварц (S1O2). Призматическая часть кристалла кварца и расположение кристаллических осей показаны на рис. 4.21. Ось X — электрическая, ось Y — механическая, ось Z — оптическая. Для использования в измерительных преобразователях из кристалла вырезается пластинка. При действии на пластинку сил вдоль осей Хили К происходит поляризация кристалла. На гранях, перпендикулярных оси X, появляются заряды
q = dltFx или q = d12 (Qx/Qy)Fy , (4.81)
где Fx кРу — соответствующие силы; Qx и Qy — площади граней, пер
1
X
Рис. 4.20. Рис. 4.21
пендикулярных осям X и Y; dti = di2 = 2,31 . 10"12 К/Н — пьезоэлектрические модули.
Возникновение заряда под действием силы Fx называется продольным пьезоэффектом, возникновение заряда под действием Fy — поперечным пьезоэффектом. Действие силы Fz вдоль оси Z не вызывает никаких электрических зарядов.
Кварцевая пластинка имеет высокую прочность. Допустимые напряжения могут доходить до (0,7—1) ■ 108 Н/м2, что позволяет прикладывать к ней большие измеряемые силы. Она имеет большой модуль упругости, что обусловливает ее высокую жесткость и очень малое собственное внутреннее трение. Последнее обстоятельство обусловливает высокую добротность изготовленных из кварца пластинок. Кварцевые пластинки используются для изготовления преобразователей, измеряющих давление и силу.
Кварц — материал с высокой твердостью, он трудно обрабатывается и может применяться для изготовления пластинок лишь простой формы.
Пьезоэлектрический модуль d практически постоянен до температуры 200 °С, а затем с увеличением температуры немного уменьшается. Предельная рабочая температура составляет 500 °С. При температуре 573 °С (температура Кюри) кварц теряет пьезоэлектрические свойства. Относительная диэлектрическая проницаемость равна 4,5 и несколько увеличивается с увеличением температуры. Удельное объемное сопротивление кварца превышает 1012 Ом.
Электрические и механические свойства кварца имеют высокую стабильность. За 10 лет изменение характеристик не превосходит 0,05%.
0
Пьезоэлектрическая керамика. Пьезокерамика имеет доменное строение, причем домены поляризованы. При отсутствии внешнего электрического поля поляризация отдельных доменов имеет хаотическое направление и на поверхности изготовленного из пьезокерамики тела электрический заряд отсутствует. В электрическом поле домены ориентируются в направлен™ этого поля, вещество поляризуется и на поверхности тела появляются заряды. При снятии поля домены сохраняют свою ориентацию, вещество остается поляризованным, но поверхностный заряд с течением времени стекает. Если к телу, изготовленному из пьезокерамики, после обработки его в электрическом поле приложить механическую нагрузку, то под ее действием домены изменяют свою ориентацию и изменяется поляризация вещества. Изменение поляризации вызывает появление заряда на поверхности тела. Тело, изготовленное из поляризованной керамики, при воздействии механической силы электризуется так же, как и естественные пьезоэлектрические монокристаллы.
Типичной пьезоэлектрической керамикой является титанат бария ВаТЮз- Его пьезоэлектрический модуль лежит в пределах d31 = = (4,35 т 8,35) Ю-11 К/Н; диэлектрическая проницаемость — в пределах ег =1100 -г- 1800; тангенс угла диэлектрических потерь, характеризующий внутреннее удельное сопротивление, — в пределах tg5 = = 0,3 -=- 3%. Зависимость возникающего заряда от приложенной силы имеет некоторую нелинейность и гистерезис. Свойства пьезокерамик зависят также от их технологии и поляризующего напряжения.
Большинство пьезокерамик обладает достаточной температурной стабильностью. Пьезоэлектрические свойства сохраняются вплоть до температуры Кюри. Для титаната бария она равна 115 °С.
С течением времени параметры пьезокерамики самопроизвольно изменяются. Старение обусловливается измерением ориентации доменов.
Изготовление преобразователей из пьезокерамики значительно проще, чем из монокристаллов. Керамические изделия делаются по технологии, обычной для радиокерамических изделий (путем прессования или литья под давлением), на керамику наносятся электроды, к электродам привариваются выводные провода. Отличие заключается в электрической обработке. Для поляризации изделие помещается в электрическое поле напряженностью 10s — 106 В/м.
Принцип действия пьезоэлектрического преобразователя. Действие пьезоэлектрического преобразователя основано на прямом пьезоэффек-те. Обычно он представляет собой пластинкуизготовленную из пьезоэлектрического материала, на которой имеются два изолированных друг от друга электрода.
В зависимости от вещества, формы преобразователя и ориентации кристаллических осей входной величиной могут быть как силы, производящие деформацию сжатия—растяжения, так и силы, производящие
0
деформацию сдвига. Последний вид деформации может использоваться в преобразователях, имеющих в качестве входной величины момент силы.
Выходной величиной преобразователя является напряжение на электродах
Е = q/Q (4.82)
где q — пьезоэлектрический заряд; С — емкость, образованная электродами.
Подставляя (4.80) в (4.82), получим функцию преобразования пьезоэлектрического преобразователя
Е = dF/C. (4.83)
Если преобразователь имеет форму плоской пластины, то емкость между его электродами
C = ere0Q/8, (4.84)
где е> — относительная диэлектрическая проницаемость пьезоэлектрического вещества; Q — площадь электродов; б — расстояние между электродами.
Подставляя (4.84) в (4.83), получим функцию преобразования преобразователя
Е = d8F/ere0Q. (4.85)
ЭДС, возникающая на электродах преобразователя, довольно значительна — единицы вольт. Однако если сила постоянна, то измерить ЭДС трудно, поскольку заряд мал и быстро стекает через входное сопротивление вольтметра. Если же сила переменна, то образуется переменная ЭДС, измерить которую значительно проще. Если при этом период изменения силы много меньше постоянной времени, определяемой емкостью преобразователя и сопротивлением утечки заряда, то процесс утечки не влияет на выходное напряжение преобразователя. При синусоидальном законе изменения силы
F = Fmsinu>t (4.86)
ЭДС изменяется также синусоидально:
Е = Emsinu>t. (4.87)
Измерение переменной силы сводится к измерению переменной ЭДС или напряжения.
Схема включения. Пьезоэлектрический преобразователь является генераторным преобразователем, вырабатывающим ЭДС. Для преобразования ее в приборе имеется вторичный преобразователь, в качестве
0
которого может служить вольтметр переменного тока, проградуи-рованный в единицах измеряемой величины. Поскольку вольтметр должен иметь большое входное сопротивление, используются электронные вольтметры.
Упрощенная эквивалентная схема пьезоэлектрического преобразователя, соединенного кабелем с вольтметром, представлена на рис. 4.22, а. На этой схеме С — собственная емкость преобразователя; Ci — суммарная емкость соединительного кабеля, входной емкости усилителя и других емкостей, шунтирующих вход усилителя; R входное сопротивление усилителя. Сопротивления утечки пьезоэлемента и сопротивление утечки кабеля могут рассматриваться на эквивалентной схеме как составляющие сопротивления R. Входным напряжением усилителя является падение напряжения на сопротивлении R. Если на преобразователь действует синусоидальная сила, то, используя символический метод, выражение (4.83) можно переписать в виде
Рис. 4.22.
Е = dF/C,
(4.88)
где
Ж = Fmei"t;E = Ej"t. Из схемы 4.22, а следует
Е
(4.89)
U =
= Е
\\jUC + W/jtoCOHR + I//C0C1) R + 1//С0С! JGJRC
1 + JGjR (С + Ci)
(4.90)
Выражение (4.90) представляет собой комплексную функцию преобразования эквивалентной схемы пьезоэлектрического преобразователя, подключенного к усилителю. Из него можно определить комплексную чувствительность или комплексный коэффициент передачи
*СМ = Ж = [С/ (С + С,)] 0ыг/(1 + /ыг)], (4.91)
где t = R(C+C1) — постоянная времени.
Модуль чувствительности, или просто чувствительность, схемы
S(oS) = \K(jcS)\ = [С/(С + Ct)] [ыгА/1 + (ыг)*]. (4.92)
0
Это4 выражение показывает зависимость чувствительности от частоты и является частной характеристикой преобразователя, подключенного к усилителю. График частотной характеристики показан на рис. 4.22, б. Частотная характеристика может быть представлена в виде двух сомножителей
5 (со) = 5(°°Мсо). (4.93)
Первый из них представляет собой чувствительность при очень больших частотах и не зависит от частоты, так как при со -*■ °°
5 (со) -»> С/(С + d). (4.94)
Второй сомножитель v(co) = cor/\/l + (w)2 определяет нормированную характеристику. Он показывает относительное изменение чувствительности при изменении частоты.
Из (4.92) видно, что 5 = 0, при со = 0, т.е. пьезоэлектрические преобразователи неприменимы для измерения статических напряжений.
Полученные выражения справедливы на средних и низких частотах, т.е. в тех случаях, когда внутреннее сопротивление пьезоэлемента можно заменить эквивалентной емкостью.
Пьезоэлемент обладает некоторой упругостью и массой и является колебательной системой. Резонансные свойства этой системы проявляются на высоких частотах. Резонанс приводит к повышению чувствительности на высоких частотах. При еще большем увеличении частоты чувствительность падает.
Погрешность пьезоэлектрического преобразователя. Рабочей областью частот является область, в которой чувствительность остается постоянной. Сверху эта область ограничена резонансом пьезоэлемента. Снизу она определяется постоянной времени т. Для улучшения частотных свойств в области нижних частот нужно увеличивать т = R(C + Сг). Для усиления выходного напряжения пьезоэлектрического преобразователя применяют усилители с максимально возможным входным сопротивлением (не менее 1011 Ом). Дальнейшее увеличение постоянной времени может происходить при увеличении С\; для этого вход усилителя шунтируется дополнительным конденсатором. Однако включение этого конденсатора уменьшает чувствительность при больших частотах S (°°) и требует увеличения коэффициента усиления усилителя. В схеме, рассмотренной выше, постоянная времени т = R (С + Ct) обычно не превышает 1 с. Использование операционных усилителей с обратными связями позволяет создавать приборы, у которых постоянная времени достигает значений 10—100 с.
