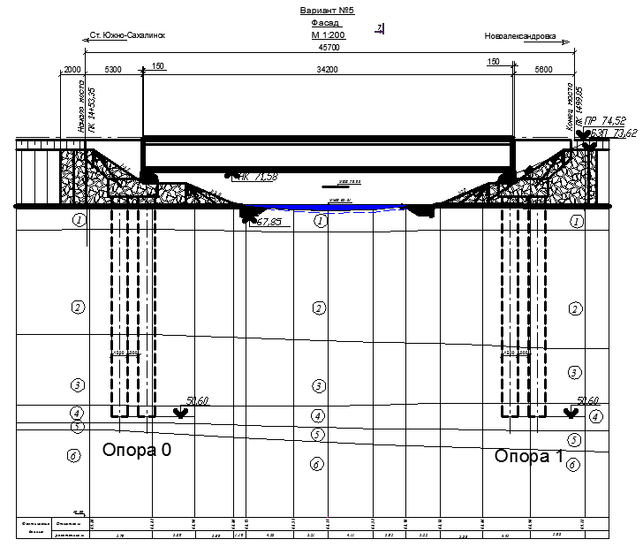

Рисунок 2.1.1.Схема пятого варианта.

2.5.2. Определение отметок моста.

(2.1.2.1)

(2.1.2.2)

(2.1.2.2)

2.5.3 Разработка береговой опоры моста.

Конструкцию верха опоры принимаем аналогично второго варианта так она минимальна – безростверкную, во втором варианте проверяем конструкцию фундамента т.к. схема загружения не совпадет. В варианте 5 принимаем фундамент на буронабивных столбах диаметром 1.5 м.

Расчетная схема представлена на рисунке 2.1.3.1

Рисунок 2.5.3.1. Расчетная схема загружения береговой опоры

Проверка глубины заложения буронабивных столбов из расчета по несущей способности.

(2.1.3.1)

где, -суммарная нагрузка приходящаяся на опору ,находится по формуле 2.1.3.1

Нагрузка приходящаяся на опору кН

Временной нагрузка, приходящейся на береговую опору определяется по формуле 2.1.3.2

(2.1.3.2)

где, ω_(л.вл)- площадь линии влияния, находится по формуле 2.1.3.3

γ_fV – коэффициент надежности для временной нагрузки [10]

v - интенсивность временной нагрузки прил.5 [10]

μ - динамический коэффициент

ω_(л.вл)= 5,3+33,2 *1*0.5= 21,9 (2.1.3.3)

Постоянная нагрузка, приходящейся на опору определяется по формуле 2.1.3.4.

(2.1.3.4)

где , - коэффициент надежности для постоянной нагрузки от мостового полотна с ездой на балласте;

-интенсивность постоянной нагрузки от мостового полотна с ездой на балласте , расчитывается по формуле 2.1.3.4;

- коэффициент надежности для постоянной нагрузки от мостового полотна с ездой на балласте;

- интенсивность постоянной нагрузки от пролетного строения;

- интенсивность постоянной нагрузки от тротуаров с перилами;

- коэффициент надежности для постоянной нагрузки;

- вес опоры , вычисляется по формуле 2.1.3.4;

(2.1.3.5)

где, -площадь поперечного сечения балласта

- удельный вес балласта

-длина загружения

(2.1.3.6)

где, -удельный вес бетона

-объём опоры

где ,

-объем насадки , находящаяся по формуле :

,где b –ширина насадки ;l-длина насадки ;h- высота насадки

-объем шкафной стенки и открылком ,находящаяся по формуле :

,где -площадь открылков; -площадь шкафной стенки ; -средняя толщина открылков и шкафной стенки .

-объем буронабивного столба , находящаяся по формуле :

,где l-длина БНС; - площадь тяты опирания столба; -кол-во столбов

Для более точного расчета принимаем по рекомендациям ЛГТМ иМИИТа 1984 г «типовые пролетные строения 556/11-15»

Проверка несущей способности буронабивных столбов выполняется по формуле 2.1.3.7.

(2.1.3.7)

где N –суммарная нагрузка на береговую опору, определяется по формуле 2.1.3.2

- количество буронабивных столбов

Несущая способность буронабивного столба определяется .

, (2.1.3.8)

где, - площадь поперечного сечения опоры

- расчетное сопротивление грунта под нижним концом столбчатой опоры,

-толщина слоя грунта

-расчётное сопротивление грунта или грунтового раствора сдвигу по боковой поверхности фундамента в пределах

=98 кПа ,расчетное сопротивление песок пылеватый

=147 кПа ,расчетное сопротивление песок мелкий средний

=0 кПа, расчетное сопротивление ила .

=1470 кПа, расчетное сопротивление галечник с щебенистым грунтом с супесчаным заполнением.

- толщина 1-го слоя грунта, соприкасающегося с боковой поверхностью опор ;

- толщина 2-го слоя грунта, соприкасающегося с боковой поверхностью опор ;

- толщина 3-го слоя грунта, соприкасающегося с боковой поверхностью опор ;

- толщина 4-го слоя грунта, соприкасающегося с боковой поверхностью опор ;

кН/

(2.1.3.9)

где F- расчетная вертикальная нагрузка на столб

- несущая способность столба

< кН/

ВЫВОД: Условие выполняется принимаем 4 столба по 21,7м . Запас прочности превосходит в ≈1.45 раз но из за грунтов слабых грунтов находящихся выше несущего таких как ил с прочностью 0 кПа и песок с органикой с прочностью 98 кПа и из условия что наш объект находится в районе с сейсмичностью в 8 балов. Принимаем и в последующих вариантах глубину заложения в 21,7м по 4 буронабивных столба.

2.6. Комплексная технико-экономическая оценка запроектированных вариантов

2.6.1. Общие положения

Экономическая эффективность конструкции – величина относительная, и устанавливается путём сравнения с эталоном. Эталоном в данном случае служит вариант с самыми минимальными затратами

При определении приведённых затрат все их виды приводятся к одному моменту времени – к моменту ввода законченного сооружения в действие. Общая сумма приведённых затрат по каждому варианту определяется по формуле 2.5.1.:

(2.5.1.)

где - прямые капитальные вложения в период строительства;

- капитальные вложения в период дальнейшей эксплуатации объекта;

- плата за пользование производственными фондами строительных организаций в период строительства;

- затраты в сфере промышленного производства, поставляющего строительству конструкции и материалы;

- эксплуатационные расходы за весь период службы объекта.

2.6.2 Объёмы основных работ

По чертежам вариантов проекта устанавливаются основные технические измерители, характеризующие конструкцию и основные параметры сооружения: полная длина мостового сооружения, длина пролётов, средняя высота моста.

Расчёт производится в табличной форме, см. таблицу 2.6.1.

Параметры сооружения	ед. изм	№1	№2	№3	№4	№5
1	2	3	4	6	7	8
1. Полная длина сооружения	м	45,9	49,25	49,05	56,29	45,7
2. Длина пролета	м	33,6	18,2х2	18,0х2	44	33,5
3.Средняя высота моста	м	3,09	1,96	1,5	1,43	2,95
4. Пролётное строение	Матер.	метал	метал	Ж.б.	метал	Ж.б.
5. Фундамент	тип	БНС	БНС.	БНС	БНС	БНС

Таблица 2.6.1.Показатели вариантов.

2.6.3. Сметная стоимость строительства .

Сметная стоимость строительно-монтажных работ определяется по следующему выражению:

(2.6.3.1.)

где, - сметная стоимость объекта по варианту, тыс. руб.;

- единичная расценка привязанная к местным условиям;

- объём работы в соответствующих единицах измерения;

- норма накладных расходов, принимаемая для организации МТС в размере для общестроительных работ и 10,6% - для работ по монтажу металлоконструкций;

- норма плановых накоплений, принимаемая в размере _6%;

- коэффициент, учитывающий затраты на временные здания и сооружения, прочие дополнительные затраты и непредвиденные расходы и принимаемый равным .

Расчёт сметной стоимости по вариантам №1, 2, 3, 4, 5, производится в табличной форме, см. таблицы ниже, соответственно:

Таблица 2.6.2.-Таблица для определения сметной стоимости варианта №1.
