Рисунок 2.2.6.1. Расчетная схема загружения береговой опоры
Проверка глубины заложения буронабивных столбов из расчета по несущей способности.
2.2.6.1)
где,
-суммарная нагрузка приходящаяся на опору ,находится по формуле 2.2.6.1
- временная нагрузка приходящаяся на опору, находится по формуле 2.2.6.2
- постоянная нагрузка приходящаяся на опору, находится по формуле 2.2.6.4
кН
Временной нагрузка, приходящейся на береговую опору определяется по формуле 2.2.6.2
2.2.6.2)
где, ω_(л.вл)- площадь линии влияния, находится по формуле 2.2.6.3
γ_fV – коэффициент надежности для временной нагрузки [1]
v - интенсивность временной нагрузки прил.5 [1]
μ - динамический коэффициент
ω_(л.вл)=λ*1*0.5 (2.2.6.3)
где λ- длина загружения
ω_(л.вл)= 5,3+18,8*1*0,5= 14,7
где, λ-длина линии влияния
∆ -температурный зазор
Постоянная нагрузка, приходящейся на опору определяется по формуле 2.2.6.4
(2.2.6.4)
где ,
- коэффициент надежности для постоянной нагрузки от мостового полотна с ездой на балласте;
-интенсивность постоянной нагрузки от мостового полотна с ездой на балласте , расчитывается по формуле 2.2.6.5;
- коэффициент надежности для постоянной нагрузки от мостового полотна с ездой на балласте;
- интенсивность постоянной нагрузки от пролетного строения;
- интенсивность постоянной нагрузки от тротуаров с перилами;
- коэффициент надежности для постоянной нагрузки;
- вес опоры , вычисляется по формуле 2.2.6.6;
(2.2.6.5)
где,
-площадь поперечного сечения балласта
- удельный вес балласта
-длина загружения
(2.2.6.6)
где,
-удельный вес бетона
-объём опоры
где ,
-объем насадки , находящаяся по формуле :
,где b –ширина насадки ;l-длина насадки ;h- высота насадки
-объем шкафной стенки и открылком ,находящаяся по формуле:
,где
-площадь открылков;
-площадь шкафной стенки ;
-средняя толщина открылков и шкафной стенки .
-объем буронабивного столба , находящаяся по формуле :
,где l-длина БНС;
- площадь пяты опирания столба; -кол-во столбов
Для более точного расчета принимаем по рекомендациям Москва 2001 года «типовые пролетные строения 2210 КМ»
Проверка несущей способности буронабивных столбов выполняется по формуле 2.2.6.7.
(2.2.6.7)
Где N –суммарная нагрузка на береговую опору
- количество буронабивных столбов
Несущая способность буронабивного столба определяется.
, (2.2.6.8)
где,
- площадь поперечного сечения опоры
- расчетное сопротивление грунта под нижним концом столбчатой опоры,
-толщина слоя грунта
-расчётное сопротивление грунта или грунтового раствора сдвигу по боковой поверхности фундамента в пределах
=98 кПа ,расчетное сопротивление песок пылеватый
=147 кПа ,расчетное сопротивление песок мелкий средний
=0 кПа, расчетное сопротивление ила .
=1470 кПа, расчетное сопротивление галечник с щебенистым грунтом с супесчаным заполнением.
- толщина 1-го слоя грунта, соприкасающегося с боковой поверхностью опор ;
- толщина 2-го слоя грунта, соприкасающегося с боковой поверхностью опор ;
- толщина 3-го слоя грунта, соприкасающегося с боковой поверхностью опор ;
- толщина 4-го слоя грунта, соприкасающегося с боковой поверхностью опор ;
кН/
(2.2.6.8)
где F- расчетная вертикальная нагрузка на столб
- несущая способность столба
<
кН/
ВЫВОД: Условие выполняется принимаем 4 столба по 21,7м . Запас прочности превосходит в ≈2,37 раз но из за грунтов слабых грунтов находящихся выше несущего таких как «ил» с прочностью 0 кПа и «песок с органикой» с прочностью 98 кПа и из условия что объект находится в районе с сейсмичностью в 8 балок. Принимаем и в последующих вариантах глубину заложения в 21,7м по 4 буронабивных столба.
2.3. Вариант 3
В третьем варианте принята схема 2Х18,0 м. Пролетные строения принимаются балочно-разрезной системы, представляют собой железобетонное балластное унифицированными плитами и ребристыми пролетными строениями разработанным Лентрансмостпроект инв №384/3 . Опоры безростверкные по типу второго варианта.
2.3.1. Определение фактического отверстия моста.
Фактическое отверстие моста определяется по формуле (2.1.1.)
Проверка обеспеченности фактического отверстия проверяется в приделах :
Условие выполняется следовательно к дальнейшей разработке принимается схема моста 2х18,0.
Р

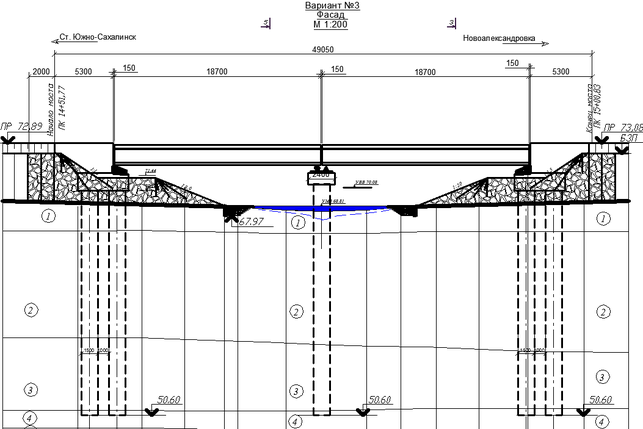

исунок 2.3.1.1. Схема третьего варианта.
2.3.2. Определение отметок моста .
2.3.3 Разработка промежуточной опоры моста.
В третьем варианте моста применяем безростверкную промежуточная опора на буронабивных столбах диаметром 1.5 м.
Рисунок 2.3.3.1.-Расчетная схема промежуточной опоры.
Проверка глубины заложения буронабивных столбов из расчета по несущей способности.
(2.3.3.1)
где N- суммарная нагрузка ,определяется по формуле 2.3.3.1
-временная нагрузка ,определяется по формуле 2.3.3.2
- постоянная нагрузка ,определяется по формуле 2.3.3.4
кН
Временной нагрузка, приходящейся на промежуточную опору определяется по формуле : . (2.3.3.2)
где, ω_(л.вл)- площадь линии влияния, находится по формуле 2.3.3.3
γ_fV – коэффициент надежности для временной нагрузки [10]
v - интенсивность временной нагрузки прил.5 [10]
μ - динамический коэффициент
ω_(л.вл)=λ*1*0.5 (2.3.3.3) ω_(л.вл)=(18,2*2+0,1)*1*0.5=18,25
где, λ-длина линии влияния
∆ -температурный зазор
Постоянная нагрузка, приходящейся на промежуточную опору определяется по формуле2.3.3.4 .
(2.3.3.4)
где , - коэффициент надежности для постоянной нагрузки от мостового полотна с ездой на балласте;
-интенсивность постоянной нагрузки от мостового полотна с ездой на балласте , расчитывается по формуле 2.3.3.5;
- коэффициент надежности для постоянной нагрузки от мостового полотна с ездой на балласте;
- интенсивность постоянной нагрузки от пролетного строения;
- интенсивность постоянной нагрузки от тротуаров с перилами;
- коэффициент надежности для постоянной нагрузки;
- вес опоры , вычисляется по формуле 2.3.3.6;
(2.3.3.5)
где,
-объем балласта
- удельный вес балласта
(2.3.3.6)
где, -удельный вес бетона
-объём опоры
где ,
-объем насадки , находящаяся по формуле :
,где b –ширина насадки ;l-длина насадки ;h- высота насадки
-объем буронабивного столба , находящаяся по формуле :
,где l-длина БНС; - площадь пяты опирания столба; -кол-во столбов
Проверка несущей способности буронабивных столбов выполняется по формуле 2.2.6.7.
, (2.3.3.7)
где, - площадь поперечного сечения опоры
кН/м2 - расчетное сопротивление грунта под нижним концом столбчатой опоры,
-расчётное сопротивление грунта или грунтового раствора сдвигу по боковой поверхности фундамента в пределах
=98 кПа ,расчетное сопротивление песок пылеватый
=147 кПа ,расчетное сопротивление песок мелкий средний
=0 кПа, расчетное сопротивление ила .
=1470 кПа, расчетное сопротивление галечник с щебенистым грунтом с супесчаным заполнением.
- толщина 1-го слоя грунта, соприкасающегося с боковой поверхностью опор ;
- толщина 2-го слоя грунта, соприкасающегося с боковой поверхностью опор ;
- толщина 3-го слоя грунта, соприкасающегося с боковой поверхностью опор ;
- толщина 4-го слоя грунта, соприкасающегося с боковой поверхностью опор ;
кН/
(2.3.3.8)
где F- расчетная вертикальная нагрузка на столб
- несущая способность столбов
< кН/
ВЫВОД: Условие выполняется принимаем 2 столба по 21,7 м . Запас прочности превосходит в ≈1,32 раз но из за грунтов слабых грунтов находящихся выше несущего таких как «ил» с прочностью 0 кПа и «песок с органикой» с прочностью 98 кПа из условия что наш объект находится в районе с сейсмичностью в 8 балок. Принимаем и в последующих вариантах глубину заложения в 21.7м
2.3.4 Разработка береговой опоры моста.
Конструкцию верха опоры принимаем аналогично первому варианту так она минимальна – безростверкную, во втором варианте проверяем конструкцию фундамента т.к. схема загружения не совпадет с вторым вариантом.
Расчетная схема представлена на рисунке 2.3.4.1
Рисунок 2.3.4.1 Расчетная схема береговой опоры для 3 варианта
Проверка глубины заложения буронабивных столбов из расчета по несущей способности.
2.3.4.1)
где, -суммарная нагрузка приходящаяся на опору, определяется по формуле 2.3.4.1
- временная нагрузка приходящаяся на опору, определяется по формуле 2.3.4.2
