Максимальная скорость и порыв ветра (м/с) по флюгеру (ф) и анеморумбометру (а)
Таблица 1.1.3.4.
| Характеристика ветра | Месяц | ||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | Год | |
| ГМС Южно-Сахалинск | |||||||||||||
| Скорость | 28ф | 34ф | 22а | 24ф | 19а | 17а | 18ф | 16ф | 40ф | 18а | 28ф | 24ф | 40ф |
| Порыв | 35а | 40а | 40а | 28а | 32а | 28а | 18а | 27а | 40а | 31а | 40а | 31а | 40а |

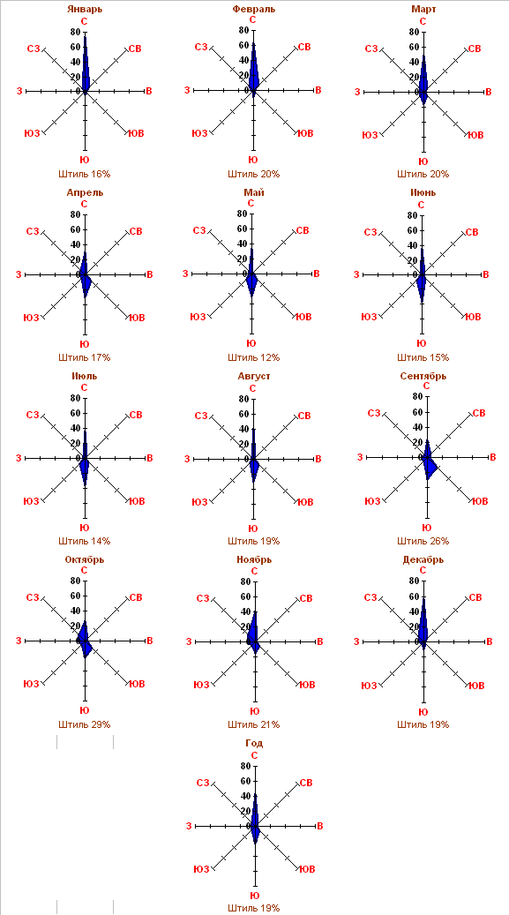

Рисунок 1.1.3.2 Розы повторяемости ветров, ГМС Южно-Сахалинск
1.2. Инженерно-геологические условия
Геологическое строение характеризуется массивом горных пород (грунтов) находящихся в сфере инженерного воздействия. Оно определяет условия строительства, надежность оснований зданий и сооружений. Генезис, литологическое строение и условия залегания массива горных пород дают возможность оценить водно-физические, физико-механические свойства каждого слоя в зоне аэрации, охарактеризовать его фильтрационные свойства.
В геологическом строении исследуемого района представлены отложения четвертичной системы - техногенные (tIV) и аллювиального генезиса (аIV).
Современные техногенные отложения (tIV). Широко распространены в пределах населенного пункта в отсыпке дорог и перемещенные при планировке территории. Мощность различна и может достигать 5,0 м. Состав преимущественно крупнообломочный.
Современные аллювиальные отложения (аIV). В долине р. Сусуя современ-ный аллювий изучен поисково-оценочными скважинами глубиной 150-200 м по правому и левому борту реки Сусуи и инженерно-геологическими (с преобладающей глубиной до 10 м) в пределах селитебной территории левобережья реки. Представлены эти отложения пойменной и русловой фациями.
Покровные отложения пойменной фации (преимущественно глинистые) увеличиваются к югу и достигают мощности 5-6 м (200-300 м ниже по течению реки) и к северу - мощность 0,3-2,0 м.
Отложения русловой фации представлены галечно-гравийными с преимущественно песчаным и супесчано-суглинистым заполнителем до 20-50%, единичными валунами, линзами и прослоями песков. Общая мощность аллювия более 20 м, наибольшая – к центру долины, увеличивается в южном направлении.
В геологическом строении участка междуречья Сусуи и Красносельской, вдоль русла реки Красносельской в пределах глубины изучения геологического разреза 3-10 м, представлены современные четвертичные отложения аллювиального и техногенного генезиса.
1.3. Гидрологические характеристики р. Красносельская
1.3.1. Рельеф, геоморфология и гидрография
Основными орографическими элементами района работ являются Западно-Сахалинские горы, Сусунайский хребет и разделяющая их Сусунайская низменность.
Западно-Сахалинские горы, сложенные неогеновыми и палеогеновыми отложениями, имеют абсолютные высотные отметки 250-600 м. Сусунайский хребет, сложенный метаморфизованными палеозойскими отложениями, имеет максимальные абсолютные отметки до 1046,5 м (г. Пушкинская).
Сусунайская низменность, к центральной части которой приурочен район исследований, вытянута меридионально. Ширина равнинного днища низменности от 6 до 25 км. Относится к типу внутренних низменностей и представляет со-бой тектоническую депрессию, выполненную мощной толщей морских и речных отложений четвертичного возраста.
В четвертичное время большая часть Сусунайской низменности испытывала погружение, которое компенсировалось аккумуляцией продуктов разрушения окружающих гор. Западная часть депрессии была вовлечена в поднятие, что обусловило ярусность рельефа.
В соответствии с геоморфологическим районированием Сусунайской депрессии район предполагаемого строительства приурочен к низкой аллювиальной равнине. Главным рельефообразующим процессом здесь является аккумуляция. Морфологически это слабонаклонная, расчлененная речной сетью поверхность с абсолютными отметками от 40 м до 60 м и уклонами 0,015-0,05 к центру Сусунайской долины. На исследуемой территории река смещена к левому борту долины.
Участок работ по инженерной защите жилой и производственной территории от негативного воздействия реки Красносельской приурочен к береговой зоне и руслу реки Красносельской и, частично, примыкает к реке Сусуя. Протяженность участка расчистки русла около 2 км. Река протекает в пределах жилой усадебной застройки частными домами, примыкающими непосредственно к руслу. В пределах береговой зоны природный ландшафт не сохранился в результате застройки.
Основным гидрографическим объектом района работ является река Сусуя, левым притоком которой является река Красносельская. Рассматриваемый участок располагается в среднем течении реки. Река равнинного типа. Русло реки Красносельской в пределах населенного пункта проходит вдоль реки Сусуя. На отдельных участках реки имеют
общую, затапливаемую пойму.
В пределах рассматриваемого участка русла реки Красносельской развиты процессы, как донной, так и боковой эрозии. Поскольку берега, русло и дно исследуемого водотока сложены легко размываемыми грунтами, русловые процессы достаточно активны. Река Красносельская непосредственно угрожает размывом магистральной улице населенного пункта – Советской, в периоды половодья и летне-осенних паводков затапливает жилую застройку.
1.3.2. Уровневый режим, определение расчетных гидравлических характеристик.
Расчеты при назначении отверстии моста выполнены в соответствие с методикой, изложенной в пособии [10] к по изысканиям и проектированию ж.д и а.д мостовых переходов через водотоки.
При всех видах руслового процесса отверстие моста следует принимать следующим:
После изучение материалов технический отчёт инженерно-гидрометеорологические изыскания по объекту «Строительство моста через р. Красносельска в п/р Ново-Александровск. Сахалинская область г.Ю.Сахалинск» выполнена согласно мун.контракта № 032-063-13,ООО «Гидростройпроект» от 31 мая 2013 г.
И взятая из отчета исходной информации для определения отверстия моста . Приведены и сведены в таблицу 1.3.2.1.
Таблица 1.3.2.1. Исходные данные для проектирования.
| Наименование параметров | Обозна- | Ед. | Значение | |
|
| чения | изм. | величины | |
| 1 | 2 | 3 | 4 | 5 |
| 1. Угол пересечения реки | | град | 90 | |
| 2. Площадь водосбора до створа перехода | А | км2 | 76,4 | |
| 3. Расчетная вероятность превышения | ВП | % | 0,33 | 1 |
| 4. Продольный уклон при РУВВ | i | промилле | 0,1 | 0,1 |
| 5. Расчетный расход воды Р= 0,33%(1%)ВП | Q% | м3/с | 185 | 132 |
| 6. Расход воды Р=10% | Q10% | м3/с | 50,3 | |
| 7. Распределение расчетного расхода |
|
|
|
|
| русло | Qрб | м3/с |
| 39,5 |
| левая пойма | Qлп | м3/с |
| 22,2 |
| правая пойма | Qпп | м3/с |
| 70,3 |
| 8. Расчетный уровень высокой воды 0,33%(1%)ВП | РУВВ | м | 2,66 | 2,13 |
| 9. Ширина разлива при РУВВ: | В0 | м | 578,0 | 573 |
| русло | Врб | м | 28,0 | 28 |
| левая пойма | Влп | м | 153 | 152 |
| правая пойма | Впп | м | 397 | 393 |
| 10.Площадь живого сечения при РУВВ: | W | м2 |
| 1222,8 |
| русло | Wрб | м2 |
| 90,8 |
| левая пойма | Wлп | м2 |
| 284,6 |
| правая пойма | Wпп | м2 |
| 847,4 |
| 11.Глубина воды при РУВВ: | hср | м |
| 2,13 |
| средняя в русле | hрб | м |
| 3,24 |
| максимальная в русле | hрб(мах) | м |
| 3,64 |
| средняя в пойме | hпб | м |
| 2,08 |
| максимальная на вышележащем участке | hмах | м |
|
|
| 12.Скорости течения при РУВВ: | Vср | м/с |
| 0,11 |
| средняя в русле | Vрб | м/с | 1,05 | 0,44 |
| максимальная в русле | Vрб(мах) | м/с | 1,51 | 0,66 |
| средняя в пойме | Vпб | м/с |
| 0,08 |
| 13. ледохода: | м | нет | ||
| 14. первой подвижки льда: | м | нет | ||
1.3.3. Расчет отверстия моста.
