Приложение Б. Технические характеристики машин и механизмов.
Б.1. Техническая характеристика бурового станка Като 30-ТНС
Рисунок Б.1. Като 30 ТНС
Таблица Б.1. - Техническая характеристика бурового станка Като 30 ТНС
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| ПАРАМЕТРЫ | КАТО 30-ТНС |
| Диаметр бурения (м) | 1,2;1,5;1,7 |
| Глубина бурения (м) | 40;30;20 |
| Угол поворота (град) | - |
| Усилия погруж. обсад. трубы (т.с.) | 26 |
| усилия извлеч. обсад. трубы (т.с.) | 92,4 |
| Масса стакана (т) | 39,24 |
| Габаритные размеры : |
|
| длина | 15,4 |
| ширина | 3,2 |
| высота | 13,3 |
| Скорость , передвиж. км/ч | 1,47 |
Б.2. Технические характеристики самосвала КАМАЗ 65111 (6x6)

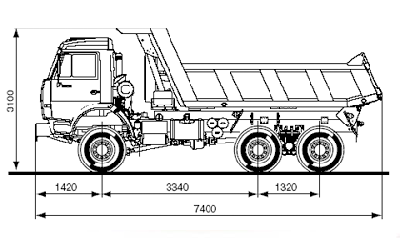

Рисунок Б.2. Самосвал КамАЗ 65111
Весовые параметры и нагрузки, а/м
Снаряженная масса а/м, кг -11050
Снаряженная масса а/м, нагрузка на переднюю ось, кг -4950
Снаряженная масса а/м, нагрузка на заднюю тележку, кг -6100
Грузоподъемность а/м, кг -14000
Полная масса, кг -25200
Полная масса а/м, нагрузка на переднюю ось, кг - 6000
Полная масса а/м, нагрузка на заднюю тележку, кг -19200
Полная масса прицепа, кг -13000
Самосвальная платформа
Объем платформы, куб. м -8,2
Угол подъема платформы, град -52
Общие характеристики
Максимальная скорость, не менее, км/ч 80
Угол преодол. подъема, не менее, % 30
Внешний габаритный радиус поворота, м 11,3
Б.3. Технические характеристики автокран KATO -750 SL
Рисунок Б.3. КАТО – 750SL
Грузоподъёмность: 75 тонн
Стрела: 44 метра(с гуськом)
Гусек: 9,5 метров
Свой вес: 61 тонна
Вылет стрелы Макс. Грузоподъёмность
3 м. - 75 т.
5 м. - 56 т.
7 м. - 37.1 т.
10 м. - 20 т.
12 м. - 14.2 т.
14 м. - 10,4 т.
16 м. - 8,3 т.
20 м. - 5,4 т.
24 м. - 3,4 т.
26 м. - 2,7 т.
30 м. - 1,6 т.
Б.4. Технические характеристики седельный тягач Урал - 44202
Рисунок Б.4 . Тягач Урал 44202

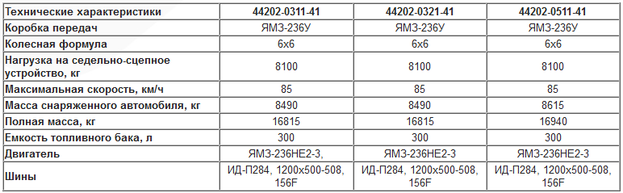

Таблица Б.4. Технические характеристики Уралов
Прицеп балковоз 949172 (ПТ-75) предназначен для перевозки мостовых балок, а также других тяжеловесных и длинномерных грузов массой до 60 тонн и длиной.
Ширина – 3.2м
Высота -1.3м
Б.5.Технические характеристики бетононасоса СБ-126

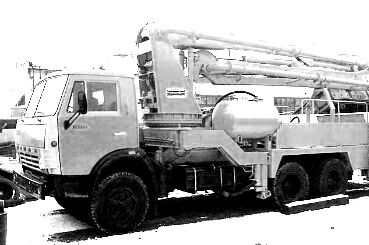

Рисунок Б.5 . Бетононасос СБ-126.
| Выстота стрелы: | 22м |
| Производительность: | 40 куб. м/час |
| Дальность подачи: | |
| по горизонтали | 18-36м |
| по вертикали | 5-8м |
| Объем загрузочной воронки: | 0,6м3 |
| Высота загрузки: | 1400мм |
| Наибольшая крупность заполнителя: | 40мм |
| Рабочее давление, развиваемое бетонотранспортным поршнем при максимальной производительности гидронасоса: | 6 МПа |
| Установленная мощность | 100кВт |
| Габариты: | |
| Длина | 1000см |
| Ширина | 250см |
| Высота | 380см |
Бетононасосы автомобильные – автомобильная спецтехника, предназначенная для подачи бетона и различных строительных смесей на необходимые расстояния и высоту. Представляет собой колесное шасси, на котором установлено насосное оборудование определенной производительности.
Установлен на базе КАМАЗ 53215 .
Б.6. Технические характеристики бетоносмесителя на базе КамАЗ4310
Рисунок Б.6. Бетоносмесителя КамАЗ4310
краткие технические характеристики:
Общие характеристики:
Миксер: 7 м3
Шасси: КАМАЗ 4310
Колесная формула: 6x4
Дополнительные сведения:
Автобетоносмеситель 58147С, 7 кубов
Мотор: 740.31.240
Рабочий объём: 10850 см3
Мощность: 226 л.с. (165 кВт)
Экологический класс: второй,
Разрешённая максимальная масса по ПТС: 24000 кг
Масса без нагрузки: 11200 кг

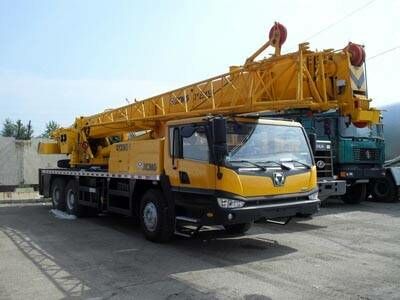

Б.5. Технические характеристики крана XCMG QY25K5-I
Характеристика Значение
Общая длина, мм 12300
Общая ширина , мм 2500
Общая высота, мм 3380
Собственный вес конструкции, кг 31750
Нагрузка на 1-ую ось, кг 6550
Нагрузка на 2-ую ось, кг 25200
Мин. радиус поворота, м ≤ 22
Угол захода 16
Макс. способность преодолевать подъём, % ≥ 40
Максимальная грузоподъемность, кг 25000
Мин. номинальный рабочий радиус, м 3
Макс. момент нагрузки (Основная стрела), м 10,4
Полностью вытянутая стрела, м 39,5
Полностью вытянутая стрела + кран балка, м 47,8
Подъем стрелы, с ≤ 68
Время раздвижения стрелы, с 100
