Привод универсального назначения

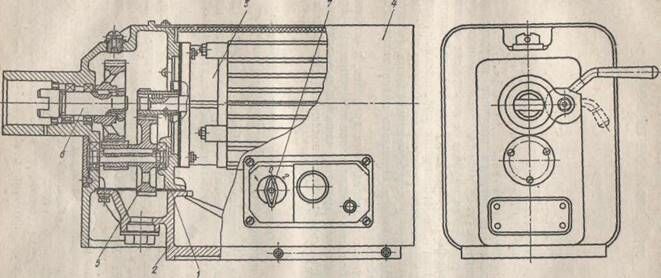

Привод универсальный общего назначения П У
- II
1- редуктор, 2- картер, 3- электродвигатель, 4- кожух, 5- зубчатое колесо, 6- приводной вал,
7- переключатель скоростей
Устройство: состоит из корпуса, зубчатого редуктора с разъемным картером, двухскоростного двигателя, пульта управления и комплекта сменных исполнительных механизмов.
Рекомендуемые материалы
Привод укрепляется на трубчатой подставке и вилкообразной опорой. Подставка имеет стол, который можно устанавливать на различных уровнях. Картер является опорой привода. В корпусе имеется два отверстия для заполнения редуктора маслом и слива его. С наружной стороны на картере установлен болт заземления. На горловине привода расположена рукоятка с кулачком для крепления сменного механизма – для этого необходимо, чтобы выступ вала механизма вошел в паз приводного вала. Закрепляют механизм поворотом рукоятки вниз.

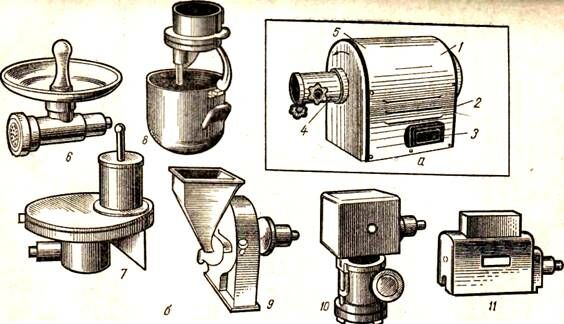

Привод универсальный общего назначения ПУ – 0,6
а- общий вид: 1- электродвигатель, 2- кожух, 3- пакетный переключатель, 4- горловина, 5- редуктор
б- сменные механизмы: 6- мясорубка МС 2-70; 7- овощерезка МС 18- 160;
8- многоцелевой механизм МС 4-7-8-20; 9- овощерезка МС 10-160; 10- овощерезка МС 28-100;
11- мясорыхлитель МС 19-1400
Устройство:
Привод состоит из электродвигателя мощностью 0,6кВт и редуктора, закрытых кожухом. Для присоединения сменных механизмов к корпусу привода в его боковой части имеется горловина, в которую входит хвостовик сменной машины. Крепление механизмов осуществляется двумя винтами. Корпус привода имеет три отверстия, закрываемые пробками:
- верхнее – для заправки редуктора маслом
- нижнее – для слива отработанного масла
- среднее- для контроля за уровнем масла
Привод устанавливается на подставку и крепится к ней четырьмя болтами. В нижней части станины находится выдвижной стол, на который устанавливают посуду для обработанных продуктов. Привод можно также устанавливать на тележку или стеллаж. Пуск привода производится пакетным выключателем.
К приводу прилагаются следующие сменные механизмы:
- Мясорубка МС 2 – 70
- Мясорыхлитель МС 19 – 1400
- Механизм для нарезки вареных овощей МС 18 – 160
- Механизм для нарезки сырых овощей МС 10 – 160
- Механизм для фигурной нарезки сырых овощей брусочками и чесночком МС 28 – 100
- Многоцелевой механизм для взбивания, протирания и перемешивания продуктов МС 4 –7 –8 –20

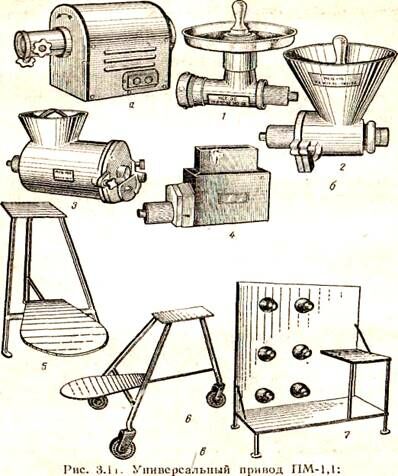

Привод универсальный специализированный для мясного цеха ПМ – 1,1
а- привод;
б – сменные механизмы: 1- мясорубка МС 2-150; 2- размолочный механизм МС 12-15;
3- фаршемешалка МС 8- 150; 4- мясорыхлитель МС 19- 1400;
в- подставки: 5- трубчатая сварная; 6- тележка; 7- стеллаж.
Корпус привода устанавливается на подставке, тележке или стеллаже. Для присоединения сменных механизмов корпус имеет горловину. Мощность электродвигателя – 1,1 кВт.
Привод универсальный специализированный для горячего цеха ПГ – 0,6
По своему устройству ПГ- 0,6 аналогичен приводу ПУ -0,6.
К приводу ПГ -0,6 прилагаются следующие сменные механизмы:
- мясорубка МС 2-70
- многоцелевой механизм МС 4-7-8-20
- просеиватель МС 24-300
Мощность привода 0,6кВт.
Привод универсальный специализированный ПХ – 0,6 для холодного цеха.
Состоит из односкоростного привода П- 0,6.
К приводу ПХ-0,6 прилагаются следующие сменные механизмы:
- соковыжималка МС3-40
- механизм для перемешивания продуктов для салатов МС 25-200
- механизм для нарезки свежих овощей МС 27-40
- механизм для нарезки вареных овощей МС 18-160
- механизм для взбивания и перемешивания продуктов МС 4-20
- механизм для приготовления мороженого МС 6-10
Универсальные малогабаритные приводы общего назначения УММ- ПС, УММ – ПР
Эти приводы используются в вагонах-ресторанах, на речных и морских судах, а также на небольших ПОП (до 50 мест).
В комплект сменных механизмов входят:
- мясорубка УММ -2
"6 Основные виды брачных сценариев" - тут тоже много полезного для Вас.
- взбивальный механизм УММ -4
- картофелеочистительный механизм УММ-5
- механизм для нарезки сырых и протирки вареных овощей УММ -7-10
Привод УММ – ПР состоит из электродвигателя переменного тока, редуктора и приспособления для закрепления сменных механизмов в горловине.
Привод УММ – ПС имеет электродвигатель постоянного тока.
