5. Оборудование газлифтных скважин
Системы газлифтной добычи зависят от источника рабочего агента:
а) используется отделенный от скважинной продукции газ (необходимы подготовка газа и его сжатие);
б) при наличии внешнего источника, таких как газовый пласт, газопровод, газоперерабатывающий завод следует использовать бескомпрессорную газлифтную систему (отличается простотой);
в) применение системы эрлифта с использованием воздуха в качестве рабочего агента.
Газлифтный способ добычи нефти, при котором жидкость поднимается из забоя за счет энергии газа, нагнетаемого с устья, позволяет эксплуатировать скважины, продукция которых содержит большое количество газа и песка, а также скважины с высокой обводненностью продукции, значительно искривленным стволом, низким динамическим уровнем и плохими коллекторскими свойствами пласта.
Существует две основные разновидности газлифта - периодический и непрерывный. При этом газ может подаваться в скважину по кольцевому пространству (кольцевая система) или по НКТ (центральная система).
Ниже приводится описание оборудования схемы закрытой установки типа ЛН (непрерывного газлифта кольцевой системы).
5.1. Газлифтная установка ЛН

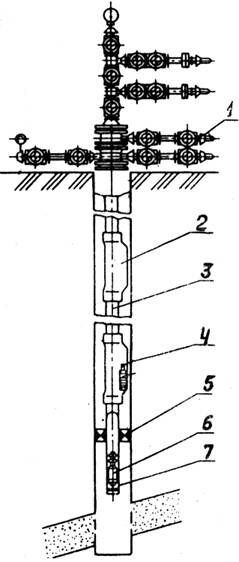

Газлифтная установка ЛН (рис. 38) предназначена для добычи газлифтным способом из условно-вертикальных и наклонно-направленных скважин. Рабочая среда - нефть, газ, пластовая вода с содержанием СО2 до 1% и механических примесей до 0,1 г/л.
Оборудование предусматривает возможность перевода скважин с фонтанного способа эксплуатации на газлифтный без подъема скважинного оборудования.
Рекомендуемые материалы
Установка включает в себя скважинные камеры КТ1, газлифтные клапаны 2Г или 5Г, пакер 2ПД-ЯГ с гидравлическим управлением, ниппель, глухую и циркуляционную пробки.
|
В период фонтанирования скважины в карман скважинных камер устанавливаются пробки. При переводе скважины на газлифтный способ эксплуатации пробки заменяются газлифтными клапанами.
После спуска скважинного оборудования, монтажа фонтанной арматуры и посадки пакера, а также замены глухих пробок на газлифтные клапаны в затрубное пространство скважины через отвод трубной головки нагнетается газ. Под давлением нагнетаемого газа и гидростатического столба жидкости в скважине все газлифтные клапаны открываются и жидкость перетекает из затрубного пространства в подъемные трубы.
Уровень жидкости в затрубном пространстве понижается. При обнажении первого клапана нагнетаемый газ поступает в подъемные трубы и выбрасывает столб жидкости выше клапана. Давление в подъемных трубах на глубине установки первого клапана уменьшается, и жидкость из затрубного пространства продолжает перетекать через нижние клапаны в подъемные трубы. Уровень жидкости в затрубном пространстве понижается и обнажается второй клапан.
Так как давление закрытия первого верхнего клапана меньше давления открытия второго клапана, первый клапан закрывается. Нагнетаемый газ начинает поступать в подъемные трубы через второй клапан. Столб жидкости выше второго клапана аэрируется и выносится на поверхность. Давление в подъемных трубах на глубине расположения второго клапана уменьшается, что приводит к дальнейшему перетоку жидкости из затрубного пространства в подъемные трубы через последующие клапаны. Уровень жидкости в затрубном пространстве понижается и достигает третьего клапана. Нагнетаемый газ начинает поступать в подъемные трубы через третий клапан. Уровень жидкости в затрубном пространстве продолжает понижаться и в момент обнажения третьего клапана закрывает второй.
Процесс продолжается до вступления в работу низшего рабочего клапана, когда газ поступает в подъемные трубы через рабочий клапан, а все вышерасположенные (пусковые) клапаны закрыты.
Работа скважины на заданном технологическом режиме осуществляется через нижний клапан.
Техническая характеристика
Условный диаметр эксплуатационной колонны, мм 146, 168
Условный диаметр насосно-компрессорных труб, мм 60, 73, 89
Рабочее давление, МПа (кгс/см2) 21 (210), 35 (350)
Максимальная глубина спуска скважинного
оборудования 2500, 5000
Температура рабочей среды, К 373 - 393
Угол отклонения ствола скважины от
вертикальных, град 55
Габаритные размеры, мм
длина 15135¸15285
диаметр 118¸145
Масса, кг 309¸496
