6.6. Потери энергии на трение по длине
Эти потери возникают в прямых трубах постоянного сечения и при равномерной скорости течения, возрастают пропорционально длине трубы .
Потери энергии на трение по длине связаны с внутренним трением в жидкости, эти потери можно определять по формуле для гидравлических потерь, т. е. h тр = ζ тр v2/(2g).
Поскольку длины труб разные, коэффициент потерь на трение ζтр связывают с относительной длиной трубы l/d: ζ тр = λ* l/d .
Формула для определения потерь на трение по длине называется формулой Вейсбаха – Дарси.
Коэффициент λ, входящий в формулы для определения потерь по длине называется "коэффициентом потерь на трение по длине", или "коэффициентом Дарси".
λ есть величина, пропорциональная отношению напряжения от силы трения на стенке трубы к динамическому давлению, определяемому по средней скорости. λ=
6.6. Применение уравнения Бернулли в технике
6.6.1. Расходомер Вентури - устройство, устанавливаемое в трубопроводах и выполняющее сужение потока — дросселирование.
Расходомер состоит из двух участков — плавно сужающегося сопла и постепенно расширяющегося диффузора. Скорость потока в суженном месте возрастает, а давление падает. Возникает перепад давлений, который измеряется двумя пьезометрами и дифференциальным U-образным манометром.
где С — величина постоянная для данного расходомера.
Вместо пьезометров для измерения перепада давлений в расходомере можно применить дифференциальный манометр, заполненный ртутью
6.6.2. Карбюратор поршневых двигателей внутреннего сгорания служит для подсоса бензина и смешивания его с потоком воздуха.
Струйный насос (эжектор) состоит из плавно сходящегося насадка А (рис.6.6), осуществляющего сжатие потока, и постепенно расширяющейся трубки С, установленной на некотором расстоянии от насадка в камере В.
Трубка полного напора ( трубка Пито) служит для измерения скорости в трубе .
7. Истечение жидкости через отверстия и насадки при постоянном напоре.
Перелив жидкости из бака в бак производится через отверстия между баками, которые закрываются запорными элементами.
Насадки применяются в моечных устройствах и двигателях, где с их помощью производится распыление жидкости
8.1. Истечение через отверстия при постоянном напоре .
Истечение из резервуара при постоянном напоре и под давлением Р1 над свободной поверхностью через круглое отверстие с острой кромкой.
Через отверстие струя жидкости вытекает в воздушное пространство с атмосферным давлением Р2 =Рат.

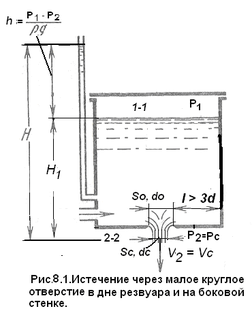

Глубина расположения отверстия в дне или на стенке резервуара во много раз больше диаметра отверстия Н0 >> dо (рис.8.1).
К отверстию жидкость подтекает со всех сторон, поэтому в плоскости отверстия частицы движутся по криволинейным траекториям, поэтому за отверстием площадь сечения струи оказывается меньше площади отверстия, происходит сжатие струи. В дальнейшем струя сохраняет свою форму на некотором расстоянии от отверстия.
1. Сжатие струи называется совершенным, если стенки резервуара удалены от центра отверстия на расстояние l > 3d и не оказывают влияния на сжатие струи. В этом случае сечение струи получается наименьшим.
2.Сжатие струи называется несовершенным при l < 3d. в этом случае влияние стенок резервуара на сжатие струи значительно меньше и сечение струи оказывается больше, чем при совершенном сжатии.
8.2. Истечение при совершенном сжатии. Скорость истечения реальной жидкости.
Сжатие струи оценивается коэффициентом сжатия ε, равным отношению площади поперечного сечения струи к площади отверстия ε = Sc/S0 = (dc/d0)2.
Коэффициент сжатия зависит от 1)формы отверстия; 2)положения отверстия относительно стенок резервуара, например, в центре симметрии дна или смещенное от центра и от 3) числа Рейнольдса .
Для определения скорости в сжатом сечении запишем уравнение Бернулли для живого сечения, соответствующего свободной поверхности жидкости в резервуаре "1-1" и сжатого сечения струи «2 –2», плоскость сравнения выберем по сечению "2-2".
Определим напоры, входящие в уравнение Бернулли.
1. Рассматривается установившееся движение, уровень жидкости не меняется, истечение под постоянным напором: следовательно: геометрический напор z1=H.
2. Давление Р1 на поверхности "1-1" может быть равно атмосферному, больше или меньше атмосферного, поэтому пьезометрический напор равен Р1/ρg.
3. Поскольку уровень жидкости в сечении "1-1" не меняется, скорость V1=0 равна 0.
4. По сечению "2-2" выбрана плоскость сравнения, поэтому геометрический напор равен z2=0.
5. Истечение происходит в атмосферу, поэтому избыточное давление в сечении 2-2" Р2 = Ратм = Рс = 0, пьезометрический напор равен Р2/ρg = 0.
6. Скорость в сжатом сечении V2 = Vc.
7. При ламинарном режиме движения эпюра скоростей близка к параболической, коэффициент Кариолиса принимается равным двум αл ≈2, при турбулентном режиме движении эпюра близка к трапециидальной αт ≈ 1-1,1 приниманется в расчетах равным единице.
где ζ — коэффициент сопротивления отверстия, α - коэффициент Кориолиса,
Н = Н1 + Р1 / ρg - напор истечения, сумма геометрического и пьезометрического напора, - коэффициент скорости для сжатого сечения. Скорость истечения реальной жидкости в сжатом сеч. при соверш. сжатии
Коэффициент скорости при совершенном сжатии
8.3. Коэффициенты:ε, ζ, φ, μ
Коэффициент скорости φ для реальной вязкой жидкости можно определить, поделив скорость истечения реальной жидкости в сжатом сечении на скорость истечения идеальной жидкости
.
, из-за наличия вязкости у реальной жидкости.
Умножив площадь сечения сжатой струи Sc = εSо на скорость струи в сжатом сечении , получим выражение для расхода жидкости через отверстие с острой кромкой при совершенном сжатии
Коэффициентом расхода при истечении из отверстия μ называется произведение коэффициента сжатия ε на коэффициент скорости φ: μ = ε * φ.
На рис. 8.4 показаны составленные А.Д. Альтшулем зависимости для коэффициентов ε, φ и μ для круглого отверстия в функции числа Rе.
Безразмерный коэффициент потерь ζ - дзета называется коэффициентом сопротивления и равен отношению величины потерянного напора к скоростному напору.
8.4. Истечение при несовершенном сжатии
Сжатие струи называется несовершенным, когда на формирование струи оказывает влияние близость боковых стенок резервуара, то есть расстояние от оси отверстия до стенки l < 3d. Сечение резервуара соизмеримо с сечением отверстия.
Боковые стенки успевают сформировать поток жидкости при подходе к отверстию, и струя сжимается в меньшей степени, чем при истечении из резервуара неограниченных размеров при совершенном сжатии. Увеличивается коэффициент сжатия и коэффициент расхода.
1. При несовершенном сжатии и больших числах Re коэффициент сжатия ε1 определяется по формуле ε1 = 0,62 +0,38/(S0/S1)
где S0/S1 отношение площади отверстия S0 к площади S1 поперечного сечения резервуара.
2. Коэффициент скорости при несовершенном сжатии φ находят по графику Альтшуля на рис.8.3 по числу Re.
3. Коэффициент сопротивления отверстия ζ можно найти из формулы, связывающей , где α = 1
4. Коэффициент расхода при несовершенном сжатии равен μ1 = ε1 φ .
Используем уравнение Бернулли для определения коэффициентов истечения при несовершенном сжатии.
За плоскость сравнения возьмем сечение 2. Исходные данные по сечению "1-1": z1=h, P/ρg, V1. Исходные данные по сечению "2-2": z2=0, P2=Pатм =0, V1=Vс-скорость в сжатом сечении, S2 = Sc = ε1S0. Напор истечения равен :
Выразим V1 через V2 : , Р2=Р0, и получим
4.Cкорость в сжатом сечении при несовершенном сжатии струи
5.Расход для несовершенного сжатия струи
8.5. Истечение под уровень
Истечением жидкости в пространство, заполненное этой же жидкостью, называется истечением под уровень. Кинетическая энергия струи теряется на вихреобразование.
Определим скорость и расход, используя уравнение Бернулли для поверхности "1- 1" и сечения "2 – 2", за плоскость сравнения принято – сечение "1-1".
