2) Cтоимость и быстродействие:

–дешевые семейства– COOLRUNNER 2, SPARTAN–3,6 (стоимость микросхемы от десятка долларов, тактовые частоты 100–300 МГц).

–дорогие и быстродействующие VIRTEX 4–6 (от сотен до тысяч долларов, тактовые частоты 200–700 МГц).

3) Логические возможности микросхем, измеряемые либо в количестве логических ячеек (макроячейки, LUT)– от сотен до сотен тысяч, либо в количестве эквивалентных двухвходовых вентилей 2И: от десятков тысяч до нескольких миллионов.

4) Специализация – подсемейства ПЛИС, ориентированные на определенный класс задач – цифровая обработка сигналов, встроенные системы и т.п.

5) Конструктивные и электрические параметры – для коммерческого, автотранспортного, аэрокосмического, военного назначения и т.п.

Специализация подсемейств ПЛИС.

В зависимости от специализации, семейства ПЛИС делятся на подсемейства. Например, для семейства VIRTEX–5 это подсемейства LX,LXT,SXT,TXT,FXT.

− LX: логическая обработка данных;

− LXT: логическая обработка данных с высокоскоростными последовательными приемопередатчиками;

− SXT: цифровая обработка сигналов(DSP) c высокоскоростными последовательными приемопередатчиками;

− TXT: цифровая обработка сигналов c высокоскоростными последовательными приемопередатчиками удвоенной производительности;

− FXT: системы cо встроенными процессорами и высокоскоростными последовательными приемопередатчиками.

6.2.3. Конфигурирование ПЛИС.

ПЛИС семейства Spartan-3 конфигурируются путем загрузки конфигурационных данных во внутреннюю конфигурационную память. Часть специальных контактов, которые при этом используются, не могут применяться для других целей, в то же время остальные могут после завершения конфигурирования служить в качестве контактов ввода-вывода общего назначения.

6.2.4 Проектирование систем на ПЛИС.

Проектирование цифровых систем на ПЛИС осуществляется автоматизированным способом, с применением САПР.

Типичные этапы автоматизированной разработки устройств на базе ПЛИС перечислены в таблице ниже:

Исходное описание проекта выполняется либо в текстовой форме на HDL, либо в графической с использованием схемного редактора. Наблюдается тенденция к высокоуровневому описанию проекта, в частности на языке программирования С, на котором описывается алгоритм работы проектируемого устройства. Затем САПР переводит это описание на HDL. Кроме того, использование библиотек готовых типовых решений (IP-ядер) также упрощает и ускоряет процесс проектирования.

Элементы функционального моделирования уже иллюстрировались в предыдущих главах на примерах моделей инвертора, схемы 3И и др.

Логический синтез заключается в автоматизированной реализации схемы проекта в элементном базисе ПЛИС.

Логическое моделирование этой схемы не учитывает задержки и является предварительным этапом проверки соответствия поведения полученной схемы ее функциональному описанию.

Автоматизированное конструкторско-технологическое проектирование включает стадии размещения спроектированной схемы на кристалле ПЛИС и разводке соединений. Получаемая информация о длине проводников позволяет оценить задержки сигналов, которые учитываются при так называемом посттрассировочном (временном) моделировании.

После этого система подготавливает файл программирования ПЛИС и этот файл из компьютера, на котором осуществлялось автоматизированное проектирование, загружается по кабелю через порт USB в порт отладочной платы с ПЛИС. После физической верификации проекта на отладочной плате проект готов к проверке в составе реального устройства.

[увы слушатели данного курса не могут потрогать ПЛИСы своими руками, сюда, для ознакомления, можно было бы поставить фотографию этого оборудования]

Ниже приведены в качестве примера результаты этапов проектирования D- триггера.

1. 1. Создание HDL- ОПИСАНИЯ

library IEEE;-- используется стандартная библиотека IEEE[1][2]

use IEEE.STD_LOGIC_1164.ALL;-- подключаемые пакеты

entity dtrig is

Port ( C : in STD_LOGIC;

D : in STD_LOGIC;

Q : out STD_LOGIC;

NQ : out STD_LOGIC);

end dtrig;

architecture dtr_arch of dtrig is

begin

process (C) begin

if C'event and C='1' then

Q<=D;

NQ<= not D;

end if;

end process;

end dtr_arch;

1. Создание HDL- ОПИСАНИЯ ТЕСТИРУЮЩЕЙ ПРОГРАММЫ( TEST_BENCH)

---- Описание тестирующей программы может быть в от-дельном файле, а для

---- его автоматизированного получения можно использовать средства САПР ISE.(project> new file>vhdl testbench>)

LIBRARY ieee; [1][2]

USE ieee.std_logic_1164.ALL;

-- Uncomment the following library declaration if using

-- arithmetic functions with Signed or Unsigned values

--USE ieee.numeric_std.ALL;

ENTITY test IS

END test;

ARCHITECTURE behavior OF test IS

-- Component Declaration for the Unit Under Test (UUT)

COMPONENT dtrig

PORT(

C : IN std_logic;

D : IN std_logic;

Q : OUT std_logic;

NQ : OUT std_logic

);

END COMPONENT;

--Inputs

signal C : std_logic := '0';

signal D : std_logic := '0';

--Outputs

signal Q : std_logic;

signal NQ : std_logic;

constant clock_period : time := 20 ns;

BEGIN

-- Instantiate the Unit Under Test (UUT)

uut: dtrig PORT MAP (

C => C,

D => D,

Q => Q,

NQ => NQ

);

-- Clock process definitions

clock_process :process

begin

C <= '0';

wait for clock_period/2;

C <= '1';

wait for clock_period/2;

end process;

-- Stimulus process

stim_proc: process

begin

-- hold reset state for 100 ns.

wait for 100 ns;

-- insert stimulus here

D<='1';

wait for 3 * clock_period; wait until clk'event and clk=’0’;

D<='0';

wait for 3 * clock_period; wait until clk'event and clk=’0’;

end process;

-- процесс сравнения значений выходов тестируемого объекта с

--ожидаемыми

check: process -- процесс самопроверки модели

wait until clk'event and clk=’1’;

wait for 3 ns;-- задержка на предполагаемое время прохождения

---сигнала в D-триггере и выходном порте микросхемы!

assert(d = q) report "OCHIBKA !! MISCOMPARING ERROR"

severity FAILURE;

end process;

end;

2. Функциональная верификация проекта (Behavioral simulation

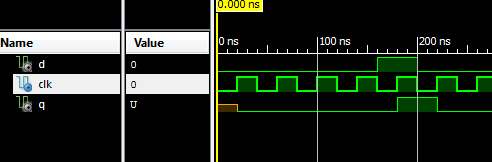

Ниже представлена временная диаграмма функционального моделирования

3.Синтез

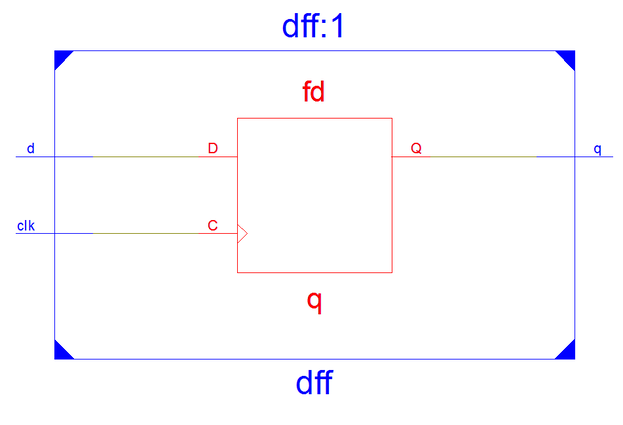

3.1. функциональная схема

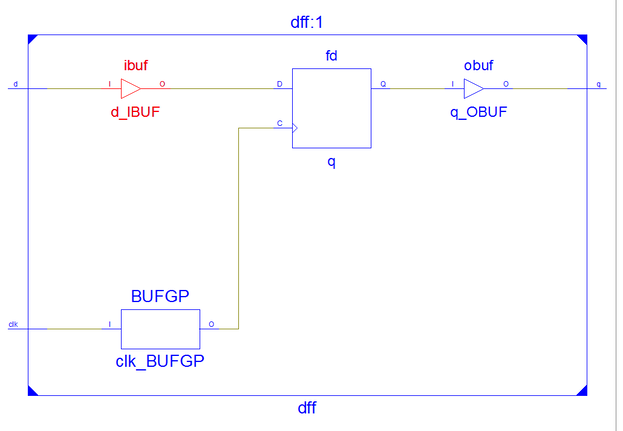

3.2 Схема принципиальная.

На схеме видны входные и выходные буферные элементы. Сам триггер реализован на D-триггере , входящем в состав ЛУТ

3.3. Фрагмент текстового отчета синтезатора.

Из отчета видно, что использовался D-триггер, входящий в состав буферного элемента ПЛИС, из трех буферных элементов один представляет буфер для ввода тактового сигнала. Этот сигнал трассируется в ПЛИС специальным образом- см. главу по проектированию синхронных схем.

Device utilization summary:

---------------------------

Selected Device : 3s200ft256-5

Number of Slices: 0 out of 1920 0%

Number of IOs: 3

Number of bonded IOBs: 3 out of 173 1%

IOB Flip Flops: 1

Number of GCLKs: 1 out of 8 12%

Фрагмент отчета о предварительной оценке быстродействия схемы задержках сигналов (примерно 6.2 нс задержка выходного сигнала, из них во входном буфере 0.7 нс,в проводнике 0.68 нс, в самом триггере 0.17 6 нс. Остальное В выходном буфере) Виден высокий процент задержек в проводниках ПЛИС по отношению к задержкам логических элементов

Timing Summary:

---------------

Speed Grade: -5

Minimum period: No path found

Minimum input arrival time before clock: 1.572ns

Maximum output required time after clock: 6.216ns

Maximum combinational path delay: No path found

Data Path: d to q

Gate Net

Cell:in->out fanout Delay Delay Logical Name (Net Name)

---------------------------------------- ------------

IBUF:I->O 1 0.715 0.681 d_IBUF (d_IBUF)

FD:D 0.176 q

----------------------------------------

Total 1.572ns (0.891ns logic, 0.681ns route)

(56.7% logic, 43.3% route)

Data Path: q to q

Gate Net

Cell:in->out fanout Delay Delay Logical Name (Net Name)

---------------------------------------- ------------

FD:C->Q 1 0.626 0.681 q (q_OBUF)

OBUF:I->O 4.909 q_OBUF (q)

----------------------------------------

Total 6.216ns (5.535ns logic, 0.681ns route)

(89.0% logic, 11.0% route)

=================

Вопросы и упражнения к главе 6

Вопрос 1. Что такое элемент типа LUT в ПЛИС типа FPGA?

Вопрос 2. Что такое элемент типа макроячейка (macrocell) в ПЛИС типа CPLD?

Вопрос 3. Сколько LUT занимает схема D- триггера в ПЛИС типа FPGA?

Вопрос 4. Как запрограммировать ПЗУ LUT в ПЛИС типа FPGA на выполнение функции 4И-НЕ

Вопрос 5. Что такое ПЛИС типа CPLD и в чем её отличие от FPGA?

Вопрос 6. Сколько LUT занимает схема одноразрядного сумматора в ПЛИС типа FPGA?

Вопрос 7. Сохраняется ли информация о программировании ПЛИС типа при сбросе питания?

Упражнение

Реализуйте схему одноразрядного сумматора на ПЛИС типа FPGA и укажите, какая информация должна при программировании ПЛИС записываться в используемые LUT.

ГЛАВА 7. Двоичная арифметика и Арифметико-логические устройства (АЛУ) (Лекции 15-16)

7.1. Системы счисления и перевод чисел из одной системы счисления в другую

Над цифровыми сигналами могут выполняться не только логические, но и арифметические операции, такие как сложение +, вычитание -, умножение *, деление /, целочисленное деление mod, получение остатка rem. Информация, как уже было отмечено, обычно представляется в цифровых системах в виде двоичных кодов ,соответствующих значениям сигналов. Отдельные элементы двоичного кода, имеющие значение 0 или 1, называют разрядами или битами(bit). Обычно используется позиционная система представления чисел в двоичном коде, при которой вес каждого разряда равен степени двойки. Например, двоичный код 1011 соответствует десятичному числу 11 (1* 2³ +0 *2² +1* 2¹ + 1* 2⁰ =8+0+2+1 =11). [схематичное представление информативнее]
