Текст из файла (страница 23)

В состав АЛУ входят регистры Рег. А, Рег. В, Рег. С и Рег. D, комбинационный сумматор SM, блок инвертирования ИНВ, блок выработки признаков результата(ПР) и Устройство управления(УУ).

Блок ПР вырабатывает признак результата вычисления φ. Это:

φ = (00) – результат положительный,

φ = (11) – результат отрицательный,

φ = (01) – результат нулевой,

φ = (10) – переполнение.

Регистры подсоединены к Шине данных (ШД) компьютера. На входы Устройства управления (УУ) подаются команды: K1 – "сложение", K2 – "вычитание".

Алгоритм работы АЛУ можно представить в форме псевдокода на VHDL (Русские имена регистров заменены на латинские).

If K = K1 then --сложение чисел

REG_A<=SHD; -- запись первого числа в регистр А

REG_B<=SHD; --запись второго числа в регистр В

SM <= A + B ; --сложение двух чисел

if FI /= “10” then – нет переполнения

REG_D <= SM; --запись результата в регистр D

SHD <= REG_D ;--передача результата на шину данных

end if; --при переполнении в УУ результат в память

--не передается

end if; --Таким образом, сложение двух чисел в АЛУ выполняется за 5 машинных тактов.

Else --программа вычитания чисел имеет следующий вид:

If K = K2 then

REG_A<= SHD; -- запись первого числа в регистр А

REG_B<= SHD; --запись второго числа в регистр В

REG_C<= not B; --запись инвертированного числа В в регистр С

SM <=REG_ A + REG_C +1; --вычитание в дополнительном коде

if FI = “10” then – нет переполнения

REG_D <= SM; --запись результата в регистр D

SHD <= REG_D ;--передача результата на шину данных

end if; --при переполнении в УУ результат в память

--не передается

end if; --Таким образом, вычитание двух чисел в АЛУ выполняется за 7 машинных тактов

.

Алгоритмы управления сигналами,поступающими на регистры для выполнения операций сложения и вычитания реализованы в Устройстве управления АЛУ, которое является конечным автоматом со схемной или программированной логикой.

7.5. АЛУ для умножения чисел с фиксированной запятой

7.5.1. Методы умножения чисел

1. Умножение целых чисел, начиная с младших разрядов со сдвигом множимого влево при неподвижной сумме частичных произведений.

Пример

1011 → 11₁₀ – множимое

*

1101 → 13₁₀ – множитель

1011 – умножение множимого на левую единицу

0000 – умножение на 0 во 2-м разряде

01011 – сумма частичных произведений

1011 – умножение на 1 в 3-м разряде

110111 – сумма частичных произведений

1011 – умножение на 1 в 4-м разряде

10001111 – сумма частичных произведений – результат = 143₁₀

Структура аппаратной реализации этого алгоритма умножения показана на следующем рисунке [не информативное представление рисунка]

Рис. 7.2. Умножение со сдвигом множимого влево

АЛУ для умножения содержит три регистра: регистр А для множимого, регистр В для множителя и регистр С для сумм частичных произведений. Разрядность регистра В равна разрядности числа (n), разрядности регистров А и С – 2n. В состав регистра С входит комбинационный сумматор.

Умножение проводится за n тактов. На каждом такте число в регистре А сдвигается влево на один разряд. Если в соответствующем разряде числа множителя (регистр В) единица, то число из регистра А передается в регистр С и складывается с суммой частичных произведений. Иначе число из регистра А в регистр С не передается. Результат получается в регистре С.

2. Умножение целых чисел, начиная с младших разрядов со сдвигом вправо сумм частичных произведений при неподвижном множителе.

Пример

1011 → 11₁₀ – множимое

*

1101 → 13₁₀ – множитель

1011 – умножение множимого на левую единицу

0000 – умножение на 0 во 2-м разряде

→ → 1011 – сумма частичных произведений

1011 – умножение на 1 в 3-м разряде

→ 110111 – сумма частичных произведений

1011 – умножение на 1 в 4-м разряде

10001111 – сумма частичных произведений = 143₁₀

Структура аппаратной реализации этого алгоритма умножения показана на следующем рисунке [не информативное представление рисунка]

Рис. 7.3. Умножение со сдвигом частичного произведения вправо

Разрядности регистров А и В равна разрядности числа (n), разрядности регистра С – 2n. В состав регистра С входит комбинационный сумматор.

Умножение проводится за n тактов, начиная с младшего разряда множителя. На каждом такте число в регистре С сдвигается вправо на один разряд. Если в соответствующем разряде числа множителя (регистр В) единица, то число из регистра А передается в регистр С и складывается с частичным произведением. Иначе число из регистра А в регистр С не передается. Результат умножения получается в регистре С.

Экономная реализация этого метода умножения получается в случае, когда множитель на каждом такте сдвигается на разряд вправо ("отработанные" младшие разряды множителя пропадают). В освободившиеся разряды регистра В записываются младшие разряды суммы частных произведений. В этом случае все три регистра А, В и С имеют разрядность n.

3. Умножение, начиная со старших разрядов множителя со сдвигом суммы частичных произведений влево при неподвижном множителе

Пример

1011 → 11₁₀ – множимое[очень хороший пример]

*

1101 → 13₁₀ – множитель

1011 – умножение на 1 в 4-м разряде – частичное произв.

← 1011 – сдвиг частичного произведения влево

1011 – множимое – умножение на 1 в 3-м разряде

100001 – сумма частичных произведений

← ← 100001 – сдвиг суммы частичных произведений влево

1011 – множимое – умножение на 1 в 1-м разряде

10001111 – частичное произведение – результат = 143₁₀

Структура Аппаратной реализации этого алгоритма умножения показана на следующем рисунке [не информативное представление рисунка]

Рис. 7.4. Умножение со сдвигом частичного произведения влево

Разрядности регистров А и В равна разрядности числа (n), разрядности регистра С – 2n. В состав регистра С входит комбинационный сумматор.

Умножение проводится за n тактов, начиная со старшего разряда множителя. На каждом такте число в регистре С сдвигается влево на один разряд. Если в соответствующем разряде числа множителя (регистр В) единица, то число из регистра А передается в регистр С и складывается с суммой частичных произведений. Иначе число из регистра А в регистр С не передается. Результат умножения получается в регистре С.

Удачная реализация этого метода умножения получается в случае, когда множитель на каждом такте сдвигается на разряд влево ("отработанные" старшие разряды множителя пропадают). В освободившиеся разряды регистра В записываются старшие разряды суммы частных произведений. В этом случае все три регистра А, В и С имеют разрядность n.

4. Умножение, начиная со старшего разряда множителя, со сдвигом вправо множимого и неподвижным частичным произведением.

Пример

1011 → 11₁₀ – множимое

*

1101 → 13₁₀ – множитель

1011 – умножение на 1 в 4-м разряде – частичное произв.

→ 1011 – сдвиг множимого вправо

100001 – сумма частичных произведений в 3-м разряде

→ 1011 – сдвиг множимого вправо на 2 разряда

10001111 – сумма частичных произведений = 143₁₀

Структура Аппаратной реализации этого алгоритма умножения показана на следующем рисунке

Рис. 7.5. Умножение со сдвигом множимого вправо

Разрядности регистра А равна разрядности числа (n), разрядности регистров А и С – 2n. В состав регистра С входит комбинационный сумматор.

Умножение проводится за n тактов, начиная со старшего разряда множителя. На каждом такте число в регистре А сдвигается вправо на один разряд. Если в соответствующем разряде числа множителя (регистр В) единица, то число из регистра А передается в регистр С и складывается с суммой частичных произведений. Иначе число из регистра А в регистр С не передается. Результат умножения получается в регистре С.

Удачная реализация этого метода умножения получается в случае, когда множитель на каждом такте сдвигается на разряд влево ("отработанные" старшие разряды множителя пропадают). В освободившиеся разряды регистра В записываются старшие разряды суммы частных произведений. В этом случае регистры В и С имеют разрядность n.

7.5.2. Функциональная схема АЛУ для умножения целых чисел.

Функциональная схема АЛУ для умножения чисел с фиксированной запятой, начиная с младших разрядов со сдвигом вправо сумм частичных произведений при неподвижном множителе, представлена на следующем рисунке.

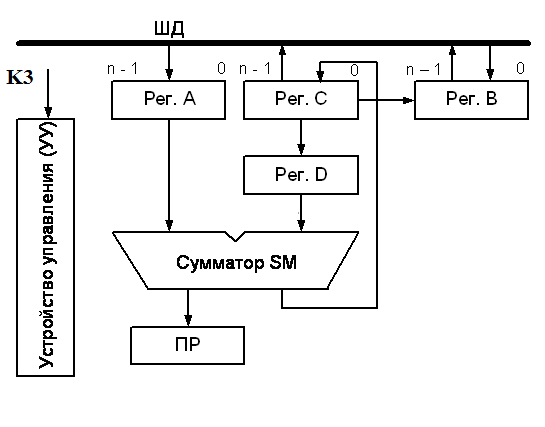

Рис. 7.6. АЛУ для умножения чисел с фиксированной запятой

Число – множимое с шины данных записывается в регистр А, а число – множитель – в регистр В. Сумма частичных произведений с выхода сумматора SM записывается в регистр С. Регистры С и В образуют единый регистр сдвига вправо, в котором младший разряд C[0] переписывается в старший разряд B[n]. Регистр D служит для промежуточного хранения содержимого регистра С, что предотвращает гонки при работе АЛУ.

• Множимое и множитель записываются в регистры А и В в прямых кодах со знаком. Регистры C и D обнуляются. В счетчик, находящийся в Устройстве управления, записывается число циклов, необходимых для умножения двух чисел.

• Если младший разряд множителя B[0] = 1, то к сумме частичных произведений в регистре С прибавляется модуль множимого из регистра А. Если B[0] = 0, то число в регистре С не изменяется.

• Число в регистрах С и В сдвигается вправо на один разряд. При этом в младший разряд B[0] записывается очередная цифра числа - множителя, которая определяет процесс формирования суммы частичных произведений.

• После (n – 1) циклов процесс умножения чисел по модулю заканчивается. Производится дополнительный сдвиг суммы частичных произведений вправо, при этом в B[0] появляется старший (знаковый) разряд множителя. Знаковый разряд множимого A[n] и знаковый разряд множителя B[0] поступают на логический элемент "Исключающее ИЛИ", на выходе которого образуется число, определяющее знак произведения (если знаки множителя и множимого совпадают, то знак произведения "+", иначе знак "–").

• Результат умножения двух чисел образуется в регистрах С и В (В регистре С находятся старшие разряды произведения, в регистре В – младшие разряды). Произведение передается из этих регистров на шину данных.

Блок признаков ПР вырабатывает признаки результата операции.

Это:

φ = (00) – результат положительный,

φ = (11) – результат отрицательный,

φ = (01) – результат нулевой,

Алгоритм умножения двух целых чисел имеет следующий вид:

(K3 – команда умножения, CT – счетчик циклов в УУ)
