АС – адапторы связи

В – вычислители

КВУ – контроллер внешнего устройства (с пультом оператора)

1. Структура построения, задачи и характеристики мультипроцессорной СЧПУ «Электроника МС-2101». Структура построения 1ой, 2ой, 3ей машины. Какие задачи решает 1, 2, 3 вычислитель - нарисуем 3 укрупненные блок-схемы как в методичке. Названия блоков 7606 и т.п. в числовом виде помнить не надо. Надо знать для чего они нужны. Например, блок связи с дискретными сигналами; блок связи с пультом оператора.

Описание блок-схемы

Микропроцессорным или программируемым УЧПУ называется устройство, алгоритмы работы которого реализуются с помощью программ, вводимых в его память и могут быть изменены после изготовления этого устройства.

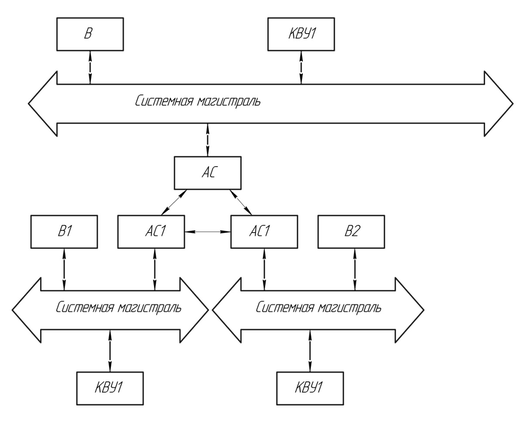

Архитектурное решение – выделяемый вычислитель. Это соответствует мультипроцессорной структуре построения УЧПУ. Число вычислителей не обязательно соответствует числу задач УЧПУ. Возможно распределение одной задачи между несколькими вычислителями или использование специальных вычислителей, которые будут выполнять служебные функции (доступ к большим объемам памяти, координации работы между вычислителями)

Структура распределенная

Обмен данными с помощью адаптора связи

Электроника МС21-01

Технические характеристики:

тип станка – многоцелевой с ЧПУ

число управляемых координат: 4

число одновременно управляемых координат: 4

диапазон перемещений: 0…999 мм

дискретность линейная 0,001 мм

дискретность круговая 0,001 град

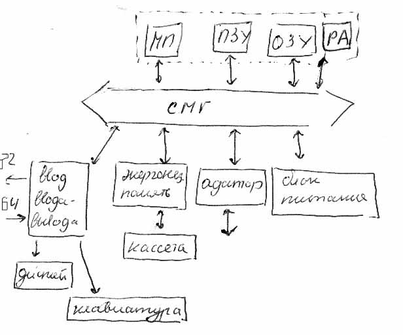

1 блок «Электроника НМС 12401.1» (дисплейный блок)

Энергонезависимая память (хранение УП, констант, параметров системы и станка)

Назначение:

- общее управление системой

- организация взаимодействия УЧПУ с оператором

- хранение и передачу в ЭВМ 12402.1 по запросу управляющей программы

- индикация состояния УЧПУ и станка, диагностика

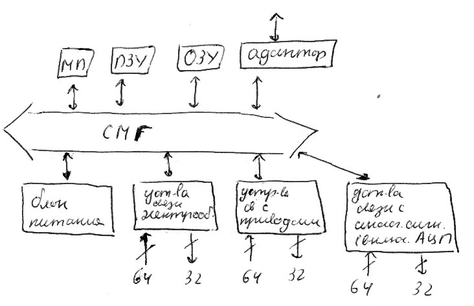

2 блок «Электроника НМС 12402.1» (блок управления исполнительными органами станка)

Связь с электрооборудованием станка (зажим/разжим)

Связь с ИП и усилителями приводов

Связь с датчиками, преобразующие аналоговые сигналы в цифровой код

Назначение:

- интерпретация кадра

- интерполяция

- управление приводами подач

- самодиагностика

- передача информации для индикации в НМС 12401.1

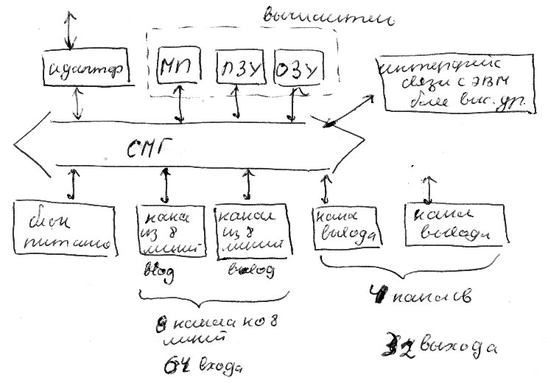

3 блок «Электроника НМС 12402.2» (программируемый контроллер ПК)

ПК – программируемый контроллер (выполнение действий с битовыми операциями)

Назначение:

- исполнение цикловой программы управления электрооборудованием станка

- сбор информации о состоянии электрооборудования и передача в НМС12401.1

1. Терминальная задача микропроцессорных УЧПУ. Языки задания, задач, дисплея и индикации. Диагностическая задача микропроцессорных УЧПУ. Средства диагностики и контроля станка. Группа ошибок систем диагностики микропроцессорной УЧПУ (8 групп).

Терминальная задача

а)

б) в)

г)

Технические средства ведения диалогового программирования на станке с системой ЧПУ «HEIDENHAIN».

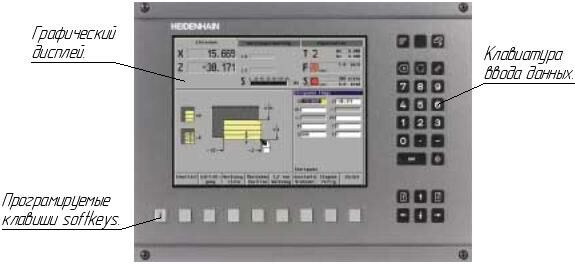

а) клавиатура ввода данных.

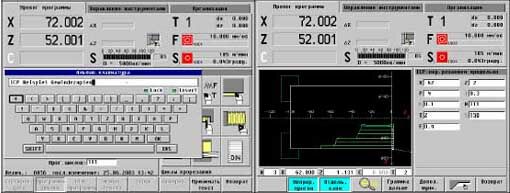

б) дисплей УЧПУ в режиме «алфавитно-цифровой клавиатуры».

в) дисплей УЧПУ в режиме «графической симуляции».

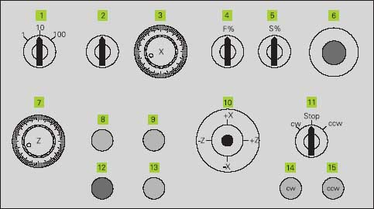

г) пульт управления станка.

Для связи микропроцессорной УЧПУ с оператором предусмотрены следующие аппаратно-программные средства (клавишный пульт оператора, дисплей УЧПУ, сигнальная индикация¸фотосчитывающие и другие устройства, размещенные на панели пульта оператора, обеспечивающие выбор задания, определение его задач, а также контроль за их исполнением. Общение оператора с УЧПУ происходит на нескольких языках, среди которых можно выделить язык заданий, язык задач, язык дисплея и индикации.

Язык заданий реализуется клавишными средствами панели оператора, при помощи которых оператор определяет режим работы устройства ЧПУ, проводит его настройку для выполнения заданий.

Язык задач предназначен для описания задач, выполняемых при выполнении заданий. Описание задач задается с помощью УП, составленном на языке пользователя (диалоговое программирование). Как правило оператор ведет подготовку УП в режиме меню с использованием графических представлений. Всегда есть руководство оператора.

При обработке простых деталей подготовка УП ведется непосредственно с пульта ЧПУ и такой способ называется оперативно-программируемым. Оперативное программирование осуществляется оператором с пульта системы ЧПУ в режиме ввода и редактирования управляющей программы.

В настоящее время микропроцессорное ЧПУ позволяет вести оперативное программирование в режиме диалога оператора с УЧПУ. При этом управляющая программа готовится с помощью специального графического редактора в режиме меню. Данный способ программирования называется диалоговым программированием. Данный вид программирования возможен при наличие в УЧПУ специального программного обеспечения и следующих технических средств:

- клавиатура ввода на пульте УЧПУ (рисунок а), дисплея УЧПУ графического, который может работать как в режиме алфавитно-цифровом, так и в графическом режиме. Также необходим пульт управления станком. На экране дисплея высвечивается последовательность вопросов, на которые должен ответить оператор нажатием определенных буквенных или цифровых клавиш. Из меню оператор выбирает желаемый вариант. Диалоговое программирование включает следующие этапы:

1) Формирование геометрии детали

2) Выбор режущих инструментов

3) Определение режимов резания

4) Определение схем наладки обработки и моделирования процесса обработки

В этом случае УП представляет собой упорядоченное множество геометрических объектов и технологических программ.

По геометрическим данным чертежа, оператор, используя соответствующее меню производит построение контура обрабатываемой детали из различных геометрических элементов (точек, прямых)

Из меню «Последовательность переходов» оператор выбирает необходимые для обработки технологические переходы, при формировании которых используются типовые циклы обработки.

Режимы резания могут быть заданы и назначены оператором или получены автоматически по введенном коду, материала детали и инструменту, по виду обработки и по принятым циклам обработки.

Программное обеспечение станка также может определять оптимальные режимы с учетом характеристик станка.

По желанию оператора возможно графическое представление всего процесса обработки как в плоскостном, так и объемном режиме.

Языки дисплея и индикации

Эти УЧПУ определяются правилами эксплуатации устройства ЧПУ и языком заданий и задач. А также мневмоника функциональных клавиш дисплея и индикации и правила пользования ими. С помощью этих языков задается объем и содержание визуально контролируемой информации, ведется диалог и выполняется плоско-объемная графика. Индикация может сопровождаться подсветкой или звуковой индикацией при неправильном вводе информации, обнаружении ошибок и т.д.

Классификация ошибок, которые может выдавать система УЧПУ

Анализ диагностических возможностей отечественных и зарубежных микропроцессорных УЧПУ позволяет классифицировать по группам ошибки, выдаваемые системой диагностики.

1. Синтаксические ошибки анализа текста управляющей программы. Ошибки связаны с неправильным вводом управляющей программы по содержанию.

2. Симатические ошибки связаны с неправильным вводом управляющей программы по форме.

3. Ошибки, связанные с неправильным действием оператора при выдаче УЧПУ задания с помощью клавишных средств пульта оператора.

4. Ошибки, связанные с невозможностью выполнения задания в связи с ограничениями УЧПУ или вследствие непредусмотренных действий оператора.

5. Ошибки, относящие к использованию различных макроопределений.

6. Ошибки обращения к каналу связи по программным или аппаратным причинам.

7. Ошибки, связанные с невыполнением диагностической проверки или сбоя производственного процесса.

8. Ошибки, носящие характер сбоев

9. Ошибки, связанные с невозможностью колебания информации УЧПУ.

Контроль аппаратных средств УЧПУ или Диагностическая задача

Одним из типовых режимов работы ЧПУ является технологический контроль, подводимый на стадиях подготовки к выполнению задания. Диагностические средства УЧПУ выполняют три главные функции:

1. Контроль исправности аппаратных средств

2. Контроль сохранности системного программного обеспечения

3. Контроль за правильным протеканием процесса управления с целью предотвращения аварий. При этом выполняется диагностика состояния аппаратных средств УЧПУ с различной степенью детализации, т.е. оценивается состояние функционального модуля, узла в модуле или элемента в узле.

Время восстановления работопособности УЧПУ определяется во многом степенью детализации. Указание места неисправности. Для выполнения диагностики устройства ЧПУ предусматриваются встроенные или выносные программно-аппаратные средства контроля или диагностики. При этом средства диагностики ориентированы в основном на определение исправности оборудования до момента выполнения производственного задания, а средство контроля ориентированы на процесс выполнения задания. Как правило диагностика производится автоматически при включении микропроцессорного УЧПУ и в случае обнаружения неисправностей выдаются диагностические сообщения. В ходе контроля и при отклонении производственного процесса от нормального хода УЧПУ останавливает процесс с выдачей диагностических сообщений.
