ОЗУ – оперативное запоминающее устройство. В зависимости от возможности энергозависимого хранения информации ОЗУ разделяют на 4 группы:
ОЗУ’ – с неограниченным временем хранения
ОЗУ’’ – без сохранения информации при отключении питания
ОЗУ’’’, ОЗУ’’’’ – с возможностью сохранения в течение 72 и 1000 часов соответственно
ЦМД – цилиндрические магнитные домены
МЛ – магнитная лента
Краткий обзор систем ЧПУ для токарных станков
Параметры | Германия | Япония | ||||||||||
100Т BOSCH | 200T BOSCH | CNC 783T NK | SINUMERIC 850T Siemens | MINIMODUS IBH | ALPHA-7 BOSCH | MICRO 8Z BOSCH | SINUMERIC 8 MT SIEMENS | OT-A FANUC | 10T FANUC | 11T FANUC | ||
Количество управляемых осей (одновременно | 4-5 (3) | 6 (4) | 6(4) | 5(5) | 12(8) | 2(2) | 6(4) | 4(2) | 2(2) | 3(2) | 4(4) | |
Дискретность задания, мм | 0,001 | 0,0001 | 0,001 | 0,001 | До 0,00005 | 0,001 | 0,001 | 0,0001 | 0,001 | 0,001 | 0,001 | |
Быстрая подача, м/мин | 25 | 40 | 30 | 60 | 25 | 12 | 15 | 24 | 24 | 24 | ||
Рабочая подача, м/мин | 24 | 24 | 30 | До 60 | При задании 0,0005-0,0001 мм 0,004-4,5 мм | 999 (мм/об) | 15 | 15 | 24 | 24 | ||
Коррекция инструмента | 24 | 24 | 24 | 24 | 16 | 192 | 100 | По заказу 32 | 32 | 32 | ||
Тип дисплея | Цветной 10’’ | Цветной 12’’ | Алфавитно-цифровой на жк | 12’’ графический монохромный | Цветной 14’’ | Светодиодный | Монохромный 9’’ | Светодиодный | Монохромный 9’’ | Цветной 14’’ | Цветной 14’’ | |
Количество приводов главного движения | 1 | 2 | 3 | Max 2 | 1 | 2 | 2 | 1 | 1 | 2 | ||
Емкость памяти | 128К | До 256К | 32К | 300К | 256К | 8К(RAM) | 120К | 256К | 13К | 13К |
-
Геометрическая задача, решаемая микропроцессорным УЧПУ. Функция постоянных технологических циклов. (перечислить задачи, подробно о постоянных технологических циклов из лабораторных - пример расточных циклов, фрезерных циклов и токарных циклов - расширенный и нормальный режим и проиллюстрировать)
Геометрическая задача – управление формообразованием поверхностей деталей. Одна из первых задач, которую решали и аппаратные УЧПУ, и микропроцессорные. Самая главная задача.
Функции геометрической задачи:
-
Ввод и хранение системного программного обеспечения (СПО)
-
Ввод и хранение управляющей программы (УП)
-
Функции интерпретации кадра
-
Функции интерполяции
-
Управление приводами станка
-
Реализация обратной связи по положению
-
Реализация обратной связи по скорости
-
Аварийный останов привода
-
Функция работы в относительной или абсолютной системах координат
-
Функция согласования
-
Функция автоматического выхода рабочего органа в ноль станка
-
Функция реферирования
-
Автоматический выход рабочего органа в точку смены инструмента
-
Автоматический выход рабочего органа в точку смены заготовки
-
-
Функция работы с постоянными технологическими циклами
-
Функция коррекции управляющей программы
Функция работы с постоянными технологическими циклами
Микропроцессорное устройство ЧПУ может автоматически рассчитывать и формировать траектории движения инструмента, если в управляющей программе заданы постоянные технологические циклы обработки. Под программой УП, составленные для различных инструментов и охватывающие наиболее часто повторяющиеся подпрограммы УП называются постоянными технологическими циклами обработки, их использование позволяет сократить управляющую программу. Циклы соответствуют определенным технологическим операциям, таким как сверление, зенкерование, точение, фрезерование и т.д. и позволяют задать всю последовательность действий на станке при выполнении этих операций в одном кадре УП.
Постоянные циклы точения
Нормальный режим – черновое и чистовое точение простых контуров
Расширенный режим – более сложные контуры

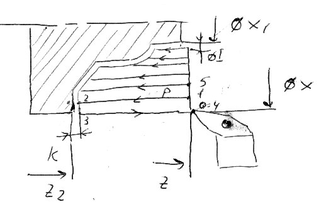

G70- Черновое продольное точение методом «снятия стружки»
G71 – черновое поперечное точение методом «снятия стружки»
G817- Черновая продольная обработка контура «контурная обработка резанием»
G818 – Черновая поперечная обработка контура «контурная обработка резанием»
G836- Черновая продольная обработка «параллельно контуру»
G837 – Черновая поперечная обработка «параллельно контуру»
Расточные циклы
G81 – сверление
G82 – растачивание
G83 – глубокое сверление
G84 – нарезание резьбы метчиком
G85 – рассверливание
G86 – развертывание
Циклы фрезерования
G791 – цикл фрезерования линейного паза на торцевой поверхности
G792 – цикл фрезерования линейного паза на боковой поверхности
G793 – цикл фрезерования кармана на торцевой поверхности
G794 – цикл фрезерования фигуры на торцевой поверхности
G798 – цикл фрезерования винтовой канавки на боковой поверхности
-
Однопроцессорные УЧПУ. Основные структуры построения. Достоинства и недостатки (базовый перспективный вариант построения / однопроцессорная УЧПУ с 1 системной магистралью и с 2). Пример однопроцессорной УЧПУ и их характеристики. (на примере раздаточного материала электроника НЦ31).
Состав задач и сложности функций выполнения оказывает влияние на архитектуру построения УЧПУ. Существует два крайних архитектурных решения построения микропроцессорной УЧПУ – разделяемый вычислитель (все задачи будут решаться параллельно с помощью одного вычислителя) и выделяемый вычислитель (каждой задаче соответствует собственный вычислитель и параллельные вычисления должны быть скоординированы между собой
Архитектурному решению разделяемый вычисляемый соответствует однопроцессорное УЧПУ, которое может иметь структуру построения с помощью единой общей магистралью или двумя магистралями.
Структура построения с общей магистралью контроллеры внешних устройств КВУ1…КВУN сопрягаются с вычислителем общей магистралью. В этой структуре нагрузочная способность системной магистрали ограничивает возможности расширения функций УЧПУ в следствии ухудшения помехоустойчивости.
Для улучшения нагрузочной способности используют вариант однопроцессорной структуры с двумя магистралями, сопряжения между которыми осуществляется через адаптер связи. В этой структуре контроллеры внешних устройств дисплея и клавиатуры оператора обычно сопрягаются с системной магистралью вычислителя. А контроллеры электроприводом, устройства работы электроавтоматики сопрягаются с системной магистралью устройства ЧПУ. Использование такой структуры более эффективно, потому что контроллеры внешних устройств станка для связи с несколькими однотипными внешними устройствами обычно выполняют на одной плате, что является по отношению к системной магистрали одной единицей нагрузки.
Состав УЧПУ «Электроника НЦ-31»
Первичный блок питания БПС-18-1-1
Вторичный блок питания БПС-18-1-2
Пульт оператора ПО
Асинхронный процессор ПРЦ
Оперативное запоминающее устройство 3500
Адаптер магистрали. Таймеры. АМТ
Контроллер электроавтоматики КЭ
Контроллер измерительных преобразователей КИП
Контроллер приводов КП
Блок сопряжения с кассетой внешней памяти
Кассета внешней памяти КВП
Технические характеристики УЧПУ «Электроника НЦ-31»
Устройство УЧПУ — контурное, с программной структурной организацией;
Система отсчета — в абсолютных и относительных координатах;
Тип привода — следящий электрический;
Тип датчиков — фотоимпульсные или сельсины;
Количество осей управления — до 3;
Интерполяция — линейная, круговая, резьбонарезание;
Задание размеров — в метрической системе;
Ввод программ — с клавиатуры, с кассеты внешней электронной памяти. Автоматический ввод с внешних устройств по каналу ИРПС;
Количество запоминаемых кадров — до 5 зон с общим количеством кадров 1250;
