Московский Авиационный Институт

(Государственный Технический Университет)

МАИ

Кафедра 403

Расчетно-пояснительная записка

к курсовой работе по дисциплине:

"Вычислительные системы и микропроцессорная техника"

Выполнил:

Шульгин А. В.

Группа № 04-519

Проверил:

Орлов В.П.

2006

Содержание.

Задание……………………………………………………………………………………….

Уточнение задания…………………………………………………………………………..

Составление блок-схемы алгоритма функционирования устройства……………………

Составление микропрограммы на языке операционного описания……...........................

Функциональная схема устройства………………………………………………………...

Операционный автомат.………………………………………………………………….....

Управляющий автомат с жесткой логикой………………………………………...….......

Управляющий автомат с программируемой логикой……………………………….........

Список литературы……………………………………………………………………….....

Задание.

На устройство по шине А{1:32} последовательно друг за другом поступают два параллельных 32-х разрядных слова. Определить слово, содержащее более длинную последовательность нулей и длину этой последовательности. Входные и выходные слова передаются по одной шине А{1:32}.

Уточнение задания.

Для выполнения данной задачи необходимо устройство, имеющее один вход и один выход. На вход А{1:32} побайтно подаются два 32-разрядных сигнала. Необходимо определить более длинную последовательность нулей и представить в прямом коде. Выдать по входной шине.

Примем, что источник входного кода гарантирует правильность выставленной информации во время действия стробирующего импульса СТРОБ1. Устройство подтверждает выдачу кода с более длинной последовательностью нулей во время действия генерируемого им импульса считывания УСЧИТ.

Выберем внешнюю синхронизацию.

Будем считать, что смена кода А осуществляется по положительному фронту импульсов ГТИ (генератора тактовых импульсов), длительность импульсов СТРОБ1, УСЧИТ равна периоду тактовой последовательности и положительные фронты этих импульсов появляются вслед за положительным фронтом импульсов ГТИ.

Выходной код А{0:х}– двоично-позиционный код, численный эквивалент которого равен разности сигналов во входном коде, поступающего на вход А. Так как значение такой разности не может быть больше 32, то разрядность выходного кода может равняться {1:6}, так как: (32)₁₀ = (100000)₂, добавим еще один разряд на знак.

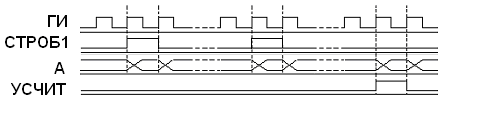

Представим функциональную схему и эпюры напряжения:

+

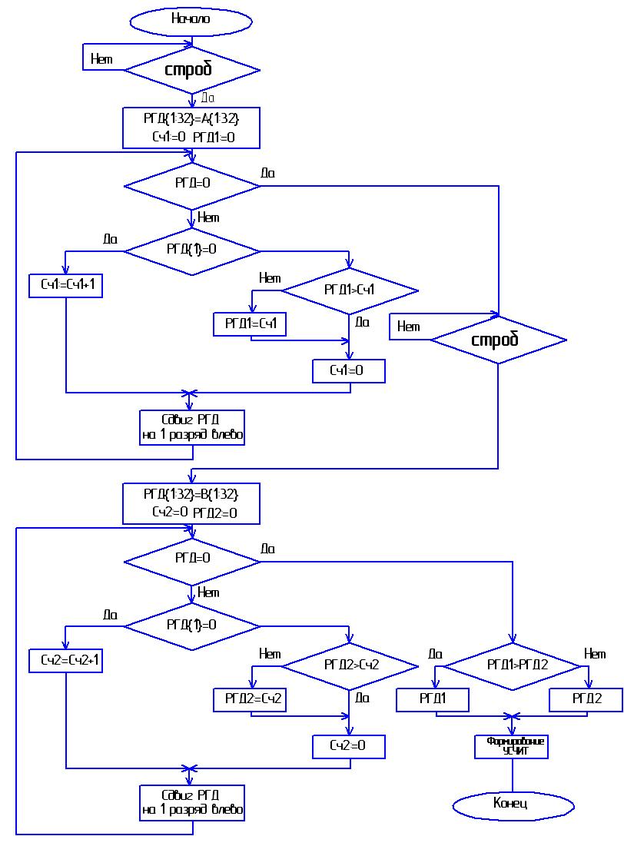

Алгоритм функционирования устройства.

Микропрограмма.

Микропрограмма;

Переменные

входные: A{1:32}, СТРОБ;

внутренние: РГД{1:32}, СЧ1, СЧ2, РГД1, РГД2;

выходные: РГД1, РГД2, УСЧИТ;

Признаки:

Р1 = СТРОБ;

Р2 = ↓/РГД{1:32};

Р3 = РГД{1}=0;

Р4 =  РГД1>СЧ1;

Р5=  РГД2>СЧ2;

Р6=  РГД1>РГД2;

Управляющие сигналы:

УЗАП, УН, УСЧПЛ, УСЧМИН, УСДВ, УСЧИТ;

Процедура

М1 если Р1, то М1;

УЗАП: РГД{1:32}:= А{1:32},

УН: СЧ1:= 0, РГД1:=0;

М2 если Р2, то М6;

если Р3, то М3;

УСЧПЛ: СЧ1:= СЧ1 + 1;

М3 если Р4, то М4

Сч1:=0;

М4 РГД1:= Сч1;

М5 УСДВ: РГД:= РГД{2:32}.0;

идти к М2;

М6 если Р1, то М6;

УЗАП: РГД{1:32}:= В{1:32},

УН: СЧ2:= 0, РГД2:=0;

М7 если Р2, то М11;

если Р3, то М8;

УСЧПЛ: СЧ2:= СЧ2 + 1;

М8 если Р5, то М9

Сч2:=0;

М9 РГД2:= Сч2;

М10 УСДВ: РГД:= РГД{2:32}.0;

идти к М6;

М11 если Р6, то М12

УСВЫХ1: РГД1

УСВЫХ2: РГД2

М12 УСЧИТ: ;

конец.

Где УЗАП – сигнал устройства запоминания; УН – сигнал устройства накопления; УСЧПЛ, УСЧМИН – сигналы счетного устройства; УСДВ – сигнал устройства сдвига; УСЧИТ – сигнал устройства, генерирующего импульсы считывания.

Проверку на ноль содержимого регистра проверили с помощью операции ИЛИ-НЕ(стрелка Пирса):

Функциональная схема устройства.

Операционный автомат.

Функциональная схема операционного автомата представлена ниже:

Управляющий автомат с жесткой логикой.

Управляющий автомат построим с жесткой логикой. Конечный автомат может быть построен и как автомат Мура, и как автомат Мили. Построение графов переходов и выходов управляющего автомата осуществляется на основании граф-схем алгоритмов изображенных ниже.

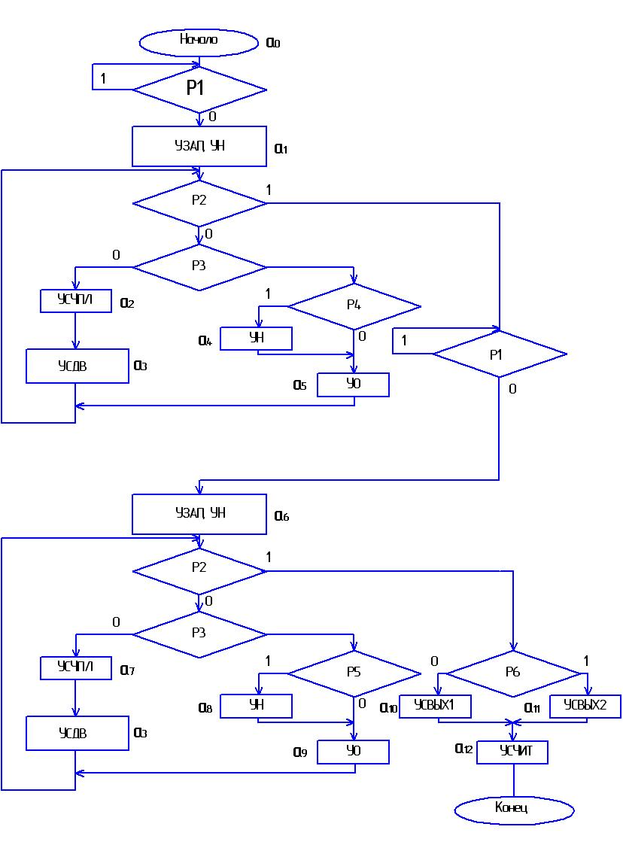

Автомат Мура:

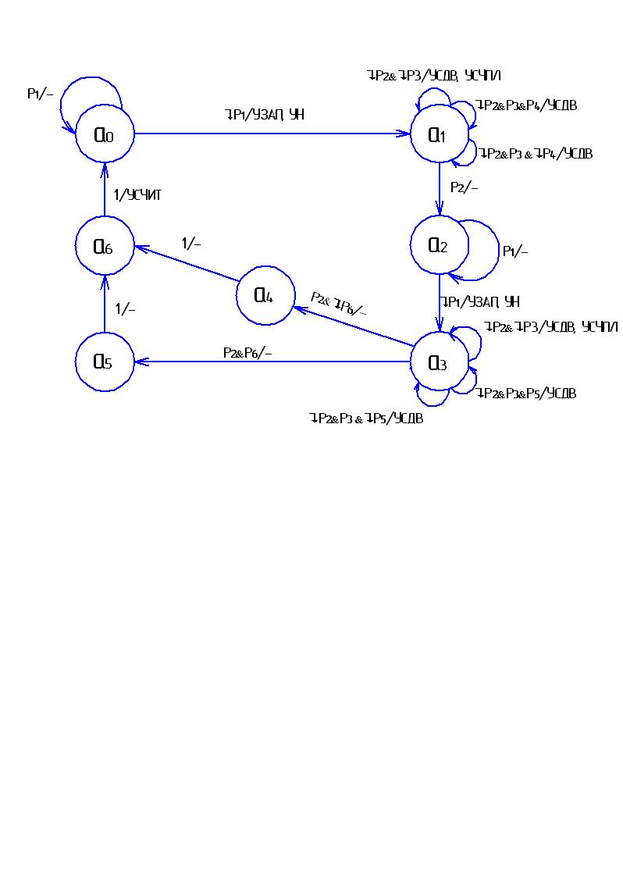

Граф автомата Мура:

Автомат Мили

Граф автомата Мили:

Управляющий автомат с программируемой логикой.

Составим каноническую форму микропрограммы синтезируемого операционного устройства в виде таблицы:

В случае принудительной адресации строки 5 и 6, 12 и 13, 17 и 18 можно объединить. Тогда:

Формат команды с принудительной адресацией имеет вид:

Для естественной адресации имеем два формата микрокоманд:

Первый разряд формата микрокоманды УА с естественной адресацией определяет признак микрокоманды: 0 – операционная микрокоманда, 1 – управляющая микрокоманда.

Кодовые выражения микропрограммы для УА следующие:

С естественной адресацией.

С принудительной адресацией.
