Задание

В параллельном 48 – разрядном коде определить число непересекающихся комбинаций вида 101 и установить номера разрядов, где расположены нули этих комбинаций.

Уточнение задания

Для выполнения поставленной задачи необходимо устройство, имеющее один вход и два выхода. На вход подается параллельный 48-разрядный код А{48:1}. Т. к. максимальный номер разряда в 48- разрядном слове 48, то для формирования номеров нулей 5- разрядное слово НОМ{4:0}, для формирования количества нулей потребуется 5- разрядное слово КОЛ{4:0}. Для данного устройства выберем внешнюю синхронизацию с частотой ГТИ=5 МГц.

Схема устройства:

НОМ{4:0}

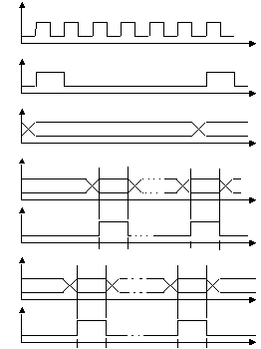

Временные диаграммы

Г И

СТРОБ

А

НОМ

УСЧНОМ

КОЛ

УСЧКОЛ

Комбинационная реализация вычислительного устройства.

При построении устройства в виде комбинационной схемы надо решить задачу нахождения количества непересекающихся комбинаций вида 101 в 48 – разрядном коде и определить где расположены нули этих комбинаций. Эта задача достаточно сложна и для реализации проектируемого устройства потребуется большое количество микросхем. В условиях ограниченного времени проектирования эта задача решена быть не может. Поэтому для реализации устройства выберем регистровый метод.

Регистровая реализация устройства

В блок-схеме применены следующие обозначения:

РГД{48:1} – регистры данных;

СЧКОЛ{4:0} – счетчик количества нулей;

СЧНОМ{4:0} – счетчик номера разряда в коде А;

Блок-схема алгоритма функционирования устройства.

нет

да

да

нет

0

1

Микропрограмма 1

Переменные:

входные: А{1:48}, строб;

внутренние: РГД{1:48}, СЧНОМ{4:0}, СЧКОЛ{4:0};

внешние: УСЧКОЛ, УСЧНОМ, НОМ{4:0}:=СЧНОМ{4:0}, КОЛ{4:0}:=СЧКОЛ{4:0};

Признаки:

Р1:=┐строб;

Р2:=РГД{1:48}:=0;

Р3:= (РГД{1}&РГД{2}&РГД{3});

Процедура:

М1 если Р1, то М1;

УЗАП1: РГД:=А,

УН1: СЧКОЛ:=0,

УН2: СЧНОМ:=2;

М2 если Р2, то М4;

если Р3, то М3;

УСЧКЛ: СЧКОЛ:= СЧКОЛ+1,

УСЧНОМ;

УСДВ: РГД:=РГД{2:48}.0;

УСЧНМ: СЧНОМ:= СЧНОМ+1;

УСДВ: РГД:=РГД{2:48}.0;

УСЧНМ: СЧНОМ:= СЧНОМ+1;

М3 УСДВ: РГД:=РГД{2:48}.0;

УСЧНМ: СЧНОМ:= СЧНОМ+1;

Идти к М2;

М4 УСЧКОЛ: ;

конец.

После упрощения микропрограмма примет вид

Микропрограмма 2

Переменные:

входные: А{1:48}, строб;

внутренние: РГД{1:48}, СЧНОМ{4:0}, СЧКОЛ{4:0};

внешние: УСЧКОЛ, УСЧНОМ, НОМ{4:0}:=СЧНОМ{4:0}, КОЛ{4:0}:=СЧКОЛ{4:0};

Признаки:

Р1:=┐строб;

Р2:=↓/РГД{1:48}:=0;

Р3:= (РГД{1}&РГД{2}&РГД{3});

Процедура:

М1 если Р1, то М1;

УЗП: РГД:=А, СЧКОЛ:=0, СЧНОМ:=2;

М2 если Р2, то М4;

если Р3, то М3;

УСЧКЛ: СЧКОЛ:= СЧКОЛ+1,

УСЧНОМ;

УСДВ: РГД:=РГД{2:48}.0; СЧНОМ:= СЧНОМ+1;

УСДВ: РГД:=РГД{2:48}.0; СЧНОМ:= СЧНОМ+1;

М3 УСДВ: РГД:=РГД{2:48}.0; СЧНОМ:= СЧНОМ+1;

Идти к М2;

М4 УСЧКОЛ: ;

конец.

Функциональная схема операционного автомата

А

РГД

1

СЧКОЛ

+1

{48:1} РГД{48:1} УЗП СЧКОЛ{4:0} КОЛ{4:0}

УЗП

УСЧКЛ

УСДВ

СЧКОЛ

+1

УЗП

с троб СЧНОМ{4:0} НОМ{4:0}

УСЧНОМ УСЧНОМ

УСЧКОЛ

Р1 Р3 Р2

Управляющий автомат с жесткой логикой.

Построим управляющий автомат с жесткой логикой. Конечный автомат может быть построен и как автомат Мура, и как автомат Мили. Построение графов переходов и выходов управляющего автомата осуществляется на основании граф-схем алгоритмов изображенных ниже.

Управляющий автомат с жесткой логикой

Автомат Мура

Граф-схема алгоритма

1

0

а1

0

а6

1

а0

1

0

а2

а3

а4

а5

Граф-схема алгоритма автомата Мили

1

0

0

1

0

1

Будем строить управляющий автомат как автомат Мили, т.к. он имеет только 2 состояния и реализуется на одном триггере. В качестве последнего выберем Д-триггер

Таблица переходов и выходов

Кодированная таблица переходов и выходов

Функция возбуждения триггера и выражения для управляющих сигналов

Q(t+1)=( ┐P1*┐Q+P2*P3*Q+P2*┐P3*Q)t=(┐P1*┐Q+P2*Q)t

УЗП=┐P1*┐Q

УСЧКОЛ= ┐P2*Q

УСДВ= P2*P3*Q+ P2*┐P3*Q= P2*Q

УСЧНОМ= P2*┐P3*Q= ┐P3* УСДВ

УСЧКЛ=┐P3* УСДВ

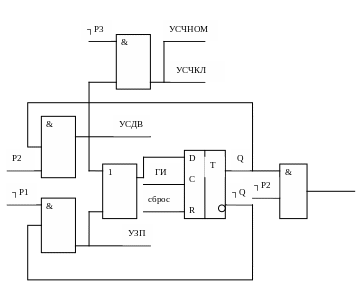

Функциональная схема УА

Управляющий автомат с программной логикой
