Управляющий автомат с программируемой логикой.
Составим каноническую форму микропрограммы синтезируемого операционного устройства в виде таблицы:
| Номер | Метка | Управляющие сигналы | переход |
| 0 | М1 | если Р1, тоМ1 | |
| 1 | УЗП | ||
| 2 | М2 | если Р2, тоМ4 | |
| 3 | если Р3, тоМ3 | ||
| 4 | УСЧКЛ,УСЧНОМ,УСДВ | ||
| 5 | УСДВ | ||
| 6 | М3 | УСДВ | |
| 7 | идти к М2 | ||
| 8 | М4 | УСЧКОЛ | |
| 9 | конец |
После упрощения получаем:
| номер | метка | Управляющие сигналы | переход |
| 0 | М1 | если Р1, тоМ1 | |
| 1 | УЗП | ||
| 2 | М2 | если Р2, тоМ4 | |
| 3 | если Р3, тоМ3 | ||
| 4 | УСЧКЛ,УСЧНОМ,УСДВ | ||
| 5 | УСДВ | ||
| 6 | М3 | УСДВ | идти к М2 |
| 7 | М4 | УСЧКОЛ | конец |
Формат команды с принудительной адресацией
| УЗП | УСЧКЛ | УСЧНОМ | УСДВ | УСЧКОЛ | ХР1 | ХР2 | ХР3 | А1 | А2 | А3 |
Кодовые выражения микрокоманд для УА с принудительной адресацией
| № | Адрес | Упр. сигнал | Признак | Куда идти |
| 0 | 000 | 0 0 0 0 0 | 100 | 000 |
| 1 | 001 | 1 0 0 0 0 | 000 | 010 |
| 2 | 010 | 0 0 0 0 0 | 010 | 111 |
| 3 | 011 | 0 0 0 0 0 | 001 | 110 |
| 4 | 100 | 0 1 1 1 0 | 000 | 101 |
| 5 | 101 | 0 0 0 1 0 | 000 | 110 |
| 6 | 110 | 0 0 0 1 0 | 000 | 010 |
| 7 | 111 | 0 0 0 0 1 | 000 | 000 |

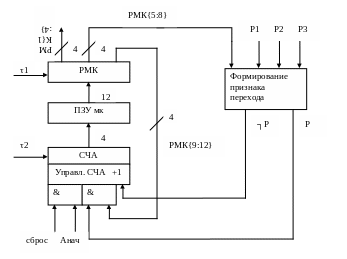

Функциональная схема УА с принудительной адресацией
Формирование признака перехода:
Полный признак перехода:
Р = Рбп + Руп ,где
Рбп – признак безусловного перехода; Руп – признак условного перехода.
Рбп = ХР1 ХР2 ХР3
Руп = ХР1Р1 + ХР2Р2 + ХР3Р3
Р = ХР1 ХР2 ХР3+ ХР1Р1 + ХР2Р2 + ХР3Р3
Схема формирования признака представлена ниже.
