Задание

В параллельном 48 – разрядном коде определить число непересекающихся комбинаций вида 101 и установить номера разрядов, где расположены нули этих комбинаций.

Уточнение задания

НОМ{4:0}

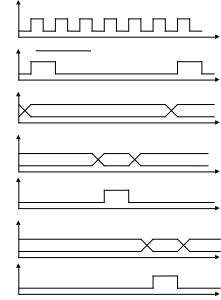

Временные диаграммы

Г И

СТРОБ

А

НОМ

УСЧНОМ

КОЛ

УСЧКОЛ

Регистровая реализация устройства

Алгоритм

нет

да

да

нет

1

0

Микропрограмма 1

Переменные:

входные: А{1:48}, строб;

внутренние: РГД{1:48}, СЧНОМ{4:0}, СЧКОЛ{4:0};

внешние: УСЧКОЛ, УСЧНОМ, НОМ{4:0}:=СЧНОМ{4:0}, КОЛ{4:0}:=СЧКОЛ{4:0};

Признаки:

Р1:=┐строб;

Р2:=РГД{1:48}:=0;

Р3:= (РГД{1}&РГД{2}&РГД{3});

Процедура:

М1 если Р1, то М1;

УЗАП1: РГД:=А,

УН1: СЧКОЛ:=0,

УН2: СЧНОМ:=2;

М2 если Р2, то М4;

если Р3, то М3;

УСЧКЛ: СЧКОЛ:= СЧКОЛ+1,

УСЧНОМ;

УСДВ: РГД:=РГД{4:48}.0;

УСЧНМ: СЧНОМ:= СЧНОМ+3;

Идти к М2;

М3 УСДВ: РГД:=РГД{2:48}.0;

УСЧНМ: СЧНОМ:= СЧНОМ+1;

Идти к М2;

М4 УСЧКОЛ: ;

конец.

После упрощения микропрограмма примет вид

Микропрограмма 2

Переменные:

входные: А{1:48}, строб;

внутренние: РГД{1:48}, СЧНОМ{4:0}, СЧКОЛ{4:0};

внешние: УСЧКОЛ, УСЧНОМ, НОМ{4:0}:=СЧНОМ{4:0}, КОЛ{4:0}:=СЧКОЛ{4:0};

Признаки:

Р1:=┐строб;

Р2:=↓/РГД{1:48}:=0;

Р3:= (РГД{1}&РГД{2}&РГД{3});

Процедура:

М1 если Р1, то М1;

УЗП: РГД:=А, СЧКОЛ:=0, СЧНОМ:=2;

М2 если Р2, то М4;

если Р3, то М3;

УСЧКЛ: СЧКОЛ:= СЧКОЛ+1,

УСЧНОМ;

УСДВ: РГД:=РГД{4:48}.0; СЧНОМ:= СЧНОМ+3;

Идти к М2;

М3 УСДВ: РГД:=РГД{2:48}.0; СЧНОМ:= СЧНОМ+1;

Идти к М2;

М4 УСЧКОЛ: ;

конец.

Функциональная схема операционного автомата

Управляющий автомат с жесткой логикой

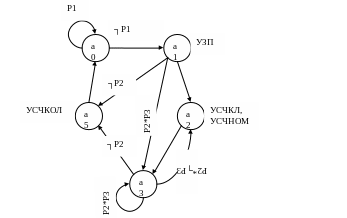

Автомат Мура

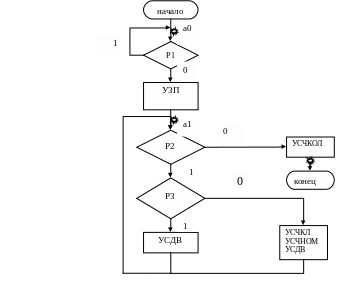

Граф-схема алгоритма

1

0

а1

0

а4

1

а0

0

1

а3 а2

Граф-схема алгоритма автомата Мили

а0

Будем строить управляющий автомат как автомат Мили, т.к. он имеет только 2 состояния и реализуется на одном триггере. В качестве последнего выберем Д-триггер

Таблица переходов и выходов

Кодированная таблица переходов и выходов

Функция возбуждения триггера и выражения для управляющих сигналов

Q(t+1)=( ┐P1*┐Q+P2*P3*Q+P2*┐P3*Q)t=(┐P1*┐Q+P2*Q)t

УЗП=┐P1*┐Q

УСЧКОЛ= ┐P2*Q

УСДВ= P2*P3*Q+ P2*┐P3*Q= P2*Q

УСЧНОМ= P2*┐P3*Q= ┐P3* УСДВ

УСЧКЛ=┐P3* УСДВ

Функциональная схема УА
