Поверхность Д - растачивание тонкое (Ra 1,6...0.2 мкм; квалитет размера ISO 8...6);

Поверхность Е - точение получистовое (Ra 20...1,6 мкм; квалитет размера ISO 13...11);

Поверхность Ж - растачивание черновое (Ra 12,5...6,3 мкм; квалитет размера ISO 14...10);

Поверхность З - растачивание черновое (Ra 12,5...6,3 мкм; квалитет размера ISO 14...10);

Поверхность И - точение получистовое (Ra 20...1,6 мкм; квалитет размера ISO 13...11);

Поверхность К - растачивание черновое (Ra 10...3,2 мкм; квалитет размера ISO 14...10);

Поверхность Л - точение черновое (Ra 80...6,3 мкм; квалитет размера ISO 14...10);

Поверхность А - растачивание черновое (Ra 12,5...6,3 мкм; квалитет размера ISO 14...10);

8. Условие технической реализации обработки поверхностей

Установ 1

Поверхность Г

-Вид обработки – точение получистовое;

- Оборудование – токарно-винторезный станок, т.к. производство единичное, габариты детали средние.

- Режущий инструмент – токарный проходной отогнутый резец; этим резцом можно снимать фаски. Это уменьшает количество используемых режущих инструментов;

- Способ установки заготовки – трехкулачковый самоцентрирующий патрон, т.к. конструкция детали жесткая;

- Способ установки инструмента – четырехпозиционный поворотный резцедержатель

Рис 1.4

Поверхность Д

- Вид обработки – сверление и рассверливание;

- Оборудование - токарно-винторезный станок;

- Режущие инструменты – спиральные сверла;

- Способ установки заготовки – трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – пиноль задней бабки станка.

Рис 1.5

Поверхности И и Е

- Вид обработки – точение получистовое;

- Оборудование – токарно-винторезный станок;

- Режущий инструмент – токарный проходной упорный резец;

- Способ установки заготовки – трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – четырехпозиционный поворотный резцедержатель.

Рис 1.6

П оверхность Ж

- Вид обработки – точение получистовое;

- Оборудование – токарно-винторезный станок;

- Режущий инструмент – токарный прорезной резец;

- Способ установки заготовки – трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – четырехпозиционный поворотный держатель.

Рис 1.7

Поверхность Ж

- Вид обработки – растачивание черновое;

- Оборудование – токарно-винторезный станок;

- Режущий инструмент – токарный проходной упорный резец;

- Способ установки заготовки – трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – четырехпозиционный поворотный резцедержатель.

Рис 1.8

П оверхность Л

- Вид обработки – точение получистовое;

- Оборудование – токарно-винторезный станок;

- Режущий инструмент – токарный проходной отогнутый резец;

- Способ установки заготовки - трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – четырехпозиционный поворотный резцедержатель.

Рис 1.9

Установ 2

Поверхность В

- Вид обработки – точение получистовое;

- Оборудование – токарно-винторезный станок;

- Режущий инструмент – токарный проходной отогнутый резец;

- Способ установки заготовки - трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – четырехпозиционный поворотный резцедержатель.

Рис 1.10

П оверхность А

- Вид обработки – растачивание черновое;

- Оборудование – токарно-винторезный станок;

- Режущий инструмент – токарный проходной упорный резец;

- Способ установки заготовки – трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – четырехпозиционный поворотный резцедержатель.

Рис 1.11

П оверхность Д

- Вид обработки – точение тонкое;

- Оборудование – токарно-винторезный станок;

- Режущий инструмент – токарный расточной резец для обработки сквозных отверстий;

- Способ установки заготовки - трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – четырехпозиционный поворотный резцедержатель.

Рис 1.12

Поверхность М

- Вид обработки – точение получистовое;

- Оборудование – токарно-винторезный станок;

- Режущий инструмент – токарный проходной отогнутый резец;

- Способ установки заготовки - трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – четырехпозиционный поворотный резцедержатель.

Рис 1.13

П оверхность Б

- Вид обработки – точение чистовое;

- Оборудование – токарно-винторезный станок;

- Режущий инструмент – токарный проходной упорный резец;

- Способ установки заготовки – трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – четырехпозиционный поворотный резцедержатель.

Рис 1.14

П оверхность З и К

- Вид обработки – точение получистовое;

- Оборудование – токарно-винторезный станок;

- Режущий инструмент – токарный проходной отогнутый резец;

- Способ установки заготовки - трехкулачковый самоцентрирующий патрон;

- Способ установки инструмента – четырехпозиционный поворотный резцедержатель.

Рис 1.15

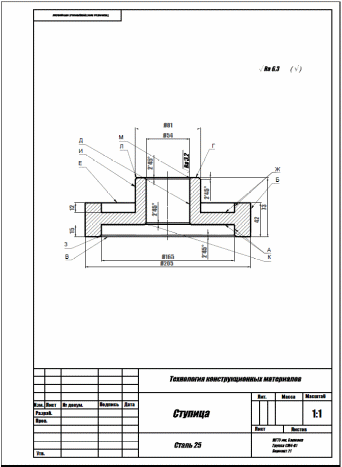

Рис 1.16 Чертеж детали, технология изготовления которого предлагает механическую обработку профиля резанием.
