Порядок синтеза синхронных двоично-десятичных счетчиков принципиально не отличается от синтеза недвоичных счетчиков. Разница заключается лишь в том, что выбор комбинации шести исключаемых состояний определяется исходя из двоично - десятичного кода, в котором должен работать счетчик.

В качестве примера рассмотрим синтез счетчика, работающего в коде 8421, или коде прямого замещения.

Согласно таблице 6 при работе двоично - десятичного счетчика в указанном коде необходимо исключить состояния

.

Таблица 5 - Кодирование десятичных чисел

Составим таблицу переходов триггеров (таблица 6).

Построим прикладные таблицы и карты Карно для входов J_i и K_i всех триггеров счетчика (рисунок 18), используя таблицу функционирования счетчика (таблица 6) и характеристическую таблицу JK - триггера (таблица 2). Избыточные состояния в таблицах и картах Карно отметим черточкой.

После минимизации получим следующие уравнения информационных входов JK-триггеров счетчика

^.

Таблица 6 - Переходы триггеров

Согласно этим уравнениям построим схему счетчика (рисунок 19).

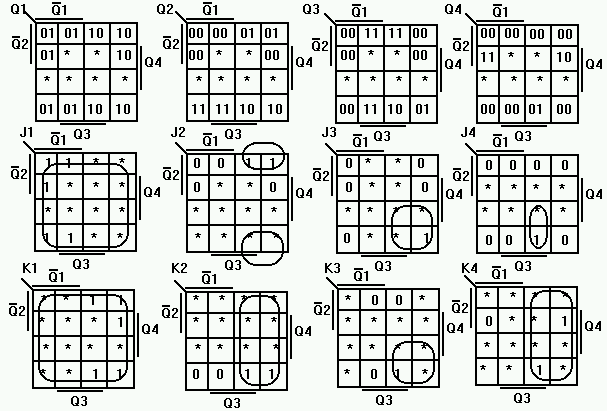

Рисунок 18 - Прикладные таблицы и карты Карно информационных триггеров двоично-десятичного счетчика

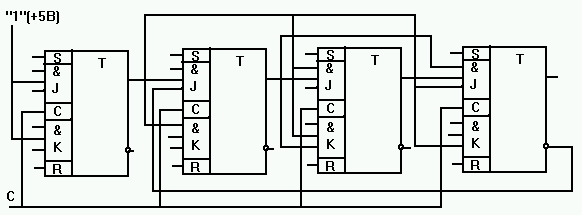

Рисунок 19 - Двоично - десятичный счетчик, работающий в коде 8421

Отметим, что для построения различных типов синхронных счетчиков с использованием универсальных JK-триггеров с тремя входами J и К структура счетчика получается достаточно простой, если число триггеров не превышает четырех. При его увеличении целесообразно объединить триггеры в группы, каждая из которых содержит не более четырех триггеров. Группы соединяют между собой последовательно. При этом последний триггер предыдущей группы является источником синхросигналов для последующей. С помощью такого включения обеспечивается синхронный режим внутри каждой группы и последовательная передача информации от группы к группе. По быстродействию счетчики с такими связями занимают промежуточное положение между синхронными и асинхронными.

3 Описание лабораторного макета

Лабораторное устройство представляет собой набор JK - триггеров и логических элементов серии 155. На наборное поле макета выведены входы и выходы ИМС, что позволяет коммутировать любые схемы счетчиков.

Внутри макета смонтирован генератор, который может выдавать как непрерывные, так и одиночные прямоугольные импульсы. Кроме того предусматривается подача высокого (единичного) уровня напряжения и низкого (нулевого) уровня.

На выходах Q всех триггеров установлены лампочки, фиксирующие состояния триггеров. Отдельная контрольная (КОН) лампочка служит для определения выходного сигнала при подаче на вход счетчика одиночных импульсов.

4 Содержание и порядок работы

4.1 Построить реверсивный четырехразрядный счетчик с N=12.

4.2 Построить реверсивный десятичный счетчик, считающий в самодополняющемся коде 4221.

4.3 Построить счетчик , считающий в коде Грея .

4.4 Построить счетчик, считающий в коде Джонсона (0000,0001,0011,0111,1111,1110,1100,1000).

4.5 Построить десятичный счетчик, считающий в коде с избытком 3.

4.6 Построить счетчик в следующем коде 0001,0011,0101,0111,1001,0010,0100,0110,1000,0001 .

5 Содержание отчета

Отчет должен содержать :

5.1 Краткие теоретические сведения, необходимые для выполнения задания .

5.2 Все схемы, формулы, таблицы, карты Карно, полученные при выполнении работы.

5.3 Временные диаграммы исследуемых счетчиков.

5.4 Выводы по работе.

6 Контрольные вопросы

6.1 Перечислить основные признаки классификации счетчиков.

6.2 Как можно установить в счетчике исходное состояние?

6.3 Чем отличается вычитающий счетчик от суммирующего?

6.4 Сколько триггеров необходимо для счетчика с Ксч=8567?

6.5 Какой порядок счета называется естественным, а какой искусственным?

6.6 В чем состоят принципы работы последовательного, сквозного, параллельного и группового переносов, их достоинства и недостатки?

6.7 Сколько корпусов четырехразрядных микросхем двоичных счетчиков надо для Ксч = 1283 и 3600?

6.8 Чем отличаются двоичные и двоично - десятичные счетчики?

6.9 Какая особенность у счетчика Джонсона?

Список литературы

1.Гусев В.Г.,Гусев Ю.М. Электроника.- М.: Наука, 1990.

2.Шило В.Л. Популярные цифровые микросхемы. - Челябинск.: Металлургия, 1989.

3.Потемкин И.С. Функциональные узлы цифровой автоматики. - М.: Энергоиздат , 1988.

4.Алексенко А.Г., Шагурин И.И. Микросхемотехника .- М.: Радио и связь, 1990.

5.Агаханян Т.М. Интегральные микросхемы. - М.: Энергоатомиздат, 1983.
