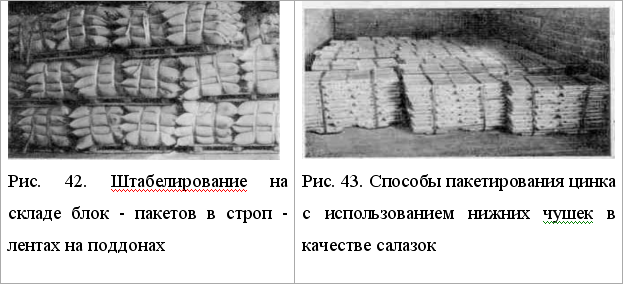

Пакеты в строплентах хранят на складе, их перегружают складскими машинами на поддонах 1200Х1600 и 1200Х1800 мм (рис. 42). Предпочтительны гребенчатые поддоны, так как загрузку вагонов и подпалубного пространства судов ведут погрузчиками с многовилочными захватами и сталкивателями. Если используют плоские поддоны, то в процессе передаточной операции погрузчик с вилами поднимает пакеты за петли, снимает с поддона и устанавливает на гребенчатый станок или непосредственно на многовилочный захват другого погрузчика. Штабелирование пакетов в строплентах непосредственно погрузчиком с вилами при подъеме за петли не рационально, так как скорости движения при этом снижаются (из-за раскачивания пакета) и, кроме того, верхние ярусы штабеля под потолком загрузить не удается.

Краны перемещают пакеты в строплентах подвесками со специальными крюками одновременно по четыре при работе по прямому варианту или по 6—10 при работе по вариантам судно — склад и склад—судно. Для перевозки используют суда, почти не имеющие подпалубных пространств (глубина подпалубного пространства не более 1,5 м), так как при формировании штабеля без поддонов стенкой пакеты разваливаются, наклоняются, заваливаются набок и расформировать такой штабель без применения тяжелого ручного труда не представляется возможным, т. е. теряется весь эффект от пакетирования.

При производстве работ по прямому варианту вместо гребенчатых поддонов во избежание их быстрого выхода из строя целесообразно использовать гребенчатые станки.

В трюме четыре пакета стропятся докерами и выносятся краном на причал, где их устанавливают в гребенчатый станок по два с каждой стороны или на расставленные в ряд поддоны. После отстропки вагонный погрузчик забирает пакеты по одному и штабелирует в вагоне. Складской погрузчик транспортирует поддоны с парами пакетов на склад и устанавливает в штабель. При отгрузке со склада пакеты попарно доставляют на поддонах на рампу. Здесь, если они хранились на гребенчатых поддонах, вагонный погрузчик их снимает по одному и отвозит в вагон. Если пакеты хранились на плоских поддонах, их стропят петлями вилы погрузчика, поднимают и переставляют на гребенчатый станок, откуда они забираются вагонным погрузчиком.

При поступлении в порт по железной дороге пакеты стропят в вагоне к вилам погрузчика и вывозят на рампу, где устанавливают на поддоны для доставки на склад или оставляют для подачи краном в трюм.

Пакеты, сформированные за счет специальных методов укладки и упаковки — это мешки в термоусадочной пленке без поддонов и пакеты чушек цветных металлов (алюминия, цинк свинца и др.), имеющие специальную обвязку из проволоки либо металлической ленты или без нее. Устойчивость и прочность таких пакетов обеспечивается укладкой с перевязкой между слоями, применением специальных упаковочных средств. Кроме того, чушкам цветных металлов (например, алюминию) при отливке придают специальную форму, обеспечивающую скрепление и друг с другом в пакете. Специальные проемы для застропки поддерживающими ГЗУ создаются в нижнем слое пакетов без поддонов и строп - лент за счет особых схем укладки или формы грузовых мест (рис. 43). -

Пакеты без поддонов и строп - лент штабелируют на складе на поддонах (олово, цинк и др.) или без поддонов (мешки в термоусадочной пленке, алюминий, свинец, катодная медь и др.). При хранении на поддонах пакеты перегружаются погрузчиками на вилах и кранами с помощью ГЗУ для пакетов на поддонах. Без поддонов пакеты перегружают погрузчики на вилах и краны с помощью специальных ГЗУ или стропов. Для некоторых обвязанных пакетов используют боковые захваты погрузчиков.

Перспективы совершенствования технологии перегрузки пакетов связаны с созданием и внедрением грузозахватных устройств, позволяющих увеличить количество одновременно поднимаемых и перемещаемых подъемно - транспортными машинами пакетов без существенного роста продолжительности застропки и отстропки, с освоением методов производства грузовых работ блок - пакетами. Важнейший вопрос — это повышение устойчивости и прочности пакетов в строп - лентах. Значительные перспективы открываются с развитием перевозок мешковых грузов в термоусадочной пленке без поддонов.

Глава 7

ТЕХНОЛОГИЯ ПЕРЕГРУЗКИ МЕТАЛЛОВ

38. ОБЩИЕ УСЛОВИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ ПЕРЕГРУЗКИ МЕТАЛЛОВ

По транспортно - технологической, характеристике металлогрузы можно разделить на две группы: А — намагничивающиеся и Б— немагнитные, а также намагничивающиеся, но не допускающие перегрузку магнитами. Каждую из этих групп, в свою очередь, можно подразделить на малогабаритные, т. е. с малыми размерами и массой одного места, и крупнотоннажные, имеющие относительно большие размеры и массу. К числу намагничивающихся малогабаритных грузов относят чугун в чушках, лом черных металлов, детали рельсовых путей (рельсовые накладки и др.), стальную проволоку - катанку в мотках без тканевой упаковки и т. п.

Основные технологические особенности грузов: хранение на складах и размещение в грузовых помещениях транспортных средств навалом, пригодность к перегрузке грузоподъемными магнитами и необходимость применения различного рода тары для перевозки автотранспортом (ковшей, коробов, парашютов и т.д.). Большинство из них можно также перегружать многочелюстными грейферами (кроме катанки в мотках).

Намагничивающиеся крупногабаритные грузы (листовая сталь в пачках, поштучно и в рулонах, сортовой стальной прокат, трубы и т. д.) также можно перегружать магнитами, кроме того, их часто стропят с помощью других ручных, полуавтоматических и автоматических ГЗУ. Перемещают' грузы подъемно - транспортными машинами без тары по одному или групповыми подъемами по несколько единиц одновременно.

Крупногабаритные немагнитные и относящиеся к этой же подгруппе магнитные, но не перегружаемые магнитами грузы — слябы, блюмсы и прочие слитки цветных металлов, проволока в кругах большого размера (диаметр до 2 м и более), упакованная тканью, и другие — представляют собой, как правило, укрупненные грузовые места с относительно большими размерами и массой (3 т и более), образованные на заводе - изготовителе перед отправкой за счет обвязки, стяжки, скрепления различными соединительными элементами. Такие грузовые места носят название блоков, блок - пакетов и т. д. Перегружают их в основном на стропах и в отдельных случаях специальными захватами.

К числу малогабаритных немагнитных и не перегружаемых магнитами магнитных грузов относят колючую проволоку в мотках, различную качественную проволоку в тканевой упаковке и без нее, другие, не укрупненные металлоизделия.

Почти все металлогрузы (кроме упакованной проволоки и некоторых других) хранят на открытых складах и перевозят в открытом железнодорожном подвижном составе. Для перегрузочных работ применяют краны грузоподъемностью 10, 15 т и более, а также 20 и 30 т. Характерная тенденция применять краны большой грузоподъемности (20 и 30 т и более) связана с укрупнением грузовых мест при перевозке. Внутрипортовое транспортирование осуществляют, как правило, на трейлерах, двухосных прицепах и автопоездах из одноосных прицепов, буксируемых, колесными тракторами типа ЮМЗ, МТЗ - 80 и Т - 150, а также на ролл - трейлерах длиной 12 м с портовыми тягачами и магистральными автотягачами (МАЗ, КамАЗ и др.) с платформенными полуприцепами длиной 12 м.

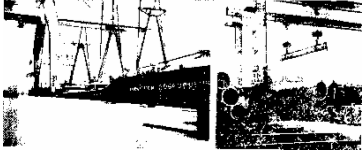

Металл обычно перегружают на универсальных по техническим возможностям портовых комплексах, имеющих большую глубину территории и значительные открытые складские площади, обслуживаемые рельсовыми кранами. Железнодорожные и автомобильные грузовые фронты выполняют безрамповыми. На причалах, складах и железнодорожных грузовых фронтах устанавливают универсальные поворотные портальные краны в несколько линий вдоль причала (от двух до четырех линий). Краны в процессе грузовых операций передают груз непосредственно друг другу или его перевозят средствами внутрипортового транспорта. Весьма эффективны и перспективны для проектируемых и строящихся комплексов схемы механизации с причальными перегружателями большой производительности на МГФ (обеспечивающими поступательное перемещение груза), козловыми кранами на ЖГФ и большепролетными козловыми кранами на складе. В этом случае груз с МГФ на склад или обратно передается внутрипортовыми транспортными средствами (рис. 44).

Технологические процессы перегрузки металлов выполняют, как правило, комплексно - механизированным или полностью механизированным способом. Они отличаются относительно высокой производительностью и интенсивностью обработки транспортных средств. Перегрузка металлов связана с повышенной опасностью по тяжести последствий в случаях неправильной застропки и других нарушений технологии, ПТЭ и ПБТП. Поэтому важнейшими принципами обеспечения безопасности труда при перегрузке этих грузов являются: удаление посторонних людей из зоны производства работ и сокращение до минимума численности рабочих, выполняющих вручную операции по застропке, отстропке, направлению «подъемов» и т. д. за счет максимально возможной механизации и автоматизации этих операций.

39. ЧУГУН В ЧУШКАХ

Чугун в чушках относится к числу намагничивающихся металлов с малогабаритными грузовыми местами.

Чугун из полувагонов выгружают кранами с грузоподъемными электромагнитами. Как правило, используют круглые электромагниты ЛА - 16, М - 62 и другие, которые подвешивают к траверсе по два при грузоподъемности крана 10 т или по три — 15 т. Краны оборудуют стационарными питающими электромагнитными станциями. Последние чушки чугуна в полувагоне подбирают краном, не открывая люков.

Погрузку чугуна в полувагоны, выгрузку его с просвета люка судов и перегрузку на суда с прикордонных складских площадок, расположенных в зоне действия причальных кранов, производят кранами с многочелюстными грейферами. Эту операцию можно осуществлять и магнитами, но производительность кранов при использовании грейферов значительно выше, так как грейфер захватывает больше чушек чугуна, чем магниты и удерживает их в процессе переноса груза надежнее. В связи с этим прямая перегрузка чугуна из полувагонов краном в трюмы судов неэффективна и не практикуется, поскольку грейферы для выгрузки из полувагонов применить невозможно. Вообще прямой вариант работы при отправке чугуна морем используют весьма редко по сложной схеме, которая фактически состоит из двух схем, так как при достаточной вместимости передаточной площадки краны работают независимо и с разной производительностью. Перегрузка чугуна грейфером — это также полностью механизированный процесс.

Чугун с тыловых складских площадок на причал передают непосредственно кранами или используют внутрипортовый транспорт. В первом случае схема перегрузки экономически более эффективна, но ее нельзя применить при композитной загрузке трюмов чугуном и оборудованием (что часто практикуется), при погрузке чугуна, например, в носовые трюмы со складской площадки, расположенной напротив кормовых трюмов, и т. д. Кроме того, эта схема не может быть применена, если необходимо подать груз в подпалубное пространство или загрузить судно, предварительно перевесив чугун. Поэтому на практике чаще работы ведут по второй схеме — с применением внутрипортового транспорта. Чугун на складе грузят краном с грейфером в ковши, установленные на двухосные прицепы или трейлеры, буксируемые колесными тракторами или автотягачами с полуприцепами на причал. Затем производят застропку ковшей специальными крановыми подвесками и далее подают их в трюм. По правилам безопасности труда при погрузке чугуна в трюме не должно быть людей, поэтому работы осуществляют только с применением ковшей и подвесок с самоотцепом, обеспечивающих, автоматическую отстропку передней части ковша в нужный момент и высыпание груза. Застропленный ковш опускают в трюме краном на пайол или штабель груза. При ослаблении стропов их кольца соскакивают с передних рымов ковша, а сзади кольца зафиксированы с помощью специальных устройств и не отстропливаются. При последующем подъеме ковш наклоняется и груз высыпается. Ковш выносят краном на берег в наклонном положении, опускают на причал, стропят опять за четыре точки и переставляют на транспортное средство для доставки на склад. Применение ковшей, особенно специальных с удлиненным носком, позволяет подавать груз в подпалубное пространство на достаточно большое расстояние.
