Для грузов в прочных ящиках есть определенная перспектива развития технологии перегрузки не только при пакетном и контейнерном, но и при поштучном методе перевозки. Заключается она в применении судов открытого типа и более эффективных погрузчиков на судовых работах, в том числе допускающих формирование штабеля в подпалубном пространстве не стенкой, а уступом. Совершенствуют также методы механизированной загрузки рефрижераторных вагонов, где есть ограничения для работы погрузчиков.

33. КИПОВЫЕ ГРУЗЫ

К киповым относятся грузы в плотноспрессованных и слабоспрессованных кипах. С технологической точки зрения целесообразно слабоспрессованные кипы объединить в одну группу с тюками и рассмотреть отдельно.

В плотноспрессованных кипах (в дальнейшем для краткости — кипах) перевозят: хлопок, целлюлозу, джут, шерсть, сизаль, мешковину, пробку, натуральный каучук и др. Характерные размеры кип: длина 700—1300 мм, ширина 450—850, высота 350—600 мм. Масса одной кипы 100—600 кг. Большинство киповых грузов имеют массу одного места 200—350 кг.

Киповые грузы лучше всех других тарно-штучных, кроме пакетов, приспособлены к комплексно - механизированной перегрузке, в наименьшей степени подвержены повреждениям в ходе грузовых операций. Характерные особенности технологии — перемещение и хранение груза групповыми «подъемами» без пакетирования на поддонах и строп - лентах и, в основном, без использования тяжелого ручного труда в начальной и конечной операциях технологического процесса.

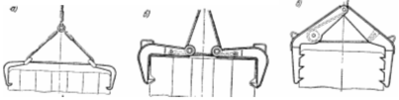

Перегрузку кип кранами ведут с помощью сжимающих рычажно-полиспастных захватов, в той или иной степени внедряющихся в груз. Захваты для грузов, представляющих собой сырье для дальнейшей переработки, имеют клыки, когти или шипы, глубоко внедряющиеся и прокалывающие упаковку и верхние слои содержимого. Например, захваты для каучука, хлопка, пробки и других грузов (рис. 36, а, в). Захваты для кип готовых изделий (мешковины, других тканей) и некоторых видов сырья (рис. 36, б) вминаются в груз, не нарушая целостности упаковки и содержимого. Для грузовых работ захваты крепят к рамам подвески, и кран одновременно перемещает от 4 до 24 кип в зависимости от размеров судовых люков и технологических схем перегрузочных работ.

Судовые, вагонные, складские и автотранспортные операции с кипами, как правило, выполняются погрузчиками с боковыми захватами. При разгрузке судов со значительными подпалубными пространствами широко практикуют подтяжку груза на просвет люка при предварительном натяжении краном стропов с последующей поправкой и перестропкой захватов перед выносом на причал.

Доставленные в порт морем кипы выгружают из судов, как правило, послойно с застройкой соответствующими крановыми захватами в трюме и отстропкой захватов на причале. Ручной труд по доставке кип из-под палубы на просвет люка почти не применяют (только на судах с весьма большими подпалубными пространствами). На причале кипы краном или погрузчиками с боковыми захватами формируют в стопки и грузят в вагоны по прямому варианту либо доставляют на прикордонный склад. Для отвоза на тыловой склад кипы этими же средствами грузят на прицепы или ролл - трейлеры. Штабелирование груза на открытой складской площади для хранения под брезентами (что часто практикуют с киповыми грузами в случае недостатка крытой складской площади) ведут не только погрузчиками с боковыми захватами, а также автокранами с рычажно-полиспастными захватами

Кипы, доставляемые в порт сухопутными видами транспорта, перегружают, в основном, теми же способами и средствами, но в обратной последовательности. Отличие состоит в том, что послойно загружают только просветы люков грузовых помещений судов. Штабелирование груза в подпалубном пространстве ведут погрузчиками устойчивой стенкой, наклоненной к борту или переборке, как и при перегрузке ящиков. Штабеля кип более устойчивы (кроме пробки и каучука), чем всех других тарно-штучных грузов, включая и пакеты. Если по каким - либо причинам устойчивый штабель стенкой сформировать не удается, использую фальшпайолы из листового металла или многослойной фанеры для движения погрузчиков по грузу в трюме.

Большинство киповых грузов являются огнеопасными и при их перегрузке погрузчики с приводом от ДВС должны быть оборудованы искрогасителями, а захватные устройства — оцинкованы, обмеднены или обмотаны тканью или растительным тросом

Специфические особенности имеет технология перегрузки пробковой коры и пробковой щепы, а также каучука в кипах. Пробковая кора и щепа не требуют крытого хранения и, как правило, их перевозят по железной дороге в полувагонах. В связи с этим штабелируют эти грузы, в основном, на прикордонной открыто складской площади портальными кранами и отгружают из порта без участия погрузчиков.

Для перегрузки пробковой коры применяют те же крановые захваты, что и для хлопка, т. е. однокогтевые, а для пробковой щепы — захваты с шипами для ящиков или многокогтевые для кип, менее удобные в работе, но более надежно удерживающие этот груз.

Натуральный каучук является специфическим киповым грузом, технология перегрузки которого имеет существенные отличия от всех остальных. Особенности груза: неправильная геометрическая форма кип, приобретаемая в процессе перевозки морем в результате деформации от давления верхних слоев; невозможность формирования многослойных пакетов на поддонах без специально обвязки и установки таких пакетов более чем в один ярус без применения многоярусных стеллажей или стоечных ящичных поддонов; прыгучесть кип, которая вызывает их отскакивание на значительное расстояние в случае падения; особые условия закупки груза, предопределяющие необходимость частичной ил полной перевески и «раздирки» кип с целью экспертизы количества и качества. Все это обусловливает повышенную трудоемкость и опасность перегрузки натурального каучука.

Натуральный каучук из судов выгружают краном с помощь специальных захватов (рис. 36,е). Для застропки один из рычагов внедряется между кипами, затем захват разворачивается поперек кипы и второй рычаг забивается каблуком в доступном месте, Раздвинуть кипы ломиком или иным способом для застропки не представляется возможным, поэтому 18—24 кипы стропятся выборочно, не подряд, а те, которые можно застропить. Выгрузку ведут послойно. Вручную кипы из-под палубы не выкатывают независимо от размеров подпалубного пространства, так как выдернуть кипу из слоя вручную не представляется возможным. Груз на просвет подтягивают краном за счет разнесения захватов на длинных стропах (8 м) в разные стороны. На просвете люка поправляют и перестрапливают захваты при переносе груза краном рабочие судового звена укрываются в специальной кабине безопасности

На причале каучук опускают краном непосредственно в ковш автопогрузчика грузоподъемностью 10 т, захваты отстрапливают и груз доставляют на склад, подняв ковш с грузом над штабелем, погрузчик с помощью гидроцилиндра наклоняет его, и кипы высыпаются в штабель. Края штабеля выравнивают, поправляя и раскладывая кипы вручную. Штабель укладывают на высоту не более четырех слоев.

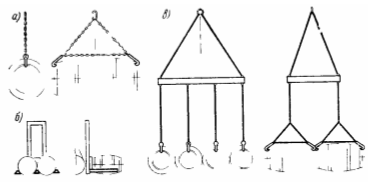

Рис 37 Перегрузка бочек, транспортируемых горизонтально захватами: а — храпцы б — штыревым a — подвеской с храпцами

Для отгрузки из порта кип каучука рабочие вручную их кантуют в штабеле и выставляют в ряд по четыре на боковую поверхность, затем снимают боковым захватом вагонного погрузчика и такими стопками штабелируют в вагоне. Экспертизу качества осуществляют в процессе хранения, перевеску — на рампе при погрузке в вагоны.

Таким образом, пакетизация киповых грузов (кроме каучука) не представляет собой столь насущную и крайне важную в настоящее время задачу, как, например, для мешков, ящиков, тюков и т. д. Перспективы совершенствования технологии перевозки и перегрузки киповых грузов связаны с расширением контейнеризации грузопотоков по схеме порт—порт и развитием перевозок судами с горизонтальной грузообработкой типа ро-ро, что дает возможность использовать для укрупнения грузов также ролл - трейлеры (контейнерные тележки) и флеты (открытые контейнеры). Что касается натурального каучука, то этот груз подлежит первоочередной контейнеризации с развитием, как межпортовых перевозок, так и по схеме «от двери до двери».

34. БОЧКОВЫЕ ГРУЗЫ

В бочках обычно транспортируют жидкие и сыпучие грузы (нефтемасла, краски, химикаты, каустическую соду и др.). С точки зрения технологии перегрузочных работ все бочки можно разделить на пять групп (в скобках указана транспортировка) А — с прочными упорами (горизонтально, т.е. в положении лежа на образующей цилиндрической поверхности); Б — со слабыми уторами (горизонтально); В — металлические с прочными стандартными буртиками (вертикально, в положении стоя на торце); Г— прочные деревянные (вертикально); Д — фанерные и синтетические барабаны, непрочные деревянные, металлические с нестандартными слабыми буртиками (последние вертикально).

К группе; Д целесообразно отнести бидоны, бутыли и прочие подобного типа грузы

Бочки группы А - транспортируют в горизонтальном положении. Это металлические достаточно прочные бочки с каустической содой, нефтепродуктами, соленостями, патокой и другими грузами, а также относительно прочные деревянные бочки с некоторыми грузами продовольственного характера. Масса одной бочки этой группы — от 200 до 500 кг; характерные размеры диаметр до 600 мм, длина 830 мм. Кранами эти бочки перегружают с помощью храпцов с застропкой за торцы, а погрузчиками — с помощью двух, трех - и четырехвилочных захватов (рис. 37).

При послойной выгрузке бочек из грузовых помещений судна их стропят храпцами и выносят на берег краном. На берегу бочки укладывают непосредственно в прикордонный штабель и отстрапливают или на причале их забирают складские погрузчики и штабелируют на тыловой площади.

При относительно небольших подпалубных пространствах предварительно подтягивают груз на просвет люка с последующей поправкой захватов перед подъемом. Если подпалубные пространства значительны, вначале разгружают просвет люка послойно, затем с помощью погрузчиков стенкой разбирают штабель в подпалубном пространстве. При погрузке судна работы во всех случаях организуют только таким способом. Ручные работы в трюмах применяют относительно редко, только в крайне неудобных для грузовых операций помещениях судов (при весьма большой глубине подпалубного пространства и если невозможно использовать погрузчики). Для погрузки в вагоны бочки на рампе захватывают вагонные погрузчики и штабелируют в вагонах вдоль их продольной оси, каждый последующий верхний ярус укладывается между бочками нижнего, т. е. количество бочек в ярусах чередуется четное, нечетное.

В крытом вагоне бочки, как правило, уложены поперек его, поэтому при разгрузке в порту их приходится вручную выкатывать по специально укладываемым двум доскам или по сепарационным доскам, уложенным в вагоне отправителем.

В полувагонах бочки размещают поперек продольной оси вагона без сепарации между слоями. На складах бочки также штабелируют без сепарации между слоями, но с надежной подклинкой нижнего яруса.

Таким образом, тяжелый ручной труд на перегрузке бочек группы А применяют в относительно небольшом объеме и для комплексной механизации перегрузочных процессов необходимо решить вопрос с отправителями о размещении бочек в крытых вагонах только вдоль продольной оси и отказаться от использования наиболее неудобных грузовых помещений судов устаревшей конструкции, произведя по возможности их реконструкцию.

Бочки группы Б перегружают, применяя в большом объеме тяжелый ручной труд. Практически полностью вручную выполняют начальные операции при разгрузке судов и вагонов и конечные операции при загрузке, а также складские работы. В таких бочках перевозят животные жиры, мед, солености, пасту, пульпу и часть винопродуктов. Масса бочек от 50 до 250 кг; характерные размеры: диаметр до 600 мм, длина 800 мм.

Для переноса груза краном применяют в основном сетки, которые стропятся четырехкрюковыми подвесками. Погрузчики транспортируют бочки на металлических листах. Накатывают груз на сетки и листы, а также скатывают вручную.

Бочки группы В значительно лучше приспособлены для комплексно - механизированной перегрузки. В таких бочках транспортируют латекс (жидкий каучук), кокосовое, касторовое и другие растительные масла, нефтепродукты, краски, парафин и прочие грузы. Масса бочек от 200 до 700 кг; характерные размеры: диаметр до 650 мм, высота 1100 мм.

Перегрузку кранами ведут с помощью однорычажных, кулачковых и реечных захватов, удерживающих бочки за буртик (рис. 38). Из них наиболее эффективен и распространен однорычажный захват (рис. 38, в). Его достоинства — удобство в обращении и минимальные затраты времени на застропку и отстропку. Кулачковый захват (рис. 38, б) — парный, поэтому требуется больше времени на застропку и отстропку, но он позволяет поднимать бочки из горизонтального положения с кантовкой и установкой в вертикальное, что очень важно для разгрузки подпалубных пространств судов, когда бочки при подтяжке (на небольшое расстояние) наклоняются. Потом их приходится опять выпрямлять либо кантовать вручную и выкатывать на просвет люка, затем стропить и поднимать с одновременной кантовкой краном. Реечные захваты применяют, если невозможно использовать однорычажные и кулачковые.

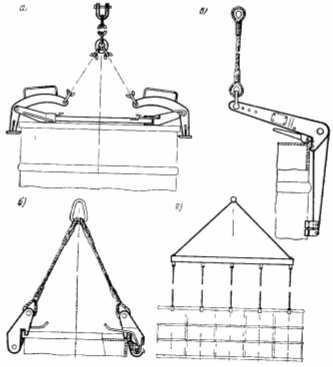

Рис. 38 Перегрузка бочек, транспортируемых вертикально, крановыми захватами: а - рычажным, б - кулачковым; в - однорычажным; г - групповым
