Из судов выгрузку бочек ведут послойно кранами, погрузку — комбинированно, т. е. послойно загружают просвет люка, а подпалубное пространство — стенкой на всю высоту с помощью погрузчиков со сдвоенными механическими автоматическими захватами 3МБ - 1.
Погрузку вагонов ведут погрузчиками со сдвоенными захватами 3МБ - 1. Сепарацию между ярусами, как и на судне, укладывают поперек направлению подъезда погрузчиков к штабелю, который формируют в три яруса по торцам вагона с креплением у двери и в два яруса в дверном проеме. Аналогично производят выгрузку, если сепарация лежит поперек вагона. Когда сепарационные доски расположены отправителем вдоль вагона, бочки верхнего яруса кантуют вручную, выкатывают к дверному проему и опять ставятся вертикально. Далее их забирают погрузчики. Нижний ярус выгружают погрузчиками после полной выгрузки верхнего и уборки сепарации. На прикордонных складах бочки штабелируют и отгружают кранами. На тыловых складах их хранят пакетами на плоских поддонах, имеющих размеры 1200Х Х1600 или 1200Х1800 мм (последние предпочтительнее, так как обеспечивают большую устойчивость пакета).
Бочки группы Г приспособлены для транспортировки солёностей, рыбы, вина, ягод моченых и других грузов. Масса бочек от 200 до 600 кг; характерные размеры: диаметр до 600 мм, высота 900 мм.
Особенность технологии перегрузки заключается в том, что бочки хранятся на складе и перегружаются кранами только пакетами на плоских поддонах, а погрузчики — с помощью боковых гидрозахватов. Там, где нельзя использовать краны и погрузчики, бочки кантуют и перекатывают вручную, затем опять ставят в вертикальное положение. В этом случае бочки можно краном переносить с помощью храпцов.
Бочки группы Д (бочки, барабаны, бутылки и т.д.) можно перегружать кранами и погрузчиками только на поддонах или в ковшах. Более эффективно использовать поддоны, так как они дают возможность организовать пакетное хранение и тем самым механизировать складские работы. Судовые и вагонные операции осуществляют вручную. Размеры одного места грузов этой группы колеблются в очень широких пределах. Масса не превышает 80 кг.

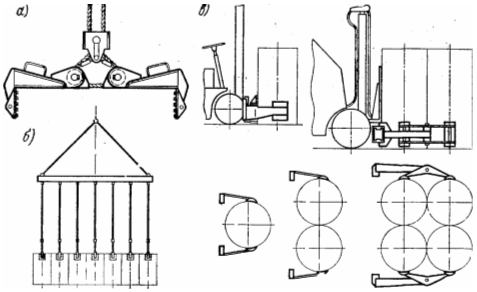

Рис. 39 Перегрузка рулонов бумаги:
а - крановыми захватами ЗКР; б - подвеска с захватами, в - погрузчиками с боковыми гидравлическими захватами для рулонов
Перспективы совершенствования технологии перегрузки бочковых грузов связаны: с улучшением конструкции грузовых помещений судов; с применением судов с открытыми трюмами; с решением вопросов о размещении бочек, транспортируемых горизонтально (только вдоль вагона), и о расположении сепарации между ярусами бочек, транспортируемых вертикально (только поперек вагона); с расширением применения погрузчиков со счетверенными захватами типа 3МБ - 1 (имеющими гидропривод раздвижения, обеспечивающий проезд через дверь вагона с расположением бочек в плане 2Х2 и штабелирование при развернутых в линию бочках) и главное — с повсеместной организацией перевозки бочковых грузов групп Б, Г и Д только пакетами на поддонах.
35. БУМАГА И КАРТОН В РУЛОНАХ, КАБЕЛЬ И ТРОС В БАРАБАНАХ
Бумагу и картон в рулонах, масса которых от 0,3 до 2т, диаметр от 750 до 1200 мм, высота от 400 до 2000 мм, хранят и перегружают, как правило, в вертикальном положении. Кантовку на образующую применяют только в случае некратности высоты грузовых помещений судов, вагонов и контейнеров высоте рулонов во избежание недоиспользования свободного пространства в верхней зоне под палубой (крышей).
Перегрузку кранами ведут, в основном, рычажно-полиспастными сжимающими захватами с гибким соединением рычагов тип ЗКР (рис. 39, а, б), которые можно использовать для подъем рулонов, как в вертикальном, так и в горизонтальном положение Погрузчики перегружают рулоны боковыми гидравлическими захватами по одному, по два или четыре в зависимости от размере и массы (рис. 39, в). Кантовку из вертикального положения в горизонтальное и наоборот производят специальными кантователя ми погрузчиков с боковыми гидрозахватами, имеющими разного размера лапы и колодки для удобства взятия и освобождения лежащего на образующей рулона. Ручное перемещение рулонов в портах должно быть исключено.

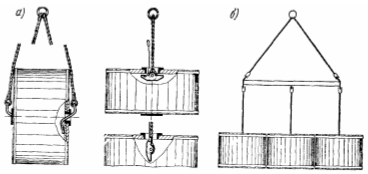

Рис 40 Крановые специальные захваты для барабанов кабеля.
а - для перегрузки в положении на образующую, б - для перегрузки в положении на торец
Разгрузку и загрузку судов ведут комбинированным способом: просвет люка — послойно, подпалубное пространство — стенкой на всю высоту. При недостаточной высоте подъема погрузчиков используют фальшпайолы. На складе рулоны штабелируют только вертикально погрузчиками. Разгрузку и загрузку вагонов осуществляют стенкой сразу на всю высоту даже при размещении верхнего яруса горизонтально. Укладывающиеся в образующую рулоны немедленно (до отъезда погрузчика) подклинивают. Внутри порта рулоны транспортируют на рол - трейлерах и полуприцепах в вертикальном положении.
При работе через тыловые склады для внутрипортового транспортирования в составе схем перегрузки добавляют тягач с тремя полуприцепами или две - три автомашины.
Таким образом, технологические процессы перегрузки бумаги и картона в рулонах достаточно эффективны. Совершенствование должно идти в направлении улучшения упаковки рулонов и конструкции захватов с целью повышения сохранности грузов, а также создания условий для применения на складах и судах более мощных, маневренных и, следовательно, более производительных машин.
Кабель и трос в барабанах, масса и размеры которых колеблются в широких пределах: от 200 кг до 3 т, длина (высота) от 300 до 1500 мм, диаметр от 500 до 2500мм, перегружают по технологии, имеющей много общего с технологией производства работ с рулонами. Транспортируют деревянные барабаны в двух положениях, т. е на образующей и на торце (но без изменения положения груза при перевозке и перегрузке, т.е. без кантовки), применяют боковые захваты к погрузчикам и рычажно-полиспастные зажимные крановые захваты с гибким соединением рычагов при достаточной прочности тары, подклинку при штабелировании в горизонтальном положении и др. Однако есть и существенные отличия.
Рычажно-полиспастные захваты используют для перемещения только малых барабанов в горизонтальном и вертикальном положении, если тара достаточно прочна. Это же относится и к боковым захватам погрузчиков. Остальные рулоны перегружаются погрузчиками на двухвилочных захватах и кранами с помощью стропов, специальных захватов для подъема в вертикальном или в горизонтальном положении (рис. 40). Применение специальных захватов также ограничивается прочностью тары.
Барабаны хранят на открытой складской площади, а перевозят в полувагонах.
Для усовершенствования технологии перегрузки барабанов необходима стандартизация тары, ограничение типоразмеров и оснащение всех грузовых мест унифицированными прочными центральными втулками, удобными для застропки.
36. ТЮКИ, СЛАБОСПРЕССОВАННЫЕ КИПЫ
И НЕУПАКОВАННЫЕ ТАРНО-ШТУЧНЫЕ ГРУЗЫ
В рассматриваемую группу входят: ковры, циновки, некоторые виды шерсти, хлопка и сизали, рубероид и пергамин, автопокрышки, удочки, аккумуляторы, некоторые металлоизделия (радиаторы парового отопления и др.), а также целый ряд других грузов, которые перевозят поштучно. Размеры и форма грузов самые разные. Масса одного места, как правило, не превышает 100 кг.
В настоящее время грузы этой группы при поштучном поступлении в порт и отправке из порта пакетируют в грузовых помещениях доставивших их транспортных средств для внутрипортовой перегрузки и хранения. Формируют и расформировывают пакеты в основном вручную; автопокрышки, слабоспрессованные шины и некоторые другие грузы при определенных размерах можно укладывать в пакеты и снимать с поддонов малогабаритными погрузчиками с боковыми гидравлическими захватами. Для пакетирования используют плоские поддоны размерами 1200Х 1600 или 1200Х1800 мм. Перегрузку сформированных пакетов осуществляют погрузчиками с двухвилочным захватом и кранами с помощью двухвилочного уравновешенного захвата (рис. 41, а) или подвески для поддонов (рис. 41, б). Для некоторых из рассматриваемых грузов целесообразно использовать ящичные или стоечные поддоны с целью создания условий для многоярусного штабелирования (рубероид, пергамин и др.).

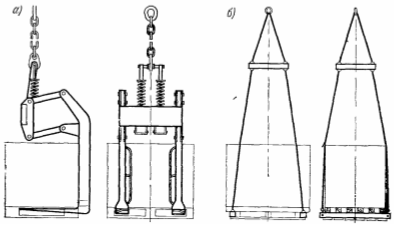

Рис 41 Застропка пакета на поддоне крановыми грузозахватными приспособлениями а - двухвилочный уравновешенный захват, б - подвеска с опорными балками
Все рассматриваемые грузы, как и мешки, коробки и бочковые группы Д, подлежат первоочередной пакетизации. Поштучное поступление в порты этих грузов не соответствует современным транспортным требованиям. Таким образом, перспектива развития технологии перевозки и перегрузки этих грузов — превращение их в пакеты во всех случаях, кроме контейнеризации по схеме «от двери до двери».
Несколько обособленное место в рассматриваемой группе занимает мороженое мясо в тушах и блоках — груз исключительно трудоемкий, требующий применения большого объема тяжелого ручного труда.
Грузовые операции в помещении судна ведут следующим образом: на просвете люка четвертины туш мяса (говядины), имеющие веревочные петли, стропят к крюковой подвеске крана (по 6—10 одновременно) и выносят на причал, где укладывают в ковш; из-под палубы туши и полутуши говядины, свинины и баранины вручную переносят на просвет люка и укладывают в ковш (деревянный поддон с бортами, обшитый внутри алюминиевым листом), затем ковш с грузом краном переносится на причал, где краном или погрузчиком с вилами он ставится на весы и после взвешивания подается к вагону. На судне туши выбирают послойно с высотой слоя до 1м, а блоки мяса — до 1,5м.
Рефрижераторные вагоны загружают при опущенных решетках, которые застилают бумагой, оставляя щели для циркуляции воздуха. Мясо из ковша вручную по лотку перемещают к штабелю в вагоне и укладывают на место или перекладывают на лист погрузчика, который его транспортирует по вагону и штабелирует с помощью сталкивателя.
Перспективы совершенствования технологии перегрузки мороженого мяса связаны с организацией и развитием перевозок в рефрижераторных контейнерах, а также с созданием и внедрением специальных многооборотных ящичных поддонов.
37. ПАКЕТЫ
Пакетами перевозят самые различные тарно-штучные грузы. По мере развития пакетных перевозок их номенклатура постоянно расширяется. С точки зрения технологии перегрузочных работ разделяют пакеты: на поддонах, в строп - лентах и сформированные за счет специальных методов укладки и упаковки
Размеры пакетов и их масса должны быть такими, чтобы обеспечивалась возможность хорошего заполнения ими всех типов транспортных средств (судов, вагонов и автомашин), участвующих в перевозке. Масса пакетов должна соответствовать грузоподъемности применяющихся погрузчиков. Заполнение грузовых помещений транспортных средств пакетами зависит от кратности их размеров. Естественно, загрузка судов в связи с их большими размерами меняется при этом незначительно. Поэтому размеры пакетов принимают в расчете на максимальное заполнение вагонов или автомашин в зависимости от того, на какой из этих сухопутных видов транспорта падает основная нагрузка по ввозу или вывозу грузов.
В нашей стране основной объем внутренних перевозок выполняется железнодорожным транспортом. В связи с этим в смешанном железнодорожно - водно-автомобильном сообщении размеры пакетов принимают по размерам вагонов: длина 1200—1240мм ширина 800—840 или 1000—1040 мм, высота 850—900мм 1300—1350 мм. Для перевозки в изотермических вагонах длин должна быть 1000—1040 мм, ширина 800—840 мм и высота 800 - 850 или 1100—1150 мм. Для перевозки в крупнотоннажных контейнерах предпочтительны пакеты с размерами 1100ХЮОО> XI 100 мм, однако приемлемы и пакеты, соответствующие размерам изотермических вагонов при высоте 1100 мм. Масса пакетов предназначенных для перевозки в крытых вагонах и контейнерах должна быть 900—1500 кг.
Пакеты на поддонах в процессе перевозки и перегрузки должны быть устойчивы и прочны, что обеспечивается жесткостью самого поддона, укладкой с перевязкой между слоями, а также специальной упаковкой, в качестве которой могут использоваться обвязочные стальные и синтетические ленты, клейкие накладки термоусадочная пленка (изолирующая их от окружающей среды) или ящичная тара, объединяющая весь пакет.
Пакеты на поддонах перегружают погрузчиками с вилочным захватами и кранами с крановым вилочным захватом или подвеской для перегрузки поддонов (см. рис. 41). При этом допускается транспортирование по два пакета в высоту и по два паке та в плане (при использовании четырехвилочного захвата к погрузчику и спаренных крановых вилочных захватов или подвесок). Разгрузку и загрузку просвета люка судов ведут послойно. Первый пакет при разгрузке (последний пакет при загрузке) перегружают стропами. Формируют и разбирают штабель в подпалоубном пространстве стенкой на всю высоту с некоторым наклоном в сторону борта (переборки). Перегрузочные процессы по всем технологическим схемам осуществляются комплексно - механизированным способом.
Пакеты в строплентах должны быть устойчивы и прочны, что обеспечивается укладкой с перевязкой между слоями и обвязкой несущими лентами. Однако они менее устойчивы и прочность их меньше, чем пакетов на поддонах, поэтому в процессе перевозки и перегрузки необходимо принимать специальные меры для предупреждения их развала.
Из пакетов в строплентах наибольшее распространение получили сформированные тройником с перевязкой по слоям. Он наиболее устойчивы и прочны. При укладке по рядам формировать пакеты легче, но они склонны к разваливанию и имеют длину более 1240 мм, что крайне затрудняет загрузку вагонов и вызывает многочисленные повреждения мешков.
