Гребенчатые поддоны предназначены, в основном, для перегрузки и внутрипортового хранения грузов пакетами при поштучном прибытии и отправлении. Они позволяют без применения ручного труда снять груз с поддона и уложить в штабель, используя, погрузчик с многовилочным захватом и сталкивателем (рис. 32). Вилы вводят между гребнями под груз, при подъеме вил пакет снимается с поддона; затем погрузчик, подъехав к штабелю, располагает вилы с грузом над местом укладки и, упираясь в груз сталкивателем, отъезжает назад, вынимая при этом захват из - под груза.
Гребни могут располагаться вдоль или поперек поддона. С поперечным расположением гребней поддоны предназначены для грузов, прибывающих в порт на сухопутных транспортных средствах и отправляемых морем, поскольку с таких поддонов снять пакет можно только целиком и, следовательно, при массе пакета 2—3 т (что соответствует размерам поддона) сделать это может только погрузчик грузоподъемностью не менее 3 т, а такие машины работают только в грузовых помещениях судов. Поддоны с продольными гребнями при размерах в плане 1200х1800 мм позволяют формировать делимый на две равные части пакет (рис. 33). Таким образом, подъезжая с торцевых сторон, погрузчик грузоподъемностью 1,5 т может разобрать пакет последовательно по частям. В связи с этим поддоны с продольными гребнями применяют, в основном, для грузов, прибывающих в порт морем и отправляемых по железной дороге, а также в крытых автомашинах либо контейнерах. Кроме того, такие поддоны можно применять при перегрузочных работах по прямому варианту из вагонов либо автомашин в твиндеки судов, где успешно работают погрузчики грузоподъемностью 1,5 т.

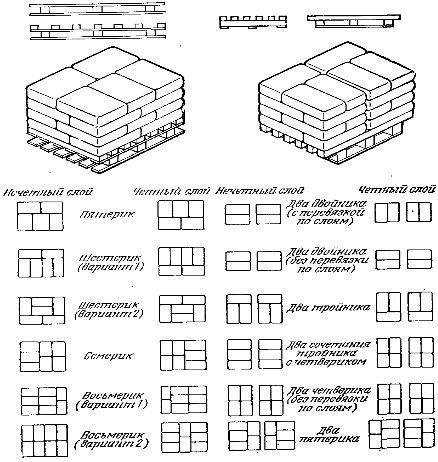

Рис. 33. Схемы формирования пакетов - мешков на плоских и гребенчатых поддонах
Металлические поддоны по конструкции аналогичны деревянным Они легче и долговечнее, но в портах не нашли широко распространения из - за более сложной и трудоемкой технологии изготовления, а также в связи с дефицитностью тонколистового металла, из которого их штампуют. Пластмассовые поддоны имеют минимальную массу, но стоимость их больше; в портах пока их не применяют. Картонные поддоны в мировой практике используют только в. опытном порядке для специальных целей. Комбинированные металлодеревянные поддоны (рис. 31, ас) удобны в ремонте и достаточно долговечны, технология их изготовления несложная, масса небольшая.
Строп - ленты являются вторым по универсальности пакетообразующим средством после поддонов. Их широко используют для мешковых грузов и применяют для кип, тюков, коробок, ящиков и некоторых неупакованных грузов (автопокрышки и т. д.).
По сравнению с поддонами строп - ленты имеют три основных преимущества: не занимают полезного объема грузовых помещений транспортных средств; застройка и отстропка пакетов при перегрузке кранами много проще и удобнее, чем при использовании поддонов, могут одновременно поднимать 4, 6, 10 пакетов и более (пакеты же на поддонах более чем по два сразу почти никогда не перегружают). Ленточные пакетообразующие средства доступнее и дешевле, чем поддоны. Однако строп - ленты имеют и серьезные недостатки: относительно большие неудобства при перегрузке погрузчиками; серьезные трудности при штабелировании в связи с не совсем правильной геометрической формой пакетов и склонностью к разваливанию; повышенная трудоемкость формирования и увязки пакетов по сравнению с использованием поддонов, поэтому пакеты в строп - лентах штабелируют на складах и перегружают погрузчиками с помощью поддонов, устанавливая их по два на один поддон. Наиболее эффективны невозвратные строп - ленты при перевозке по схеме «от двери до двери». Для внутрипортовой перегрузки при поштучной перевозке строп - ленты в большинстве случаев не эффективны и, как правило, их не применяют.
Другие пакетообразующие средства имеют более узкую область применения на отдельных грузах или группах однородных грузов.
На универсальных портовых перегрузочных комплексах осуществляют грузовые операции с тарно-штучными грузами. В зависимости от структуры грузооборота используют УПК нескольких типов: с крытыми складами без открытой складской площади, с открытой складской площадью на прикордонной территории и крытым складом в тылу или, наоборот, только с открытой складской площадью. Крытые склады могут быть одно - и многоэтажными, однако из-за малых сроков хранения грузов в портах наиболее эффективны в большинстве случаев одноэтажные.
Рампы используют в районе крытых и открытых складов с морской и тыловой стороны, на прикордонной территории и в тылу. Рампы предназначены для обработки крытого железнодорожного подвижного состава и автотранспорта. Вместо стационарных рамп можно использовать переносные столы - рампы, однако в этом случае продолжительность подготовительно - заключительных и переходных операций технологического процесса увеличивается на 0,5—1,5 ч в смену, т.е. производительность технологической линии снижается в среднем на 15%. Поэтому вместо столов - рамп (этот метод является отсталым) перегрузочные комплексы должны оснащать стационарными рампами и пандусам для въезда на них погрузчиков.
Для перегрузочных работ применяют почти весь парк универсальных подъемно - транспортных машин портов (краны различных типов, автопогрузчики, внутрипортовые транспортные средства).
Наиболее эффективны следующие машины:
-
на причалах — поворотные портальные краны грузоподъемностью 5т в крытых складах — автопогрузчики грузоподъемностью 3—5 с высотой подъема 4,5—5,5м и приводом от ДВС при наличии нейтрализаторов выхлопных газов;
-
на открытых складах — те же погрузчики (независимо от наличия нейтрализаторов) и пневмоколесные краны;
-
на судовой операции — автопогрузчики грузоподъемностью 4—7т повышенной маневренности с дизельным приводом, гидродинамической трансмиссией, нейтрализатором выхлопных газов, с высотой подъема 5,5м и более при двойной телескопии в грузоподъемнике;
-
на вагонной операции — дизельные высокоманевренные автопогрузчики грузоподъемностью 1,5т гидромуфтой, нейтрализатором и высотой подъема не менее 2,2м при строительной высоте не более 1,8м;
-
на внутрипортовой транспортной операции — портовые тягачи с полуприцепами - платформами и ролл - трейлерами длиной 12м.
31. МЕШКОВЫЕ ГРУЗЫ
Мешки используют для упаковки, в основном, сыпучих грузов (мука, рис, сахар, цемент и др.). Широко распространены мешки бумажные (как правило, многослойные), джутовые (с полиэтиленовой внутренней упаковкой и без нее) и из синтетически материалов (чаще всего полиэтиленовые). В бумажных мешка перевозят глинозем, цемент, частично натуральный каучук, кальцинированную соду и т.д., они весьма мало прочны, легко повреждаемы при перевозке и перегрузке, поэтому при ручных перегрузочных операциях не допускается применение крючков, лапок с иглами и других прокалывающих приспособлений, несколько облегчающих труд рабочих. Масса бумажных мешков от 30 до 80 кг, длина 700—950 мм, ширина 350—500 и высота (толщина) 100—200 мм. Джутовые мешки без дополнительной внутренней упаковки наиболее широко распространены, их используют для продовольственных и многих других грузов. Масса таких мешков от 50 до 110 кг, длина 900—1050 мм, ширина 450 - 650, высота 180—300 мм. Джутовые мешки с полиэтиленовой внутренней упаковкой применяют, в основном, для затаривания различных химических грузов (удобрений и др.). Они имеют те же размеры, что и мешки с внутренней дополнительной упаковкой, их масса колеблется от 50 до 80 кг. Многие джутовые мешки имеют с одной из узких сторон двойную ушивку или так называемые «ушки» по углам, что облегчает их ручную перегрузку, но весьма усложняет пакетирование на автоматических пакетоформирующих машинах.
В качестве пакетообразующего средства для мешков при пакетной перегрузке и хранении в условиях поштучной перевозки наиболее эффективны и широко применяют плоские и гребенчатые поддоны с размерами в плане 1200Х1600 и 1200Х1800 мм. Схемы формирования пакетов - мешков на плоских и поперечно - гребенчатых поддонах 1200Х1600 мм, а также продольно - гребенчатых 1200Х1800 мм показаны на рис. 33. Более устойчивы и удобны при перегрузке и хранении пакеты, сформированные с перевязкой по слоям.
Принципиально технологический процесс перегрузки в портах мешковых грузов, которые привозят и отправляют поштучно» представляет собой формирование пакетов в грузовом помещении транспортного средства, доставившего груз, пакетную перегрузку и хранение, затем расформировывание пакета при укладке на транспортное средство, отправляющее мешки.
В процессе судовой операции шесть — восемь докеров, работая соответственно тремя - четырьмя парами, формируют одновременно в разных местах трюма (твиндека) пакеты вручную. Двое рабочих одновременно поднимают мешки за узкие стороны и укладывают на поддон в требуемое положение. Для удобства работы выгрузку ведут уступом в несколько слоев. При этом число слоев должно быть не более разрешенного правилами безопасности труда. При наличии подпалубных пространств докерам приходится переносить мешки на некоторое расстояние из-под палубы к поддону, который располагают у края люка.
По команде сигнальщика кран опускают и нацеливают на сформированный пакет подвеску для перегрузки поддонов или крановый двухвилочный захват. Очередная пара докеров в трюме производит застропку, отходит на безопасное расстояние, и пакет переносится на рампу, где пара докеров передаточного звена направляет его на место установки. Груз опускают и отстрапливают.
При работе по прямому варианту пакет ставят на стационарную рампу у соответствующего вагона или на поворотный круг, расположенный на столе - рампе возле вагона. Далее вагонный автопогрузчик подъезжает, вводит многовилочный захват между гребнями и, снимая груз полупакетами последовательно, транспортирует его в вагон и укладывает в штабель. В торцевых частях стопки мешков (полупакеты без поддона) укладывают поперек вагона по два, а в дверном проеме — вдоль его.
При работе через склад пакеты на поддонах поднимают на причале складскими автопогрузчиками с помощью вилочных захватов, доставляют к штабелю и устанавливают на место. Штабель формируют с перевязкой пакетов по слоям и с уступом по краю в соответствии с требованиями ПБТП. В процессе отгрузки со склада пакеты снимают со штабеля погрузчиком, доставляют на рампу и далее, если они были сформированы на гребенчатых поддонах, грузят в вагон по прямому варианту. В случае нехватки гребенчатых поддонов для хранения груза на складе пакеты доставляют на рампу на плоских поддонах, а специально выделенные два - четыре докера передаточного звена перекладывают их вручную на гребенчатый поддон у вагона или непосредственно на многовилочный захват вагонного погрузчика. Более эффективно производить перекладку на поддон, так как при этом вагонный погрузчик не теряет времени на простой.
Пакеты мешков на судне можно формировать не вручную, а с помощью малогабаритных трюмных кранов ТК - 1, которые переставляются портальным краном с одного места на другое. При этом один рабочий управляет краном ТК - 1, а другой накладывает захваты на мешки, переходит вместе с поднятым и транспортируемым мешком к поддону и производит отстропку. Таким образом, удается механизировать наиболее трудоемкую, физически весьма тяжелую работу. Однако одному из двух докеров, работающих с краном ТК - 1, приходится достаточно много двигаться с каждым мешком. Недостаток технологии, предусматривающей использование трюмных кранов, — некоторое ограничение производительности судовой операции, а при работе вручную пара докеров, хотя и устает значительно сильнее, но успевает сделать значительно больше работы (на 15—30% в зависимости от физических возможностей конкретных людей). Кроме того, при работе вручную судовое звено можно безболезненно увеличивать до 10 чел, а кранов ТК - 1 больше двух или, при самых больших люках, трех в трюм не поставить, да и на перестановку их в процессе работы тратится время. В связи с этим, при выгрузке на склад, когда производительность технологической линии лимитируется производительностью судовой операции, краны ТК - 1, как правило, не используют. При работе по прямому варианту, когда лимитирующей является вагонная операция, даже если одновременно грузятся два вагона одной линией, краны ТК - 1 более эффективны и их применяют при перегрузке преимущественно тяжелых мешков массой более 100 кг (сахар - сырец и рис).
Технологические схемы, предусматривающие тяжелый ручной труд на операции по погрузке мешков в вагоны, являются крайне отсталыми, неэффективными и их применяют только при чрезвычайных обстоятельствах прибытие груза в гнилой, расползающейся таре в результате подмочки в рейсе или других причин, а также участие в грузовых работах временно привлеченных бригад рабочих, которые не имеют прав на управление погрузчиками и их невозможно обеспечить техникой с водителями порта.
При загрузке вагонов вручную подъемы формируют в трюме на кольцевых стропах пары докеров (как и пакеты на поддонах) и расформировывают у вагона, на грузовом столе мешки подают докеры передаточного звена на спину рабочим вагонного звена. Докеры в вагоне, двигаясь цепочкой, переносят мешки к месту укладки, сбрасывают в штабель и поправляют, придавая им ровное положение.
Отправляемые морем мешковые грузы перегружают в обратном порядке.
Рис. 34. Многостопная подвеска при подготовке к снятию пакета с плоского поддона
