Их создают за счет:

а) применения ограниченного числа универсальных по типам машин подвесок, включающих вместо рам распорки (или без них) и имеющих минимальную высоту подвеса груза и габариты в плане;

б) использования простых универсальных захватов (в основном стропов) и разных подкладок из подручных материалов (сепарационных досок, металлических уголков и резиновых накладок) (рис. 51, б).

Производительность технологической линии при использовании упрощенных ГЗУ на 50 - 200%, а выработка на одного рабочего на 80 - 250% ниже, чем в условиях применения основных. Всего в портах применяют в настоящее время более 50 вариантов разных ГЗУ для автотракторной техники.

Закрепляет и снимает крепления вся бригада и время на эти операции тратят столько же (или больше), как на погрузку - выгрузку. Железнодорожные грузовые фронты для автотракторной техники обычно имеют один - два пути с универсальными аппарелями и галереями - балконами для разгрузки двухъярусных и универсальных платформ своим ходом, кроме того, ЖГФ имеет два - три пути, которые обслуживают краны с одноярусными или универсальными аппарелями для разгрузки крытых специальных вагонов и универсальных платформ, как своим ходом, так и кранами. Наиболее эффективны в этих условиях козловые краны грузоподъемностью 30 - 35 т.

Перспективы совершенствования технологии перегрузки автотракторной техники связаны с дальнейшим интенсивным развитием перевозок судами - ролкерами и почти полным переходом на производство грузовых работ своим ходом.

45. Малотоннажные контейнеры

К малотоннажным относят контейнеры весом брутто менее 10 т: железнодорожные; резинокордные и прочие мягкие; специальные для концентратов руд цветных металлов и т. д. Их характерные технологические особенности: разнообразие формы и размеров, относительно небольшая масса, плохая приспособленность для автоматической и управляемой застропки и отстропки унифицированными захватами при перегрузке кранами. Малотоннажные контейнеры – это первый промежуточный шаг к современной контейнеризации, базирующейся на использовании крупнотоннажных унифицированных высокоэффективных контейнеров. Однако малотоннажные контейнеры еще длительное время будут использовать из-за острого недостатка крупнотоннажных.

Универсальные контейнеры УУК - 25 и УУК - 5 перегружают кранами с застропкой за рымы, расположенные в верхней части, или кольца крюковыми подвесками и специальными захватами с ручной застропкой и автоматической отстропкой. Погрузчики транспортируют такие контейнеры на двухвилочном захвате с удлинителями. Для внутрипортовой перевозки используют трейлеры и ролл - трейлеры с тягачами.

На складах, не обслуживаемых кранами, контейнеры штабелируют на деревянных брусках, что дает возможность погрузчику взять и поставить контейнер вилами. В просвете люка судна штабель формируют послойно, а в подпалубном пространстве – стенкой на всю высоту.

Мягкие контейнеры и специальные для концентратов руд цветных металлов перегружают аналогичным образом и по тем же технологическим схемам, но при перемещении их кранами полуавтоматически захваты не применяют и погрузчики транспортируют мягкие контейнеры в подвешенном состоянии.

Малотоннажные контейнеры перегружают на портовых комплексах с открытыми складскими площадками большой протяженности. Комплексы оснащены универсальными поворотными портальными кранами.

Перспективы совершенствования технологии перегрузки малотоннажных контейнеров связаны с более широким использованием судов, не имеющих подпалубных пространств, и с созданием и внедрением групповых ГЗУ, обеспечивающих одновременное перемещение четырех, восьми и более контейнеров, а также с оснащением комплексов кранами большой грузоподъемности.

46. Крупнотоннажные контейнеры

Одним из наиболее эффективных и перспективных направлений технической революции на транспорте вообще и на морском транспорте в частности является развитие контейнерной транспортно - технологической системы, которая предусматривает укрупнение грузов в крупнотоннажных универсальных контейнерах международного стандарта, осуществление перевозки морем на судах - контейнеровозах ячеистой конструкции или на специально оборудованных универсальных судах открытого типа и производство перегрузочных работ в портах, в основном, на специальных высокопроизводительных комплексах Эффективность контейнерной транспортной технологической системы базируется на высокой степени укрупнения грузов, максимальной унификации грузовых мест, полной механизации перегрузочного процесса и основного объема вспомогательных операций (крепления на судах, вагонах и автомашинах), создании условий для перевозки грузов в форме УТЕ по схеме «от двери до двери».

Трудоемкость перегрузочных работ при контейнеризации снижается от 2 до 30 раз в зависимости от коэффициента перевалки и процента отправки контейнеров из порта без наполнения и опорожнения. Интенсивность обработки флота повышается в 4—6 раз. В результате резко снижается стояночное время судов под обработкой в портах. Если универсальные сухогрузные суда находятся в море около 40% эксплуатационного времени, то у контейнеровозов ходовое время составляет 70 - 75%. Опыт эксплуатации контейнеровозов на перевозках грузов из Европы на Дальний Восток показал, что один контейнеровоз заменяет 7,5 обычных универсальных судов.

К крупнотоннажным относятся контейнеры весом брутто 10 т и более, однако широко распространены контейнеры только 20 и 30 т (УУК - 20 и УУК - 30, которые по международному стандарту обозначаются 1C и IA, т. е длиной 20' и 40'). Крупнотоннажные контейнеры являются эффективнейшим средством укрупнения для тарно-штучных грузов, металлов, а при определенных условиях их успешно применяют для перевозки наливных и насыпных грузов.

Крупнотоннажные контейнеры разделяют на универсальные и специальные. Первые могут быть закрытыми, с мягкой крышей и открытыми (флеты). Закрытые контейнеры имеют двери с одного из торцов (наиболее распространены) или по бортам.

К специальным относят контейнеры для наливных (танк - контейнер) и насыпных (балк - контейнер) грузов, а также рефрижераторные, изотермические и др.

Загружают и разгружают контейнеры так же, как и вагоны. В морских портах крупнотоннажные контейнеры перегружают на универсальных и специальных комплексах (терминалах). Универсальные комплексы имеют значительно открытые территории, обслуживаемые кранами, и небольшие крытые склады или навесы для использования в качестве склада комплектации с целью загрузки и разгрузки контейнеров. Краны должны иметь грузоподъемность не менее 25 т на крюке для контейнеров 20' и 35 т - для контейнеров 40'. Целесообразно, чтобы они были оборудованы механизмом управляемого поворота груза вокруг вертикальной оси.

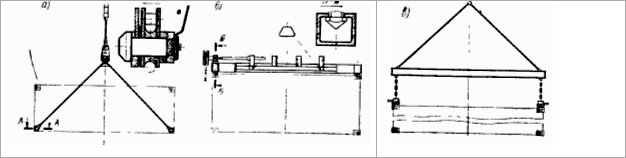

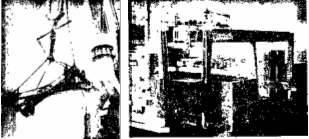

Для перегрузки крупнотоннажных контейнеров краны оснащают ГЗУ четырех типов: подвесками с ручными захватами, обеспечивающими застройку за нижние или за верхние фитинги (рис. 52, а, в); захватами с централизованным ручным управлением поворота штыков (рис. 52, б); автоматическими грузозахватными приспособлениями типа ЗКИ - 1С, ЗКИ - 1А (см. рис. 15) и управляемыми спредерами с электрогидравлическим приводом (рис.53).

Подвески с ручными захватами наименее эффективны, требуют участия двух—четырех рабочих в застропке и отстропке, присутствия людей на штабелях, что ограничивает высоту безопасного штабелирования, их нельзя применять для обработки судов - контейнеровозов ячеистой конструкции. Используют такие подвески для перегрузки небольших партий контейнеров на неспециализированных участках. Захваты с централизованным ручным управлением поворота штыков стропятся и отстропливаются с участием одного рабочего. Они обеспечивают большую производительность, чем ручные подвески, и штабелирование контейнеров в два яруса без присутствия людей на штабеле, однако их нельзя применять для обработки судов ячеистой конструкции. В целом эти захваты значительно уступают по эффективности автоматическим ГЗП и управляемым ГЗМ.

Автоматические захваты типа ЗКИ являются наиболее эффективным ГЗУ для перегрузки крупнотоннажных контейнеров к универсальными поворотными кранами. Применение их обеспечивает наибольшую производительность труда, выполнение складских операций крановщиком без участия докеров. Автоматические захваты можно успешно применять без механизма, управляющего поворотом груза, так как выступающие с одного торца и одного бока ловители подводятся к контейнеру и дальнейшими движениями крана захват нацеливается без оттяжек и багров. Единственный недостаток таких захватов — отсутствие механизма смещения центра подвеса, что затрудняет перегрузку некоторых контейнеров при обработке судов ячеистой конструкции. Управляемые спредеры к универсальному поворотному крану тяжелы и требуют, его специального переоборудования, а при наличии механизма смещения центра подвеса можно успешно обрабатывать ячеистые грузовые помещения. Их используют на кранах причальной линии при систематической обработке ячеистых контейнеровозов.

Складские операции на территории, не обслуживаемой рельсовыми кранами, производят, как правило, фронтальными или боковыми погрузчиками с вилами и спредерами.

Крупнотоннажные контейнеры должны перегружать на специальных портовых комплексах, которые в отличие от универсальных обеспечивают: практически полное исключение повреждений контейнеров при перегрузке, максимальную интенсивность обработки дорогостоящих судов - контейнеровозов, максимальную производительность труда в порту, наибольшую пропускную способность причала и комплекса в целом. Кроме того, специальные комплексы создают наилучшие условия труда для портовых рабочих.

Морской грузовой фронт обслуживают причальные перегружатели с подъемной или выдвижной консолью с морской стороны и поступательным перемещением спредера (для обслуживания верхней палубы ролкеров необходим поворотный захват). Железнодорожный грузовой фронт оборудуют козловыми кранами с поступательным и поворотным движением тележки, к которой подвешен спредер. Для обслуживания контейнерного склада применяют три основные схемы механизации: с хранением контейнеров на полуприцепах и транспортированием их между грузовыми фронтами и складами с помощью автотягачей; с транспортированием и штабелированием контейнеров портальными погрузчиками; со штабелированием контейнеров козловыми кранами на пневмоколесном или рельсовом ходу (рис. 54) и транспортированием их автотягачами с полуприцепами.

Первая схема механизации весьма удобна, когда контейнеры завозят и вывозят по суше автотранспортом. Она позволяет снизить до минимума портовые расходы по перегрузочному оборудованию, не требует огромной территории склада, так как контейнеры размещают только в один ярус и между рядами оставляют большие проезды для маневрирования автотягачей.

Вторая схема предусматривает использование весьма дорогих и сложных по конструкции портальных погрузчиков, расходы по которым достаточно велики, они имеют значительный удельный вес в общей стоимости перегрузки контейнеров. Однако при этой схеме значительно лучше используется площадь склада и резко снижаются капитальные затраты на строительство и оборудование территории, а также амортизационные расходы по этой статье. В целом вторая схема много эффективнее первой, особенно при завозе и вывозе груза железнодорожным транспортом и значительном объеме комплектации контейнеров. Почти все действующие отечественные комплексы построены по второй схеме.

Третья схема предусматривает штабелирование и разборку штабелей на складе козловыми кранами, т. е. машинами еще более сложными и дорогими, чем портальные погрузчики, но, во-первых, для обслуживания комплекса их по количеству нужно значительно меньше, чем погрузчиков, так как они только перегружают, но не транспортируют груз, и, во-вторых, их срок службы в 3 раза превышает срок службы погрузчиков, следовательно, процент амортизационных отчислений соответственно снижается в 3 раза. Контейнеры между складом и грузовыми фронтами транспортируют автотягачами с полуприцепами, которые имеют такой же срок службы, как и погрузчики, но многократно проще и дешевле их. Кроме того, штабелирование в этом случае можно производить не в три яруса, как портальными погрузчиками, а в четыре или пять, и площадь необходимых проездов уменьшается. Третья схема весьма перспективна и по ней строятся новые отечественные комплексы.

По железной дороге крупнотоннажные контейнеры перевозят на специальных универсальных платформах. Специальные платформы вмещают по три контейнера 20', имеют стационарные фиксирующие штыки, которые входят в нижние отверстия фитингов, поэтому дополнительно крепить контейнеры не надо. Универсальные платформы вмещают по два контейнера 20', которые необходимо дополнительно крепить упорными брусками, прибиваемыми к полу.

В ячеистых грузовых помещениях судов - контейнеровозов контейнеры дополнительно не крепят, в трюмах универсальных сухогрузов, оборудованных для перевозки контейнеров, последние ставят на фиксирующие закладные элементы; поворотные колонки или пластины со штыками, которые устанавливают или снимают рабочие по мере погрузки - выгрузки. Применяют также прижимающие найтовы из специальных элементов. На верхней палубе любых контейнеровозов контейнеры крепят закладными элементами и найтовами, как и в трюмах переоборудованных судов. На каждом судне, предназначенном для перевозки контейнеров, должны быть штатная схема их размещения и крепления и комплект приспособлений.

Перспективы совершенствования технологии перегрузки крупнотоннажных контейнеров связаны с созданием портовых комплексов нового типа — с высокопроизводительными перегружателями и козловыми кранами, многоярусными автоматизированными «сотовыми» складами и транспортированием между грузовыми фронтами и складом с помощью автоматизированных рельсовых тележек и машин непрерывного действия. Такие комплексы будущего уже проектируют и строят.

47. ТЯЖЕЛОВЕСНОЕ ОБОРУДОВАНИЕ.

К тяжеловесному оборудованию относят разные машины, станки, агрегаты, котлы, металлоконструкции, механизмы и прочие грузы (кроме автотракторной техники и контейнеров) в ящиках и без упаковки массой от 3 до 35 т. Наиболее характерная технологическая особенность — исключительно большое разнообразие формы и размеров, длина может достигать 40 м и более (мостовые краны в собранном состоянии, и другие подобные грузы).

По железной дороге такие грузы перевозят на открытом подвижном составе, как правило, на платформах; крепят их деревянными брусьями и проволочными оттяжками в несколько нитей в соответствии с техническими условиями МПС, а если в последних не указан конкретный груз, то согласно чертежам, разрабатываемым грузовладельцами или проектными группами железнодорожных станций или отделений дороги. В необходимых случаях производят специальное сложное крепление, применяя сварочные работы.

На судах тяжеловесное оборудование перевозят как во внутренних грузовых помещениях, так и на палубе; крепят его тросом с зажимами и талрепами или проволокой в. несколько нитей.

Тяжеловесное оборудование перегружают на универсальных портовых комплексах с открытыми складами большой площади, обслуживаемыми поворотными портальными кранами грузоподъемностью 15—35 т. Краны могут работать спаренно с помощью балансирной траверсы (рис. 55) или при большой длине груза без нее. В случае работы без траверсы необходимо соблюдать особую осторожность и внимательно следить за синхронностью и согласованностью действия кранов. Независимо от того, применяют траверсу или нет, расстояние от центра тяжести груза до точек его подвеса к кранам должно быть обратно пропорционально грузоподъемности кранов.
