Полувагоны с навалочными грузами в основном разгружают вагоноопрокидывателями. При высыпании из вагонов груз попадает в приемные бункеры и далее стационарными конвейерными линиями подается через распределительную станцию к передвижным рельсовым штабелеобразователям (стаккерам) для складирования или непосредственно на МГФ к причальным судовым перегрузочным машинам. Обслуживающие комплекс перегрузочные машины объединены в автоматизированные технологические линии. Вагоны к вагоноопрокидывателям подает маневровый тепловоз или лебедки. На складе груз забирается штабелеразборщиками (реклаймерами) и по конвейерным линиям транспортируется к судопогрузочным машинам.

При перегрузке из судов в вагоны МГФ оборудуют, как правило, грейферными перегружателями, высыпающими груз в бункер на портале, откуда он по системе конвейеров и пересыпных станций подается к складским штабелеобразователям или через распределительную станцию непосредственно на ЖГФ. Если работу ведут через склад, из штабелей его забирают реклаймеры, как и при загрузке судна.

Характерный состав основных подъемно - транспортных машин комплекса с одним причалом, два вагоноопрокидывателя, два штабелеобразователя, два - четыре штабелеразборщика, две судопогрузочные машины. При разгрузке судов состав машин на складе тот же — на причале обычно два - три перегружателя. На ЖГФ от четырех до шестнадцати выпускных отверстий или сбрасывающих тележек для загрузки полувагонов.

Производительность судопогрузочной машины конвейерного типа со спускной трубой и разбрасывающим механизмом может достигать 8—10 тыс. т/ч, причальных перегружателей для разгрузки судов — 800—1500 т/ч, штабелеразборщиков — 2500— 4500 т/ч, штабелеобразователей — 10 тыс. т/ч и более. Вагоноопрокидыватель может разгружать 20 вагонов в час и более.

Серьезной проблемой в зимнее время является разгрузка вагонов со смерзшимися грузами. Особенно подвержены смерзаемости железорудный концентрат, угли мелких фракций (шихта) и другие грузы. Для того чтобы предупредить смерзаемость в процессе транспортирования по железной дороге, отправитель не должен загружать полувагоны влажным грузом и обязан предусмотреть специальные профилактические меры (обработку; химическими реактивами и др.). Однако на практике все же происходит массовое поступление полувагонов со смерзшимися грузами. Поэтому комплексы должны быть оборудованы специальными «тепляками» для отогрева вагонов или станциями с инфракрасными облучателями.

Вагонопогрузочные установки специальных комплексов оснащены автоматическими взвешивающими устройствами, исключающими необходимость в дополнительных дозировках вагонов для загрузки в строгом соответствии с подъемной силой.

На портовых специальных комплексах для навалочных грузов, как правило, полностью механизирован технологический процесс и автоматизированы операции. Производительность труда на них весьма велика, а интенсивность загрузки судов может достигать 15 тыс. т/ч и более (при разгрузке 5—8 тыс. т/ч). Указанные показатели производительности машин и интенсивности обработки судов не являются техническим пределом и могут быть увеличены с ростом тоннажа судов и укрупнением грузопотоков.

Совершенствование технологии перегрузки навалочных грузов осуществляется в направлении создания «обратимых» специальных комплексов (для загрузки и разгрузки судов), повышения производительности машин, снижения пылеобразования и улучшения защиты окружающей среды, автоматизации производственных процессов.

1. НАВАЛОЧНЫЕ ГРУЗЫ

НА УНИВЕРСАЛЬНЫХ КОМПЛЕКСАХ

Универсальные по техническим возможностям портовые комплексы используют для перегрузки навалочных грузов вынужденно, когда в распоряжении нет соответствующего специального комплекса, как правило, для случайных, нестабильных грузопотоков. По всем основным показателям они существенно уступают специальным и, главное, при перегрузке иногда необходимо применять тяжелый ручной труд, если не на основных, то на вспомогательных операциях и в значительном объеме. Во всех случаях для перегрузки навалочных грузов через склад комплекс должен быть оперативно специализирован. Грузовые работы ведут на комплексах со значительной открытой складской территорией, обслуживаемой универсальными портовыми кранами. Трудности и недостатки технологических процессов часто усугубляются использованием универсальных сухогрузных судов со значительными подпалубными пространствами.

Полувагоны, как правило, разгружают портальные краны с грейферами. Груз высыпают на специальную площадь для штабелирования или непосредственно подают в трюм. Для дальнейшей зачистки полувагонов открывают люки и остатки груза лопатами и метелками высыпают на склад. Если железнодорожные и подкрановые пути расположены на эстакаде, груз по откосу ссыпают в штабель. В противном случае, что более характерно для универсальных комплексов, после зачистки полувагонов кран грейфером сгребает груз с путей, а затем до новой подачи вагонов путь очищают бульдозером. Есть попытки механизировать операции по зачистке полувагонов, например, подвешивают к порталу крана зачистную машину со щеткой (рис. 61). Машина по специальному рельсу передвигается поперек портала и нацеливается на полувагон, стоящий на любом из путей под порталом. Включается механизм вращения щетки, ее опускают в один из торцевых углов полувагона, у которого предварительно открывают по одному люку с каждого борта у противоположного торца.

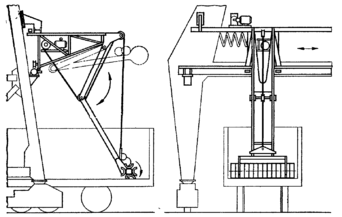

Кран передвигается по путям и тянет за собой вращающуюся щетку, сгребающую груз, который высыпается через открытые люки. Полувагон с крупнокусковым грузом зачищается за три-четыре прохода. На шихте и прочих мелкофракционных грузах машина не эффективна.

Для разгрузки полувагонов с навалочными грузами, которые незначительно смерзлись — образовалась поверхностная корка и есть небольшое примерзание к бортам, — применяют грейфер с клыками или предварительно груз рыхлят вибратором, имеющим вертикальные буры. При рыхлении часть груза высыпается через предварительно открытые люки. Затем грейфер при выгрузке часть груза захватывает, а часть проталкивает через люки. Сильно смерзшиеся грузы на универсальных комплексах выгружены быть не могут из-за отсутствия условий для их предварительного отогревания.

Загрузку полувагонов также ведут с помощью портальных кранов с грейферами. После взвешивания на весах полувагоны могут быть поданы на ЖГФ для догрузки или отсыпки. При дозировании считают грейферы, если краны не оборудованы автоматическими взвешивающими устройствами.

Все складские операции выполняют, как правило, кранами с грейферами. Территорию после полной отправки партии груза зачищают гусеничные бульдозеры.

Груз в подпалубное пространство судна подают двумя способами: бульдозером или машинами типа ПТС. Наиболее эффективно использовать бульдозеры, так как они прямым отвалом сгребают под палубу насыпанный на просвете люка груз, а кран в это время загружает соседний отсек. Недостатки этого способа: отсутствие дистанционного управления машины, что связано с нахождением бульдозеристов в сильно запыленной рабочей зоне, а также чувствительностью ДВС бульдозеров к пылящим и налипающим грузам, быстро выводящим их из строя. Машины ПТС имеют дистанционный привод, поэтому рабочие, управляющие ими, могут находиться на верхней палубе. Электроприводы машин ПТС при соответствующем исполнении гораздо менее чувствительны к воздействию пылящих и налипающих грузов, однако, производительность этих машин низкая.

Навалочные грузы выгружают—загружают портальные краны с грейферами. Из подпалубного пространства небольшой глубины груз подгребают специальные грейферы, при значительных подпалубных пространствах груз на просвет люка подают ковшовые тракторопогрузчики или машины типа ПСГ. Первые наиболее эффективны, так как обеспечивают большую производительность, однако недостатки их те же, что и у бульдозеров. Машины ПСГ имеют те же достоинства и недостатки, что и ПТС. Зачищают трюмы универсальных судов и выгружают груз из шпаций (из пространств между шпангоутами) вручную с помощью лопат и метелок.

Перспективы совершенствования технологии перегрузки навалочных грузов на универсальных портовых комплексах связаны с решением вопроса о механизации закрытия люков полувагонов, созданием более эффективных машин для их зачистки, прекращением использования для перевозки универсальных судов с подпалубными пространствами без бортовых скосов. Кроме того, универсальные комплексы по мере развития портов и совершенствования структуры флота должны быть постепенно вытеснены специальными.

52. НАСЫПНЫЕ ГРУЗЫ НА СПЕЦИАЛЬНЫХ КОМПЛЕКСАХ

Насыпные грузы, как правило, изменяют свои свойства под воздействием влаги и поэтому их перевозят в крытом подвижном составе и хранят в крытых складах. Как и навалочные, они характеризуются насыпным весом, углом естественного откоса, фракционным составом и специфическими свойствами. По фракционному составу их разделяют на зернистые, порошкообразные и пылевидные. К насыпным грузам относят зерновые (пшеница, рожь, кукуруза, ячмень, овес и др.), удобрения (суперфосфат, карбамид, хлористый калий и др.), цемент, глинозем и некоторые другие, ильменит (титановая руда), а также которые не боятся влаги, но транспортируются по другим причинам в крытом подвижном составе.

По железной дороге насыпные грузы перевозят в специальных вагонах — хопперах, а также в крытых универсальных вагонах и полувагонах с укрытием синтетическими пленками и другими материалами. Морем перевозят в основном балкерами, но можно использовать и универсальные сухогрузные суда, не имеющие подпалубных пространств.

Технология перегрузки насыпных грузов на специальных портовых комплексах отличается большим разнообразием типов и конструкций используемых подъемно-транспортных машин, складов и технологических планировочных решений. Работы можно производить как машинами механического действия, так и пневмотранспортом.

Специальные и универсальные крытые вагоны загружают через верхние люки самотеком из бункерных устройств, куда груз Подают конвейерные линии, пневмотранспорт или специальные системы. Таким же образом загружают полувагоны.

Специальные вагоны разгружают через нижние отверстия самотеком Более сложно разгружать универсальные крытые вагоны. Для минеральных удобрений используют машины типа МВС на гусеничном ходу, которые, передвигаясь по вагону, вертикальными рыхлительными шнеками обрушивают груз вниз, а горизонтальным подгребающим шнеком подают его к наклонному элеватору, откуда он попадает на отвальный поворотный конвейер с изменяющимся углом наклона и транспортируется за пределы вагона через одну из дверей. При выгрузке пылевидных и некоторых порошкообразных грузов применяют пневматические разгрузочные установки нагнетательного и всасывающего типов.

Наиболее эффективным средством выгрузки из универсальных крытых вагонов хорошо сыпучих (неслеживающихся) грузов, в основном зерновых, являются «высыпающие» машины производительностью 300—400 т/ч. Эксплуатируются два типа машин. При использовании машины первого типа вагон закрепляют на качающейся платформе, наклоняют вместе с ней вначале на 15° в поперечном направлении, а после отжимания дверного щита специальным механизмом — на 40° в продольном направлении в одну и в другую стороны. Машина второго типа имеет платформу, на которой один рельс уложен выше другого, за счет чего вагон на ней устанавливается с наклоном на борт на 10°. Затем при вращении дебалансов возникают горизонтально-продольные колебания вагона, а за счет пружин — небольшие вертикальные (встряхивание). Щит отжимается специальным устройством (шчитоотжимателем) и весь груз высыпается в приемный бункер.

Для хранения насыпных грузов используют склады трех типов шатровые, бункерные и силосные. В шатровом складе груз хранят в штабеле, сечение которого в вертикальной плоскости представляет собой треугольник. Груз в штабель подают сбрасывающие тележки с конвейера (подающего), который проходит под крышей вдоль склада. Груз со склада выдается подземным конвейером, проходящим под подающим. На подземный транспортер груз подают бульдозеры или скребковые поперечные конвейеры, передвигающиеся вдоль склада. У бункерных складов основание сделано в виде одного или нескольких продольных бункеров, поэтому груз на подземный конвейер подается самотеком. Для предотвращения сводообразования по стенам бункера проложены перфорированные трубы, через которые пропускают воздух. Штабелирование, как и на складе шатрового типа, производят сбрасывающие тележки с проходящего под крышей подающего конвейера.
