Зерно, а также некоторые порошковые и пылевидные грузы хранят в силосных складах-элеваторах. Такой склад состоит из силосного корпуса и рабочих башен В силосный корпус включено несколько рядов силосов большой вместимости (порядка 2 тыс. т) прямоугольной, квадратной, многогранной или круглой формы в горизонтальном сечении. Груз выдается через нижние выпускные отверстия на подсилосный транспортер, откуда он поступает на железнодорожный, автомобильный или морской грузовой фронт по системе конвейеров и самотечных спускных труб Загружают силосы из башен надсилосными конвейерами. В рабочих башнях размещают весы, очистительные машины, самотечные распределительные трубы, вентиляторы, циклоны для очистки воздуха и системы управления элеватором. Для разгрузки вагонов и автомашин элеватор имеет приемные устройства в виде бункеров, расположенных под навесом.

Насыпной груз на суда грузят причальными судопогрузочными машинами, как правило, конвейерного типа с телескопическими вертикальными спускными трубами, а выгружают береговыми пневмоперегружателями большой мощности или судоразгрузочными машинами с вертикальными винтовыми подъемниками или нориями, оснащенными на конце специальными заборными устройствами.

Пылевидные грузы часто перегружают по технологическим схемам, почти полностью основанным на применении пневмотранспорта

Состав и производительность технологической линии при перегрузке насыпных грузов на специальном портовом комплексе зависит от его типа, схемы механизации и технических возможностей подъемно-транспортных машин.

Для перегрузки зерна в морских портах, кроме береговых пневмоперегружателей, используют плавучие (рис. 62). Их назначение — производство работ по варианту судно—судно для отправки прибывших морем грузов по внутренним водным путям на речных судах, а также для разлихтеровки (распаузки) крупнотоннажных балкеров до проходной осадки, позволяющей войти в мелководные порты и стать к причалу для обработки. Плавучие пневмоперегружатели имеют две—четыре технологические линии, обеспечивающие подачу груза от 80 до 350 т/ч каждая. Использующиеся в настоящее время в отечественных портах перегружатели итальянской фирмы «Реджиане» имеют по четыре линии общей технической производительностью 500 т/ч (технологическая 300—350 т/ч).

Суда плавперегружателями можно обрабатывать на внешнем и внутреннем рейде, а также у причала, если позволяет осадка. Экономически наиболее целесообразно производить работы на внутреннем рейде или у свободного, вспомогательного, реконструируемого или по иной причине длительно незанятого причала

Перспективы развития специальных комплексов для насыпных грузов связаны с созданием перегрузочных машин весьма большой производительности и эффективности, улучшением защиты окружающей среды.

53. НАСЫПНЫЕ ГРУЗЫ НА УНИВЕРСАЛЬНЫХ КОМПЛЕКСАХ

На универсальных портовых комплексах насыпные грузы перегружают портальные краны или мобильные пневмоустановки. Грузовые работы ведут по прямому варианту или через универсальные склады с открывающейся крышей.

Суда разгружают кранами с помощью грейферов. При повышенной текучести груза применяют грейферы со специальным резиновым уплотнением

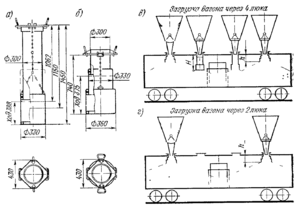

Груз высыпают в бункерные, прикрепленные к порталам кранов, или в портальные бункеры установки на рельсовом ходу (рис. 63), откуда самотеком они поступают в специальные или универсальные крытые вагоны через верхние люки, а также в полувагоны, если последние используют для перевозки по железной дороге. Груз из подпалубного пространства на просвет люка подают ковшовыми тракторопогрузчиками. Кроме того, для некоторых грузов можно использовать машины типа ПСГ, хотя и с меньшей производительностью. Для загрузки вагонов наиболее эффективны портальные бункерные вместимостью 120 т, конструкция которых дает возможность одновременно загружать два вагона. В универсальных вагонах с несамоуплотняющимися дверьми до загрузки устанавливают дверные щиты. Чтобы вагоны были заполнены в соответствии с их грузоподъемностью, применяют дозаторы (рис. 64), отрегулированные на определенную длину в зависимости от насыпной массы груза Дозаторы вставляют в верхние люки. В них вводят спускные рукава.

Когда конус штабеля груза в вагоне достигает нижнего края дозатора, он «запирает» выпускное отверстие и поступление груза прекращается. Далее рабочий закрывает секторный затвор бункера и вынимает рукав или спускную трубу из дозатора При этом оставшийся груз в дозаторе и рукаве ниже затвора ссыпается в вагон и дозатор вынимают.

При наличии склада с открывающейся крышей груз из судна можно высыпать краном с грейфером на склад и для последующей отгрузки в вагоны опять зачерпывать грейфером и подавать в бункеры

Технология, предусматривающая использование кранов, обеспечивает высокую (для универсальных комплексов) производительность и относительно небольшую трудоемкость Недостаток ее — необходимо прекращать работу во время дождя и снега. Поэтому кроме кранов для перегрузки зерна используют мобильные пневмоустановки типа «Вак-у-вейтор», «Ноиеро» и др. Их можно ставить кранами на палубу судов или на специальные крышки бункерных установок (рис 65). Всасывающие магистрали собирают из жестких и гибких металлических труб на болтах или хомутах. При установке машин на палубу собирают и нагнетательные магистрали, подающие зерно в бункер.

Если машины ставят на крышки бункеров, нагнетательная магистраль короткая, ее присоединяют к приемному устройству бункера. К одной бункерной установке конструкции Черноморского ЦПКБ присоединены четыре пневмомашины Груз из трюма через приемное регулируемое сопло и всасывающую магистраль поступает в циклон машины и далее в шлюзовой затвор, откуда транспортируется в бункер под давлением. По мере понижения уровня груза в трюме всасывающую магистраль наращивают вручную.

Перегрузка зерна мобильными певмоустановками связана с большими трудозатратами на сборку и разборку трасс трубопроводов, перестановку и заправку машин. Производительность машин в сильной степени зависит от прямолинейности и качественной сборки трубопроводов, правильности регулировки сопла и машины По этим причинам при технической производительности машины 80 т/ч фактическая эксплуатационная составляет от 12 до 25 т/ч, а перегрузочный процесс, несмотря на стопроцентную комплексную механизацию, является весьма трудоемким. Учитывая эти недостатки технологического процесса, мобильные пневмоустановки используют для перегрузки из судов в вагоны, в основном, при весьма неблагоприятных климатических условиях, в периоды длительной непогоды.

Существенно усовершенствовать технологический процесс позволяет оснащение бункеров стрелами для поддержания и перемещения всасывающих магистралей пневмомашин, расположенных на крышке бункера, что дает возможность избежать частой сборки и разборки трасс.

Грузовые работы осуществляют по технологической схеме: трюм — две пневмомашины — бункер — вагон.

Кроме того, плавкранами с грейферами и мобильными пнев-моустановками насыпные грузы можно перегружать на рейде или у причала из судов в лихтеры при разлихтеровке.

Из отправляющихся морем насыпных грузов на универсальных комплексах перегружают в основном удобрения (хлористый калий, сульфат аммония и др.). Крытые вагоны разгружают машины МВС. Груз высыпается в ковши, установленные краном у двери вагонов, или на покрытие территории Далее кран подает ковши на склад или в трюм и, используя двухбарабанную лебедку в грейферном режиме, высыпает груз в штабель или в бункер машины ПТС для подачи под палубу, Если ковши не используют в технологическом процессе, кран грейфером зачерпывает груз у вагона и переносит на склад или в трюм. Вместо машин ПТС для перемещения груза в подпалубное пространство можно использовать бульдозеры (как и для перегрузки навалочных грузов) Со склада в трюм погрузку ведут грейферами.

Для удобства ввода машин МВС в вагон вдоль грузового фронта строят стационарную рампу. Для хранения целесообразно использовать склады с открывающейся крышей

Как и при перегрузке навалочных грузов, бульдозер мощностью 73 кВт и более обеспечивает большую производительность, чем машина типа ПТС, но он не во всех случаях может быть использован из-за вредного воздействия груза на бульдозериста и двигатель внутреннего сгорания

Перспективы совершенствования технологии перегрузки насыпных грузов на универсальных комплексах связаны со строительством складов с открывающейся крышей рациональной конструкции, созданием более эффективных вагоноразгрузочных машин и прекращением перевозок на судах с подпалубными пространствами

54. НАЛИВНЫЕ ГРУЗЫ

Наливные грузы в морских портах перегружают, как правило, на специальных комплексах Для приема нестабильных временных и разовых грузопотоков можно использовать и причалы универсальных комплексов В этом случае работы ведут только по прямому варианту.

Наиболее распространенный наливной груз — это нефть, растительные масла, животные жиры, вино, спирт и др. С технологической точки зрения их разделяют на требующие подогрева при перегрузке во избежание застывания или загустения и не требующие подогрева, т. е. сохраняющие хорошую текучесть без подогрева.

Специальные комплексы в портах для перегрузки наливных грузов в большинстве своем находятся в ведении соответствующих ведомств. Порт имеет только причалы и оборудование для подключения приемных и выдающихся устройств танкеров к магистральным линиям комплекса, поэтому роль его сводится к проводке и швартовке судов, подключению перегрузочных магистралей, организации процесса загрузки или разгрузки. Некоторые комплексы для наливных грузов находятся полностью в ведении портов.

Специальный комплекс для наливных грузов состоит из морского и железнодорожного грузовых фронтов, склада в виде емкостей для хранения, насосной станции, перегрузочных трубопроводов и пункта дистанционного централизованного управления грузовыми операциями. МГФ включает причал со швартовными приспособлениями и устройства для соединения береговых и судовых трубопроводов.

Эти устройства могут быть двух типов:

1) механизмы и приспособления для подъема шлангов, подачи их на борт и регулирования в процессе обработки танкера;

2) стендеры, представляющие собой концевые управляемые звенья береговых трубопроводов, непосредственно соединяемые с судовыми патрубками. Учет отпускаемого или принятого груза можно производить путем замера в резервуарах на базе калибровочных таблиц или с помощью встроенных в трубопроводы автоматических счетчиков. Последний способ является более современным и рациональным.

ЖГФ включает пути для размещения цистерн в процессе загрузки-разгрузки, а также трубопроводы и присоединительные устройства для подключения к загрузочным и разгрузочным патрубкам и горловинам цистерн.

Комплексы могут быть обратимыми и необратимыми, т. е. допускающими как загрузку, так и разгрузку судов, или предназначенными только для загрузки или разгрузки. Грузы перемещаются самотеком, перекачиваются береговыми насосами или насосами танкера, а также комбинированным способом: темп и другими насосами одновременно через буферные резервуары.

Для перегрузки застывающих наливных грузов системы трубопроводов устраивают таким образом, чтобы на время перестановки цистерн, выполнения операций по переключению присоединительных устройств на МГФ и ЖГФ жидкость циркулировала по замкнутому кольцу без остановки.

Подача груза во время слива и налива зависит от мощности перекачивающих средств и изменяется в большом диапазоне — от 200 до 6000 м³ч. на один трубопровод.

Наливные грузы на сухогрузных причалах перегружаются насосами танкера, хотя можно использовать и переносные насосы. При высокой подаче насосов и стабильной подаче в большом количестве цистерн на грузовой фронт по причалу прокладывают трубопровод вдоль железнодорожных путей, который соединен с грузовой системой танкера гибким шлангом. Трубопровод имеет несколько выходных патрубков с вентилями, которые гибкими шлангами присоединены к цистернам. Шланги, имеющие большой диаметр и массу, поднимают и перемещают специально выделенным краном.
