После опускания плиты силовые цилиндры 12 стопорятся, включается вибровозбудитель 2, и путевая машина двигается вдоль уплотняемого пути.

Уплотнение балластной призмы в откосной и междупутной зонах обеспечивается из виброобжатием. Вибровоздействие передаётся на балласт через плиту 1 , колеблемую вибровозбудителем 2 на амортизаторах 3.

В процессе работы уплотнителя откосов угол атаки α (рисунок 1.3) меняется в зависимости от текущих условий уплотнения в пределах 0 ≤ α ≤ 0,35 рад при повороте рамы 4 вокруг шарнира 14 силовым цилиндром 5. При этом для увеличения степени уплотнения балласте необходимо увеличить угол α, а для уменьшения – уменьшить.

В отличии от уплотнителей откосов, установленных на машинах ВПО – 3000, ВПО – 3000 М уплотнитель откосов на машине ВПО3 – 3000 имеет достоинство своего устройства в том, что оно позволяет поддерживать заданный уровень степени уплотнения балласта вдоль пути при обеспечении постоянного контакта уплотнительной плиты с балластом при меняющихся условиях уплотнения, что способствует повышению качества уплотнения. Но, несмотря на это данный уплотнитель не решает проблемы по обеспечению требуемого уплотнения балласта под концами шпал.

На основе известных изобретений и аналитических соображений предлагается следующий вариант устройства по уплотнению балласта со стороны торцов шпал и под их концами, устанавливаемого на ВПМ непрерывного действия, в частности на ВПО3 – 3000 (рисунок 1.4).

Данное устройство напоминает уплотнитель откосов серийной машины ВПО-3000 (см. рисунок 1.1). Изменению подвержена виброплита 1 и установлен гидравлический механизм подъёма, опускания и прижатия рабочего органа.

Принцип работы виброплиты такой же, как на уплотнителе откосов ВПО – 3000.

Благодаря конструкции клина виброплиты 1, расположенного в вертикальной плоскости под углом 5 … 10˚ к оси пути, балласт подаётся под края торцов шпал в нужном количестве. Гидроцилиндром 6 осуществляется подъём и опускание виброплиты в рабочее положение, а так же обеспечивается прижатие плиты требуемого усилия к уплотняемой поверхности, что повышает качество уплотнения.

1 – виброплита; 2 – листовые рессоры; 3 – рама; 4 – электродвигатель; 5 – параллелограммная подвеска; 6 – гидроцилиндр подъёма, опускания и прижатия виброплиты

Рисунок 1.4 - Устройство по уплотнению балласта

2. РАЗРАБОТКА ПОДБИВОЧНОГО БЛОКА

2.1 Разработка конструкции виброплит

Конструкция виброплит должна обеспечивать неизменность параметров виброподбивки шпал и возможность их регулирования в процессе эксплуатации с учётом износа отдельных элементов плит.

В процессе работы виброплита не должна выходить за пределы установленных габаритных размеров для исполнительных органов путевых машин. В транспортном режиме они должны находиться в пределах габаритов подвижного состава 1 – Т.

2.1.1 Выбор параметров виброподбивки шпал

Основная цель выбора параметров – обеспечение режима виброобжатия балласта, при котором достигается требуемая степень уплотнения материала и требуемая подача балласта.

Основными параметрами виброподбивки шпал являются: амплитуда S_a и частота f колебаний, скорость обжатия балласта V_обж , время вибрирования t_в , длина l и толщина а клина, угол наклона рабочей поверхности клина к оси пути α , заглубление клина виброплиты под основание шпал Z (рисунок 2.1).

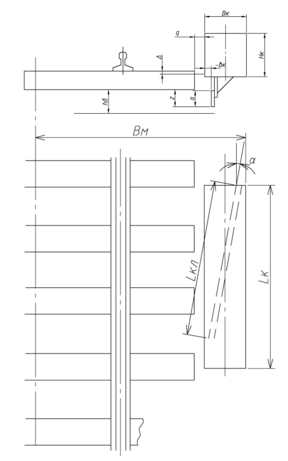

Рисунок 2.1 – Основные параметры виброподбивки шпал

2.1.1.1 Геометрические параметры

Значения и соотношения геометрических параметров устанавливаются исходя из необходимости формирования зон уплотнения балласта под рельсошпальной решёткой с требуемой степенью уплотнения и подача объёма балласта под шпалы, достаточного для закрепления рельсошпальной решётки в выправленном положении.

Эти условия представлены в виде соотношения:

, (2.1)

где а – толщина клина, м (а = 0,1 м см. рисунок 2.1); l – длина клина, м; α – угол наклона клина к оси пути, град (принят α = 8˚); K₁ – коэффициент, учитывающий попадение под задозированного балласта (принят K₁ = 1,25); K₂ – коэффициент уменьшения объёма балласта, сдвигаемого виброплитой (принят K₂ = 0,95); С – площадь поперечного сечения неуплотнённого балласта под концами шпал (рисунок 2.2) С = 0,3·0,3 = 0,09 м² .

Рисунок 2.2 – Схема к расчету площади поперечногосечения неуплотненного балласта

Из соотношения (2.1) находится l :

; (2.2)

.

Длина клина l = 1, 35 м найдено из условия обеспечения подачи балласта требуемого объёма под концы шпал.

Далее находим длину клина l’ исходя из условия обеспечения требуемой степени уплотнения балласта под шпалами.

Для этого определим минимально необходимое число вибровоздействий на балласт, при котором возможно получение требуемой степени уплотнения

, (2.3)

где ε – требуемая степень уплотнения (принят ε = 0, 145 [1]); D, E – эмпирические коэффициенты, зависящие от рода балласта и способа вибровоздействия. Для щебёночного балласта D = 3300, E = 10 [1]; λ – коэффициент, определяющий степень использования воздействия плиты (λ = 2); ψ – коэффициент, определяющий долю объёма материала охватываемого относительными перемещениями (ψ = 1 [1])

.

Находится время воздействия t_в,с :

, (2.4)

где ω – угловая частота колебаний виброплиты, с^-1:

, (2.5)

где f – частота колебаний (принимается f = 30 Гц);

.

Тогда

.

Находится l’ по формуле:

, (2.6)

где V_M – рабочая скорость машины V_M = 0,277 м/с ;

.

Из двух значений l и l’ назначаем минимально необходимую длину клина, при которой обеспечивается требуемое число вибровоздействий и достаточная величина подачи балласта под шпалы.

Принимается l_кл = 1,35 м.

2.1.1.2 Режим виброобжатия балласта

К параметрам, характеризующим режим виброобжатия балласта, относятся: амплитуда S_a и частота колебаний f , скорость обжатия балласта V_обж .

Для обеспечения наивысшего эффекта уплотнения значение S_a , f, V_обж должны находиться между собой в определённом соотношении [1].

Рекомендуемые значения амплитуды S_a , частоты колебаний f скорость обжатия V_обж находятся в пределах: S_a = 6 … 8 мм, f = 25 ... 40 Гц, V_обж = 70 …120 мм/с .

Предварительно принимается: S_a = 6 мм, f = 30 Гц.

V_обж = V_м·tg α,

V_обж = 0,277·tg 8˚ = 0,039 м/с = 39 мм/с .

Должно выполняться условие:

; (2.7)

- условие выполняется.

Окончательно принимается: S_a = 6 мм, f = 30Гц, V_обж=39мм/с.

2.1.2 Корпус плиты

Основная цель компоновки корпуса плиты – это определение его возможных размеров, с учётом которых разрабатывается возбудитель колебаний.

Определению подлежат: высота корпуса H_К, длина L_К и ширина B_К (рисунок 2.1).

Высота корпуса H_К переменна по его длине и определяется габаритными размерами вибровозбудителя, необходимостью расположения шарнирных соединений рессорных комплектов с плитой.

В первом приближении принимается:

,

,(2.8)

где L_К – длина корпуса, м (конструктивно принято L_k=1,6 м); γ – угол наклона нижней стенки плиты к горизонтальной плоскости, град (γ=2˚).

.

Ширина корпуса B_К определяется исходя из необходимости обеспечения безопасности производства работ при подбивке шпал со стороны междупутья.

Максимально возможная ширина корпуса ровна:

, (2.9)

где B_М – максимально допустимый вылет исполнительных органов в сторону междупутья, м (B_М=2,050 м); L_шп – длина шпалы, м (L_шп=2,75); в_К – вылет клина относительно корпуса плиты, м (в_k = - 0,085 м); δ – заход клина под торцы шпал, м (δ= - 0,17 м).

.

Конструктивно принято B_к = 0,35 м.

В процессе разработки возбудителя колебаний размеры корректируются.

При транспортировке машины плита не должна выходить за приделы габаритов подвижного состава.

Эскизная компоновка корпуса виброплиты показана на рисунке 2.3.

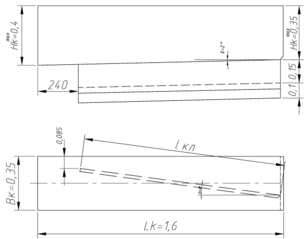

Рисунок 2.3 - Эскизная компоновка корпуса виброплиты

2.1.3 Разработка возбудителя колебаний

Для дебалансного возбудителя рассчитывается требуемая вынуждающая сила F_В и, соответственно, конструкция дебалансов, обеспечивающих колебания виброплиты, с заданной амплитудой.

При вращении дебалансов с угловой частотой ω и амплитудой S_a суммарная вынуждающая сила составит:

, (2.10)

где m_n – приведенная масса колеблющихся элементов, кг; ω_o – частота свободных колебаний плиты с учётом жёсткости балласта, с^-1; h – коэффициент демпфирования, с^-1.

Находим m_n:

m_n = a_n ·m, (2.11)

где m –масса корпуса плиты с вибровозбудтелем, кг (m = 400 кг); a_п – коэффициент приведения (a_п=1,15 [1]).

m_n = 1,15·400=460 кг.

Находим ω_o:

,(2.12)

где C_р – приведенный коэффициент жёсткости рессорной подвески (принят C_р = 1·10⁶ Н/м); C_б – приведенный коэффициент жёсткости балласта, Н/м.

C_б = C_уд ·Z ·a · l , (2.13)

где Z – заглубление под шпалу, м (Z=0,1 м); a – толщина клина, м (a=0,1 м); l – длина клина, м (l=1,35 м); C_уд – удельный коэффициент жёсткости балласта, Н/м⁴ , принимается по графику, при:

(C_уд= 3·10⁷ Н/м⁴ [1]).

C_б = 3·10⁷ ·0,1·0,1·1,35 = 40,5 ·10⁴ Н/м .

Тогда:

.

Далее находится h:

, (2.14)

где b_б , b_р – соответственно коэффициент сопротивлений балласта и рессор, Н·с/м (принят b_р = 5·10³ Н·с/м [1]).

b_б = b_уд·Z ·a · l, (2.15)

где b_уд – удельный коэффициент вязкостных сопротивлений, Н·с/м⁴, принимается по графику [1], при :

b_уд = 12 · 10⁴ Н·с/м⁴.

b_б = 12·10⁴·0,1·0,1·1,35 = 1,62·10³ Н·с/м .

Тогда:

.
