АННОТАЦИЯ

В настоящем дипломном проекте произведен анализ существующих конструкций щебнеочистительного оборудования отечественных путевых машин, выявлены недостатки в существующих конструкциях и сделан выбор наиболее приемлемой схемы модернизации машины.

В конструкторской части даны компоновка и параметры нового выгребного устройства, а также проведены прочностные расчеты наиболее слабых элементов конструкции. Рассмотрены вопросы по организации работ при капитальном ремонте пути.

В проекте предоставлен экономический раздел, в котором дается расчет экономической эффективности от внедрения модернизированной машины.

Выполнен раздел по охране труда.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1 АНАЛИТИЧЕСКИЙ ОБЗОР

1.1 Назначение и устройство щебнеочистительной машины ЩОМ – Д

1. Анализ ряда технологических и конструктивных решений проблем по модернизации щебнеочистительной машины

1.2.1 Подрезной нож

1.2.2 Устройство для вырезки балласта из – под рельсошпальной решетки

1.2.3 Устройство для выгребания старого балласта

1.2.4 Устройство для вырезки балласта

2 РАСЧЕТ РАБОЧЕГО ОБОРУДОВАНИЯ

2.1 Определение основных параметров

2.1.1 Высота и радиус отвала

2.1.2 Силы, действующие на отвал

2.2 Мощность привода

2.2.1 Определение мощности привода гидроцилиндра выноса несущих рам

2.3 Выбор и расчет элементов рабочего оборудования

2.3.1 Расчет сечения отвала

2.3.2 Определение количества болтов крепления ножа отвала

2.3.3 Расчет поперечины, соединяющей отвалы

2.3.4 Расчет на прочность колонн, на которых установлены отвалы

2.3.5 Расчет подшипников скольжения

2.3.6 Расчет шарнира соединяющего два отвала

2.3.7 Расчет на прочность проушин крепления гидроцилиндров

2.4 Расчет ленточного транспортера

2.4.1 Исходные данные

2.4.2 Определение ширины ленты

2.4.3 Определение параметров роликовых опор

2.4.4 Расчет распределенных масс

2.4.5 Выбор коэффициентов и определение местных сил сопротивления

2.4.6 Определение мощности двигателя

3 ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА ПУТЕВЫХ РАБОТ ПО РЕМОНТУ ПУТИ

3.1 Исходные данные

3.2 Технологическая схема производства работ в «окно» при среднем ремонте

3.3 Ежедневная производительность ПМС

3.4 Длина фронта работ в «окно» при среднем ремонте пути и расчет поправочного коэффициента

3.5 Длина рабочих поездов

3.6 График производства работ в «окно» при среднем ремонте пути

3.7 Численность рабочих занятых при проведении работ в «окно»

4 ОБОСНОВАНИЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРИМЕНЕНИЯ МАШИНЫ С РАЗРАБАТЫВАЕМЫМ ОБОРУДОВАНИЕМ ДЛЯ ВЫРЕЗКИ БАЛЛАСТА

5 ОХРАНА ТРУДА

5.1 Защита от шума дизель – генераторной установки

5.2 Защита от вибрации кресла машиниста

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

Балластная призма, на которую уложена рельсошпальная решетка, может состоять из щебня, гравия, ракушечника и песка. На линиях с большой грузонапряженностью и высокими скоростями движения поездов балластная призма устраивается из щебня и отходов асбестовой промышленности. Толщина балластного слоя под шпалами зависит от конструкции призмы, типа верхнего строения пути, рода балласта основного слоя и может составлять от 0,25 до 0,6м. наибольшее распространение получил балласт из щебня. щебеночная балластная призма обладает высокой несущей и дренирующей способностью, упругостью и прочностью. Но эти качества щебеночный балласт сохраняет до тех пор, пока он чистый.

Периодическое восстановление физико-механических характеристик и геометрических параметров щебеночной балластной призмы производится путем очистки щебня или, в случае несоответствия уложенного в пути балласта требуемым характеристикам,- за счет полной его замены на щебень твердых пород машинами для очистки щебня и замены балласта.

Балластная призма должна обеспечивать вертикальную и горизонтальную устойчивость рельсошпальной решетки при воздействии на нее поездной нагрузки, равномерное распределение давления от шпал на возможно большую площадь основной площадки земляного полотна, иметь возможно большую равноупругость вдоль и поперек пути и обеспечивать наименьшую неравномерность остаточных деформаций при эксплуатации железнодорожного пути. В процессе длительной эксплуатации железнодорожного пути балластная призма постоянно засоряется от динамического воздействия, от атмосферного влияния, а также от попадания в щебень мусора и частиц перевозимых сыпучих грузов. При этом балластная призма теряет свои первоначальные свойства, а остаточные деформации пути увеличиваются, что ведет к повышенному износу элементов верхнего строения пути, подвижного состава и возрастания расходов железнодорожного транспорта.

В процессе эксплуатации железнодорожного транспорта требуется повышение эффективности производства и непрерывного обновления парка машин. На железных дорогах увеличивается мощность пути, совершенствуется технология и организация ремонтно-путевых работ. Своевременный и качественный ремонт пути, снижение затрат времени и эксплуатационных расходов, повышение производительности труда осуществляется на основе максимальной механизации всех путевых работ.

Одна из самых трудоемких работ при ремонте пути – очистка щебеночного балласта.

При каждом капитальном ремонте пути, после подсыпки нового балласта, происходит его повышение на 10…15 см. Кроме того, ежегодно в результате выправки пути при текущем содержании пути становится выше на 2…3 см. Таким образом, на электрифицированных участках расстояние между головкой рельса и контактным проводом уменьшается и в настоящее время является минимально допустимым.

Теперь, когда дороги переходят на полный хозяйственный расчет, нужно увеличить глубину и качество очистки [17].

1 АНАЛИТИЧЕСКИЙ ОБЗОР

В данном разделе рассматривается проектируемая машина и производится анализ существующих устройств модернизации щебнеочистительных машин.

1. Назначение и устройство щебнеочистительной машины ЩОМ – Д

Машина ЩОМ – Д предназначена для очистки щебеночной балластной призмы на всю ширину и глубину до 25 см, может вырезать песчаный балласт и удалять за пределы пути, выправлять продольный профиль пути с подрезкой балластного слоя и земляного полотна, устраивать отводы при подходах к искусственным сооружениям, поднимать и сдвигать путевую решетку с деревянными шпалами [17].

Таблица 1.1 – Техническая характеристика

Базой машины является электробалластер ЭЛБ – 1. На машине сохранены все его рабочие органы (за исключением дозатора на ферме №1), поэтому машина ЩОМ – Д может применяться так же, как электробалластер. На ферме размещены узлы щебнеочистительного устройства, управление которыми осуществляют из кабины управления и выносного поста. Обе фермы усилены: увеличена высота стенок в сечениях фермы, где расположено щебнеочистительное устройство; наварены дополнительные полосы на нижний и верхний пояса; связи из уголков заменены листовыми диафрагмами. На фермах, кроме того установлены подъемное устройство, дозатор, рельсо - шпальные щетки и планировщик, который разравнивает очищенный щебень по ширине балластной призмы, а также консольный кран 14 грузоподъемностью 3,5т с пультом управления. Передвижение машины в рабочем и транспортном состояниях осуществляется специально переоборудованным тепловозом ТЭ3, который является также источником электроэнергии для питания постоянным током двигателей привода щебнеочистительной ленты. Двигатели остальных механизмов питаются переменным током от электростанции У – 12 мощностью 100 кВт, установленной в машинном отделении [17].

1. Анализ ряда технологических и конструктивных решений проблем по модернизации щебнеочистительной машины

1.2.1 Подрезной нож

На всех машинах типа ЩОМ – 4, ЩОМ – 4М и других щебнеочистительных машинах этого типа устанавливается подрезной нож. Подрезной нож служит для вырезки щебня и для направления сетчатой ленты.

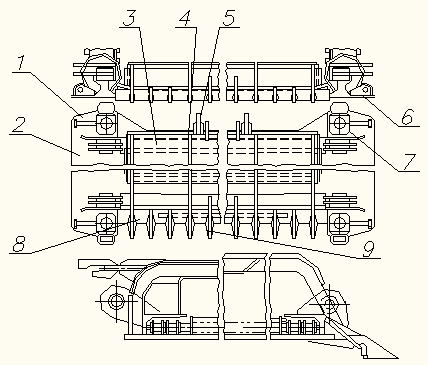

1 – лист – основание; 2 – уголковые направляющие ленты; 3 – задний лист; 4 – дуга; 5 – крюк; 6 – проушина; 7 – гнездо; 8 – режущая кромка; 9 - зуб

Рисунок 1 – Подрезной нож

Подрезной нож (рисунок 1) сварен из листа основания 1, к которому приварены уголки 2, служащие направляющими для сетчатой ленты. К передней части листа – основания приварена режущая кромка 8 с зубьями 9. Для увеличения износостойкости концы зубьев и передняя грань режущей кромки наплавлены твердыми сплавами. Передняя и задняя части ножа перекрыты дугами 4. Сзади нож закрыт листом 3.

Для подведения ножа под поднятую рельсошпальную решетку канаты лебедок, установленные на щебнеочистительном устройстве, закрепляются за проушины. После подведения на конические бобышки стоек несущей рамы направляют гнезда 7 подрезного ножа и притягивают его цепями канатов лебедок к стойкам несущей рамы. В этом положении нож удерживается при работе машины. К скобам ножа прикрепляют при помощи крюков 5 прутки – струнки, которые поддерживают оторвавшиеся шпалы и предотвращают попадание их под отвал планировщика. В случае, когда щебнеочистительные машины используют в качестве электробалластера для подъемки пути, вместо ножа устанавливают балластировочные рамы со струнками. Их также, как нож, прикрепляют к коническим выступам несущей рамы.

Анализируя подрезной нож выявляются несколько недостатков несмотря на эффективность его работы. Так как машины типа ЩОМ – 4 являются не самоходными, то во время их работы основные нагрузки приходятся

на подрезной нож, что уменьшает срок его эксплуатации. Из-за возникающих нагрузок на подрезной нож невозможно увеличить глубину вырезки под рельсошпальной решеткой, а следовательно производительность щебнеочистительной машины.

Для решения данной проблемы необходимо уменьшить объем балласта вырезаемого ножом, путем установки дополнительных рабочих органов для вырезки балласта или других технических решений.

1.2.2 Устройство для вырезки балласта из-под рельсошпальной решетки

При ремонте железнодорожного пути по смене балласта, его вырезки с возможной очисткой может быть использовано данное устройство. техническим результатом является возможность вырезания балласта и подбора оптимальной траектории направления частиц вырезаемого балласта и засорителей в транспортирующий орган в зависимости от фракции балласта, засорителей и сил сцепления между ними.

Устройство для выемки балласта (рисунок 2) монтируется на раме путевой машины с обоих ее сторон или с одной стороны и содержит режущий орган 1 и транспортирующий орган 2. Режущий орган 1 состоит из рамы 3, установленный на раме машины с возможностью поворота привода 4 вокруг вертикальной оси, и бесконечной цепи 5 с резцами 6. Рама 3 образована продольной балкой. На одном ее конце установлена звездочка 7, соединенная с приводом 8 движения цепи 5, а на втором конце рамы 3 закреплена направляющая звездочка или направляющий ролик 9. На раме 3 шарнирно при помощи осей 10 закреплены одни концы двух направляющих 11 для цепи 5, расположенных на противоположных продольных сторонах продольной балки.

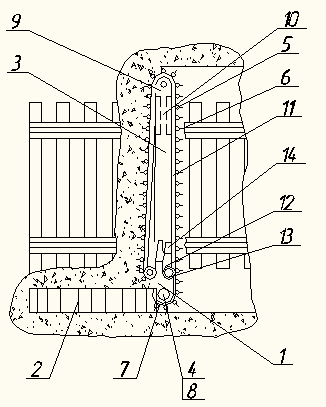

1. режущий орган; 2 – транспортирующий орган (ротор); 3 – рама; 4 – привод поворота; 5 – цепь; 6 – резец; 7 – звездочка; 8 – привод цепи; 9 – звездочка; 10 – ось; 11 – направляющие; 12 – кронштейн; 13 – направляющие ролики; 14 – палец

Рисунок 2 – Устройство для выемки балласта с железнодорожного пути

Оси 10 расположены на удаленном от транспортирующего органа 2 конца рамы 3. На вторых концах направляющих 11 жестко закреплены кронштейны 12, несущие свободно вращающиеся ролики 13, при помощи

которых направляющие 11 с кронштейнами 12 могут быть зафиксированы на раме 3, на которой также выполнены отверстия пальцев 14.

При вытаскивании пальцев 14 из отверстий направляющие 11 могут поворачиваться вокруг осей 10. Расположенные напротив друг друга поверхности кронштейнов 12 имеют в плане скосы в продольном направлении кронштейнов (клиновидные поверхности) кронштейнов 12 взаимодействует ролик, соединенный с приводом возвратно-поступательного перемещения по стрелкам. Этот привод, например, может представлять собой винтовую пару и с роликом образует механизм раздвижки кронштейнов 12 в горизонтальной плоскости.

Направляющие 11 для цепи 5 с кронштейнами 12, связанными с указанным механизмом их раздвижки, образуют орган для изменения траектории движения цепи 5. Транспортирующий орган 2 монтируется в зоне разгрузки цепи 5 и может состоять из ковшового ротора.

Устройство работает следующим образом: в транспортном положении режущий орган 2 находится в поднятом положении, при этом располагается вдоль путевой машины. При подходе к зоне вырезки балласта орган 2 опускается на необходимую величину вырезки балласта. Затем путевая машина перемещается с работающим ковшовым ротором, который вырывает траншею длиной, равной длине режущего органа 1. Траншея вырывается за торцами шпал вдоль пути. Ковшовый ротор вращается производя вырезку балласта. Затем в вырытую траншею опускается режущий орган 1 с перемещающимся приводом 8 цепью. При перемещении путевой машины с работающими органами 1 и 2 частицы балласта и засорителей захватываются резцами 6 цепи 5 и перемещаются в зону разгрузки цепи 5 и загрузки рабочего органа 2. При подходе к ковшам ротора цепь 5 с резцами 6 изгибается при помощи органа для изменения траектории ее движения, при этом в зоне изгиба цепи 5 увеличивается линейная скорость перемещения резцов 6. При увеличении скорости резцов 6 частицы балласта и засорителей перемещаются с увеличением скорости и отбрасываются под ковши ротора. Ковши ротора перемещают балласт и засорители к устройству для очистки балласта или перегрузочному устройству, которое направляет вырезанный балласт с засорителями в спецсостав или сбрасывает его сбоку от пути.
