5.2 Защита от вибрации кресла машиниста
На основе ГОСТ 12.1.012 – 86 вибрационная безопасность должна обеспечиваться системой технических, технологических, организационных решений и мероприятий по созданию машин и оборудования с низкой вибрационной активностью [2].
Нормы вибрации машины и оборудования, влияющие на вибрационную безопасность труда, должны быть установлены в документации и не превышать допустимых норм.
Для щебнеочистительной машины рассчитаем кресло машиниста, исходя из следующих данных.
Таблица 5.4 – Исходные данные
| Масса машиниста | 80 кг |
| Частота вращения вала дизеля | 1500 об/мин |
| Жесткость амортизаторов кресла | |
| Масса кресла | 10 кг |
| Виброскорость | 0,4 м/с |
Определим массу, приходящуюся на амортизаторы в положении сидя:
(5.4)
где mч – масса машиниста, mч = 80 кг; mк – масса кресла, mк = 10 кг.
Максимальный статистический прогиб амортизаторов:
(5.5)
где σдоп – модуль упругости при сдвиге, σдоп = 0,06 МПа; Ед – динамический модуль упругости резины, Ед = 2,5 МПа; h – шаг пружины, принимаем предварительно h = 0,1 м.

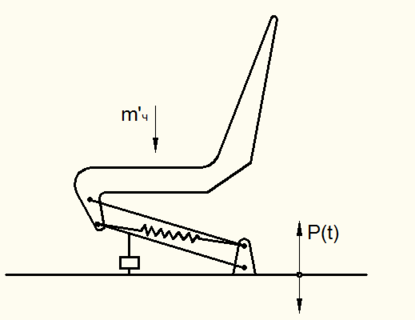

Рисунок 23 - Кресло машиниста
Круговая частота собственных колебаний амортизаторного кресла:
(5.6)
Коэффициент передачи вибрации на сиденье:
(5.7)
где ω – круговая частота возмущающей силы, с-1.
(5.8)
где f – частота возмущающей силы, f = 50 Гц:
Д – относительное демпфирование:
(5.9)
где ξ – коэффициент сопротивления, ξ = 600
.
По формуле (5.7):
Виброскорость на сидении машиниста:
(5.10)
где υ – виброскорость, υ = 0,4 м/с.
Частота колебания составляет:
(5.11)
Согласно ГОСТ 12.1.012 – 90 ССБТ для частоты f = 10,2 Гц виброскорость не превышает 0,025 м/с, следовательно, рассчитанная виброскорость удовлетворяет требованиям ГОСТа.
Таким образом, расчеты показали: при правильной эксплуатации модернизированной щебнеочистительной машины во время работы правила техники безопасности нарушены не будут, что обеспечит своевременность выполняемых работ.
ЗАКЛЮЧЕНИЕ
В настоящем дипломном проекте произведен анализ существующих конструкций щебнеочистительного оборудования путевых машин. Произведена оценка эффективности принятого решения с точки зрения устранения наиболее серьезного недостатка машины. Произведена модернизация щебнеочистительной машины с разработкой отвалов и ленточного транспортера.
Прочностные расчеты показали, что конструкция выдерживает нагрузки, возникающие при эксплуатации.
Составлен график и схема производства работ при среднем ремонте пути с использованием модернизированной щебнеочистительной машины. Экономические расчеты показали целесообразность проведенной работы модернизации.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. ГОСТ 12.1.003 – 90. Шум и общие требования.
2. ГОСТ 12.1.003 – 86. Защита от вибрации.
3. СТО СГУПС 1.01СДМ.01-2007. Курсовой и дипломный проекты. Требования к оформлению.
4. СН.2.24/2.1.8.562 – 96. Гигиенические требования к шуму на рабочих местах и производственных помещениях.
5.Анурьев В.И. Справочник конструктора машиностроителя. М., 1980. Т.3. 864 с.
6. Гражданская оборона на железнодорожном транспорте: Учебник для вузов ж.д. транспорта /И.И.Юрпольский, Г.Т.Ильин, Н.Н.Янченков и др. М., 1987. 272с.
7. Зайцев А.В. Механизация капитального ремонта пути: Метод. указ. к курсовому и дипломному проектированию. СГУПС., 2003. 46с.
8. Защита от шума. Методические указания к решению задач /сост. Чернов Е.Д. Новосибирск, 1986. 63с.
9. Инструкция по эксплуатации 740 Р.И.Э. Щебнеочистительное устройство по предложению Драгавцева на базе электробалластера ЭЛБ – 1. ПТКБ. М., 1976. 144с.
10. Кузьмин А.В., Марон Ф.Л. Справочник по расчетам механизмов подъемно-транспортных машин. Минск, 1983. 350с.
11. Машины непрерывного транспорта: Учебник для студентов вузов /Зенков Р.Л. и др. М., 1980. 304с.
12. Машины непрерывного транспорта: Учебник для студентов вузов /Зенков Р.Л. и др. М., 1987. 432с.
13. Объемный гидропривод: Методические указания по выполнению курсовой работы. Мокин Н.В. СГУПС., 1999. 39с.
14. Подбор подшипников качения по динамической и статической грузоподъемности: Методические указания /Глухов Б.В., Татаринцев Б.Е. Новосибирск, 1978. 42с.
15. Проектирование землеройно – транспортных машин: Методические указания к курсовой работе по строительным машинам. Новосибирск, 1987
16. Проектирование механических передач /Чернавский С.А., Слесарев Г.А. и др. М., 1984. 560с.
17. Путевые машины: Учебник для вузов железнодорожного транспорта /Соломонов С.А., Попович М.В., Б.Н. Стефанов и др. М., 1985. 375с.
18. Расчет рабочих нагрузок землеройных машин непрерывного действия: Метод. указания для курсового и дипломного проектирования. Басс Б.А. Новосибирск, 1979. 52с.
19. Свешников В.К. Станочный гидропривод: Справочник. М., 1965. 725с.
20. Справочник конструктора дорожных машин. М., 1965. 725с.
21. Филиппов Б.И. Охрана труда. М., 1984. 246с.
22. Экономическая эффективность внедрения новой (модернизированной) техники: Методические указания/Ядрошникова Г.Г. Новосибирск, 2004. 12с.
